กำแพงกันดินมีกี่ประเภท?
กำแพงกันดินที่ใช้ในงานก่อสร้างไทยแบ่งได้ 7 ประเภทหลัก แต่ละแบบต้านแรงดันดินด้วยกลไกต่างกัน จึงเหมาะกับเงื่อนไขหน้างานต่างกัน:
1. กำแพงแรงโน้มถ่วง (Gravity Wall)
กำแพงแรงโน้มถ่วงคือกำแพงที่ใช้น้ำหนักของตัวเองต้านแรงดันดิน เช่น คอนกรีตหล่อทึบ บล็อกคอนกรีตเรียงซ้อน หรือหินก่อ เหมาะกับต่างระดับน้อย (โดยทั่วไปไม่เกิน 2–3 เมตร) ก่อสร้างง่าย ไม่ต้องใช้เหล็กเสริมมาก แต่ยิ่งสูงยิ่งต้องใช้หน้าตัดใหญ่ จึงสิ้นเปลืองวัสดุเร็วเมื่อความสูงเพิ่ม
2. กำแพงคอนกรีตเสริมเหล็กรูปตัว L / ตัว T (Cantilever Wall)
กำแพงยื่น (Cantilever) รูปตัว L หรือตัว T กลับหัว เป็นแบบที่นิยมที่สุดสำหรับงานถาวรทั่วไป ใช้น้ำหนักดินที่กดทับบนฐานช่วยต้านการพลิกคว่ำ จึงใช้คอนกรีตน้อยกว่ากำแพงแรงโน้มถ่วงที่ความสูงเท่ากัน ช่วงใช้งานที่พบบ่อยราว 2–8 เมตร ต้องการพื้นที่ฐานด้านหลังกำแพงพอสมควร และคุณภาพงานขึ้นกับการออกแบบเหล็กเสริมและดินใต้ฐานโดยตรง

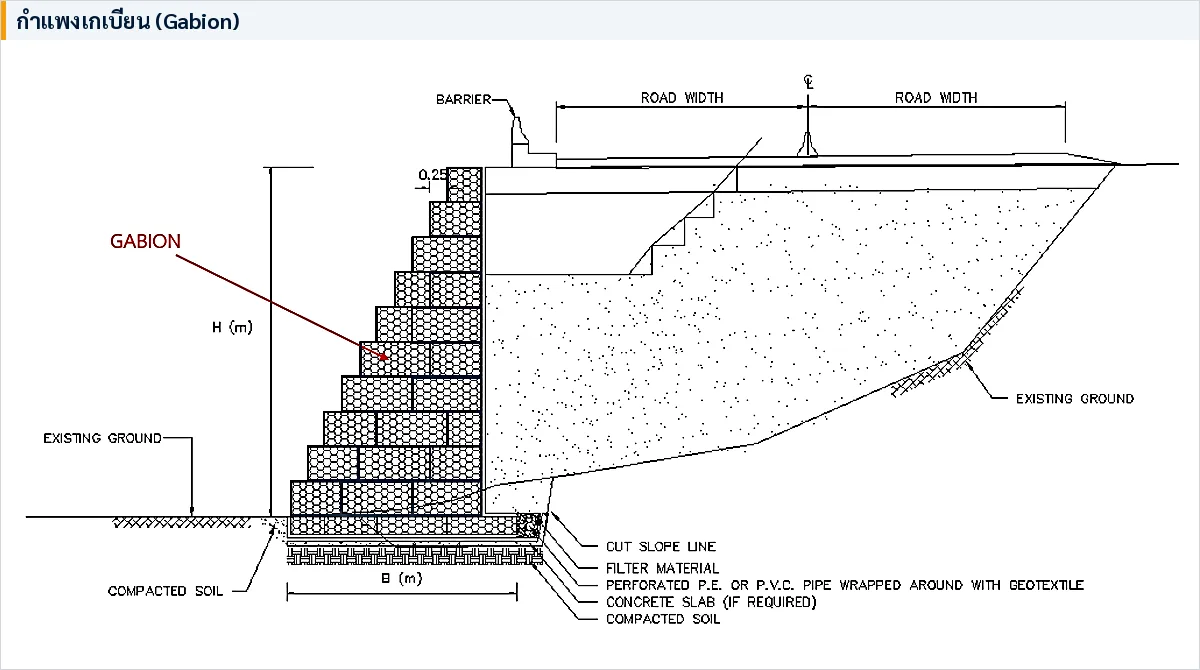

3. เกเบียน (Gabion)
เกเบียนคือกล่องตาข่ายลวดเหล็กบรรจุหิน เรียงซ้อนเป็นขั้นบันได จุดเด่นคือระบายน้ำผ่านตัวได้เอง ไม่สะสมแรงดันน้ำหลังกำแพง ยืดหยุ่นรับการทรุดตัวต่างกัน (Differential Settlement) ได้ดี เหมาะกับงานลาดริมถนน ริมตลิ่ง งานชนบท และพื้นที่ที่ต้องการความกลมกลืนกับธรรมชาติ ข้อจำกัดคือกินพื้นที่ฐานมาก และลวดต้องเป็นเกรดกันสนิมสำหรับงานริมน้ำ
4. เข็มพืด (Sheet Pile)
Sheet Pile คือแผ่นเข็มเหล็กหรือคอนกรีตอัดแรงตอกต่อเนื่องเป็นแนวกำแพง ล็อกกันด้วยรอยต่อ Interlock ติดตั้งเร็ว ใช้พื้นที่น้อย ถอนกลับมาใช้ซ้ำได้ (กรณีเหล็ก) จึงเป็นระบบยอดนิยมของงานขุดชั่วคราว งานริมน้ำ และเขื่อนกันตลิ่ง ข้อควรระวังคือน้ำรั่วซึมตามรอยต่อ การสั่นสะเทือนจากการตอกต่ออาคารข้างเคียง และความลึกจำกัดตามหน้าตัดที่เลือก
5. กำแพงเสาเข็มเจาะเรียง (Contiguous / Secant Bored Pile Wall)
ระบบนี้ใช้เสาเข็มเจาะหล่อเรียงชิดกัน (Contiguous) หรือเจาะคาบเกี่ยวกัน (Secant) เป็นแนวกำแพงรับแรงดันดิน เหมาะกับงานขุดลึกในเขตเมืองที่ห้ามมีการสั่นสะเทือน เช่น ชั้นใต้ดินอาคารติดเพื่อนบ้าน แบบ Secant ยังช่วยกันน้ำได้ดีขึ้น มักใช้ร่วมกับระบบค้ำยัน (Bracing/Strut) หรือสมอยึด (Ground Anchor) ตามความลึกการขุด
6. กำแพงไดอะแฟรม (Diaphragm Wall)
Diaphragm Wall คือกำแพงคอนกรีตเสริมเหล็กหล่อในร่องดินที่ขุดด้วยสารละลายพยุงร่อง เป็นระบบที่แข็งแกร่งที่สุด กันน้ำดีที่สุด และควบคุมการเคลื่อนตัวของดินได้ดีที่สุด ใช้ในงานขุดลึกมาก เช่น ชั้นใต้ดินหลายชั้น อาคารสูง และสถานีรถไฟฟ้าใต้ดิน แลกกับต้นทุนและระยะเวลาเตรียมงานสูงที่สุดในบรรดาทุกระบบ

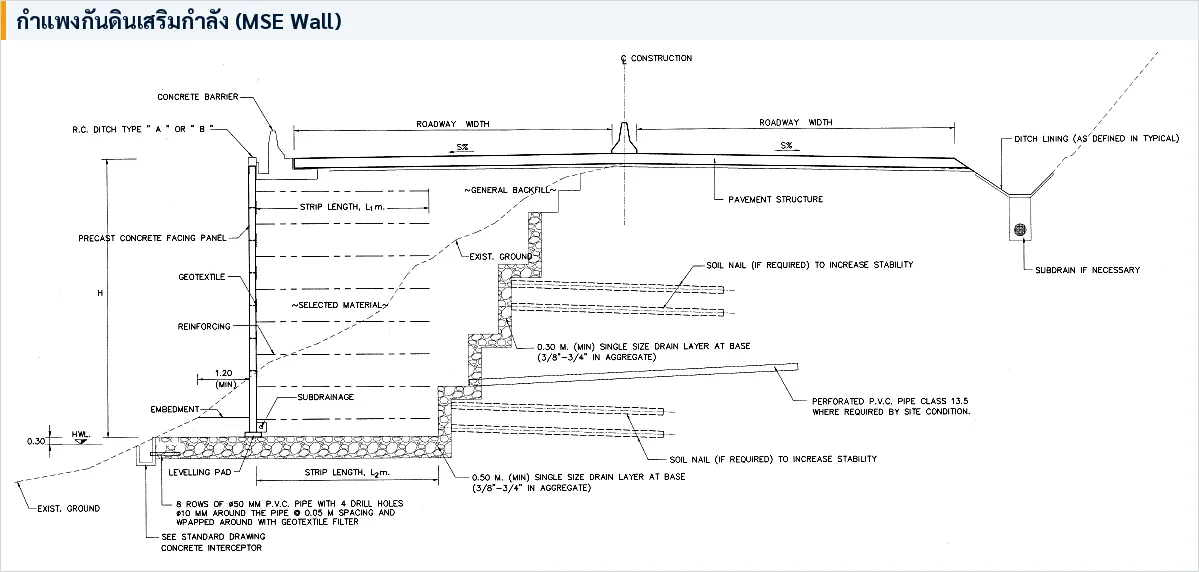

7. ดินเสริมกำลัง (MSE / Reinforced Soil Wall)
กำแพงดินเสริมกำลัง (Mechanically Stabilized Earth) ใช้แผ่นใยสังเคราะห์ (Geogrid/Geotextile) หรือแถบเหล็กฝังในดินถมบดอัดเป็นชั้น ๆ ให้มวลดินทำหน้าที่เป็นกำแพงเอง ผิวหน้าเป็นแผ่นคอนกรีตสำเร็จหรือบล็อก เหมาะกับงานคันทางถนน ทางต่างระดับ และกำแพงสูงที่มีพื้นที่ถมด้านหลังเพียงพอ ก่อสร้างเร็วและประหยัดเมื่อเทียบความสูงที่ทำได้ แต่ต้องควบคุมคุณภาพวัสดุถมและการบดอัดอย่างเข้มงวด
ตารางเปรียบเทียบกำแพงกันดิน 7 ประเภท
| ประเภท | ช่วงใช้งานที่พบบ่อย* | จุดเด่น | ข้อจำกัด | ต้นทุนสัมพัทธ์** |
|---|---|---|---|---|
| Gravity Wall | ไม่เกิน ~2–3 ม. | ก่อสร้างง่าย ทนทาน | สิ้นเปลืองวัสดุเมื่อสูงขึ้น | 💰 |
| กำแพง ค.ส.ล. ตัว L | ~2–8 ม. | คุ้มค่า งานถาวรทั่วไป | ต้องการพื้นที่ฐานด้านหลัง | 💰💰 |
| เกเบียน | ~1–6 ม. | ระบายน้ำดี ยืดหยุ่น | กินพื้นที่ฐาน ลวดต้องกันสนิม | 💰💰 |
| Sheet Pile | งานขุด/ตลิ่ง ~2–10 ม. | เร็ว พื้นที่แคบ ถอนใช้ซ้ำได้ | น้ำรั่วตาม Interlock แรงสั่นตอนตอก | 💰💰💰 |
| เสาเข็มเจาะเรียง | งานขุดลึก ~6–20 ม. | สั่นสะเทือนต่ำ เหมาะเขตเมือง | ต้องมีระบบค้ำยัน/สมอยึด | 💰💰💰💰 |
| Diaphragm Wall | งานขุดลึกมาก 15 ม. ขึ้นไป | แข็งแรง กันน้ำ เสียรูปน้อยที่สุด | ต้นทุนและเวลาเตรียมงานสูงสุด | 💰💰💰💰💰 |
| MSE Wall | คันทาง ~3–20 ม. | สูงได้มาก ก่อสร้างเร็ว | ต้องมีพื้นที่ถม คุมบดอัดเข้มงวด | 💰💰–💰💰💰 |
*ช่วงความสูง/ความลึกเป็นค่าที่พบบ่อยโดยประมาณเพื่อการเปรียบเทียบเท่านั้น ค่าจริงของแต่ละโครงการต้องกำหนดโดยวิศวกรจากข้อมูลดินจริง · **ระดับต้นทุนเป็นการเทียบสัมพัทธ์ระหว่างระบบ ไม่ใช่ราคาอ้างอิง เพราะขึ้นกับสภาพดิน ความสูง และหน้างานแต่ละแห่ง
เลือกกำแพงกันดินยังไง? ดู 5 ปัจจัยนี้
หลักการเลือกระบบกันดินคือจับคู่เงื่อนไขหน้างานกับจุดแข็งของแต่ละระบบ โดยไล่ตาม 5 ปัจจัย:
- ความสูงต่างระดับหรือความลึกการขุด — ต่างระดับน้อยเลือกได้หลายแบบ ยิ่งสูงหรือขุดลึก ตัวเลือกยิ่งแคบลงเข้าหาระบบเสาเข็มเจาะเรียงหรือ Diaphragm Wall
- พื้นที่หน้างานและอาคารข้างเคียง — พื้นที่แคบชิดเขตที่ดินตัดระบบที่กินฐานกว้างออก งานติดอาคารเพื่อนบ้านต้องเลี่ยงระบบที่สั่นสะเทือนแรง เช่น การตอก Sheet Pile
- ชั้นดินและระดับน้ำใต้ดิน — ดินอ่อนหนาทำให้กำแพงตื้น ๆ เสี่ยงทั้งเลื่อนไถลและแบกทานไม่พอ น้ำใต้ดินสูงต้องคิดเรื่องแรงดันน้ำและการกันซึมตั้งแต่เลือกระบบ ข้อมูลทั้งหมดนี้ได้จากการเจาะสำรวจดินและการแปลค่า SPT N-Value
- งานถาวรหรือชั่วคราว — งานขุดชั่วคราวมักใช้ Sheet Pile ที่ถอนคืนได้ งานถาวรเลือกระบบคอนกรีตหรือ MSE ที่อายุการใช้งานยาว
- สภาพแวดล้อม — งานริมน้ำต้องคิดการกัดเซาะและระดับน้ำขึ้นลง เกเบียนกับ Sheet Pile จึงเป็นตัวเลือกประจำของงานตลิ่ง ส่วนงานในเมืองให้น้ำหนักกับการควบคุมเสียงและการเคลื่อนตัวของดิน
สำหรับพื้นที่ภาคกลางที่เป็นชั้นดินเหนียวอ่อนกรุงเทพฯ การเลือกระบบกันดินยิ่งต้องระวัง เพราะกำลังรับแรงเฉือนของดินต่ำและน้ำใต้ดินตื้น ระบบที่ดูประหยัดบนกระดาษอาจไม่ผ่านเกณฑ์ความปลอดภัยเมื่อคำนวณกับดินจริง
ภาพรวมวิธีป้องกันลาดดิน (Slope Protection)

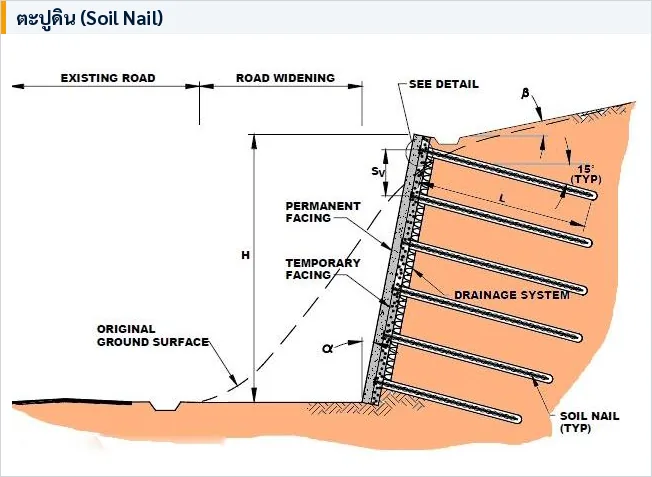

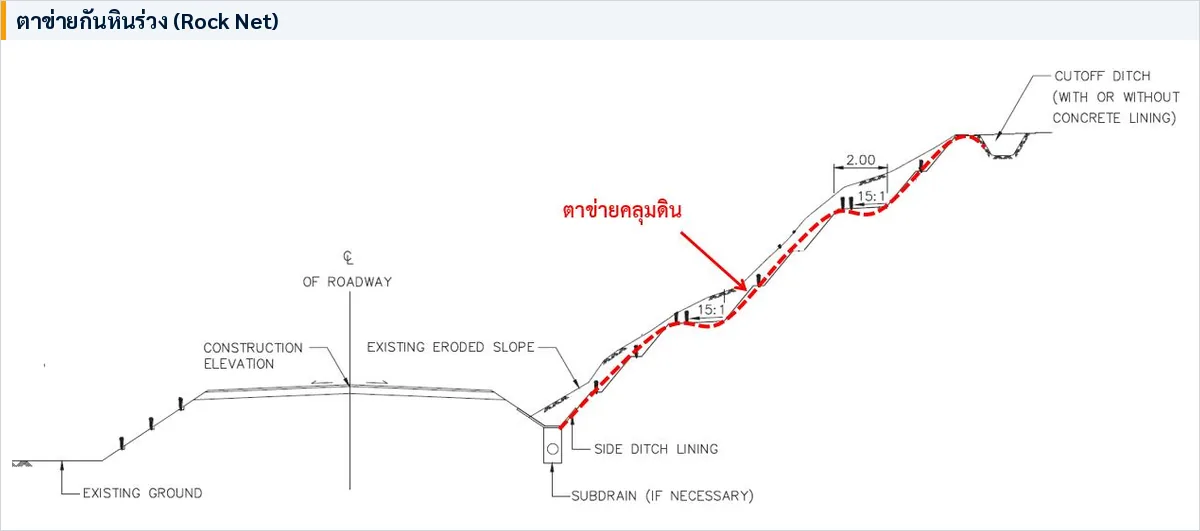

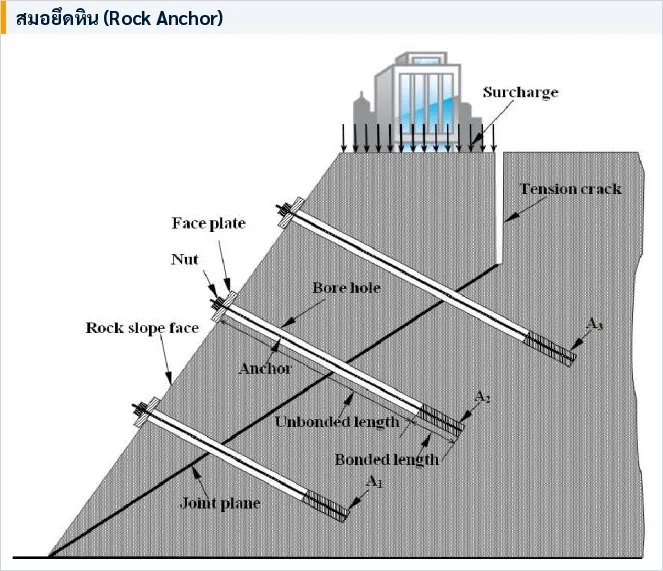

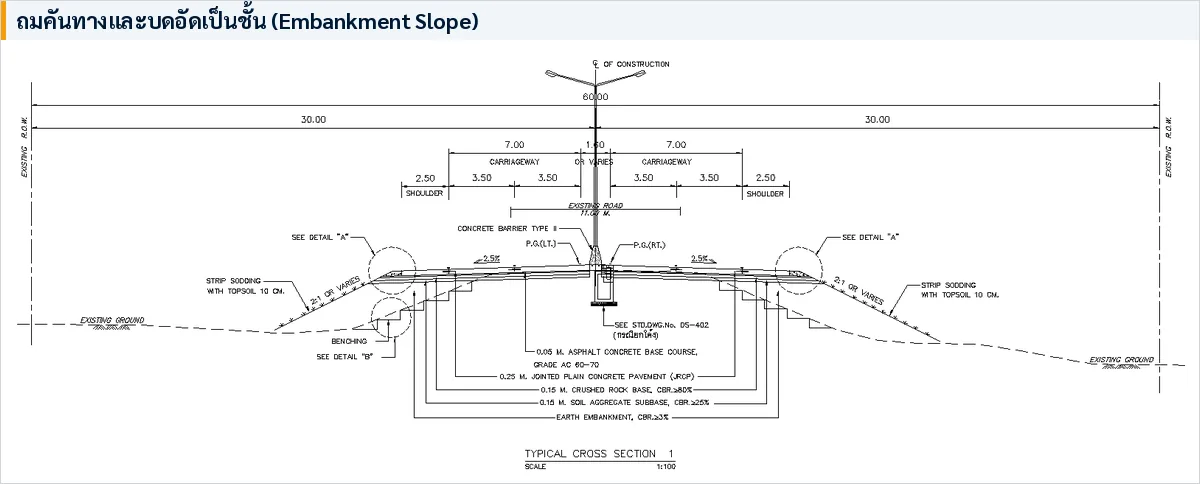

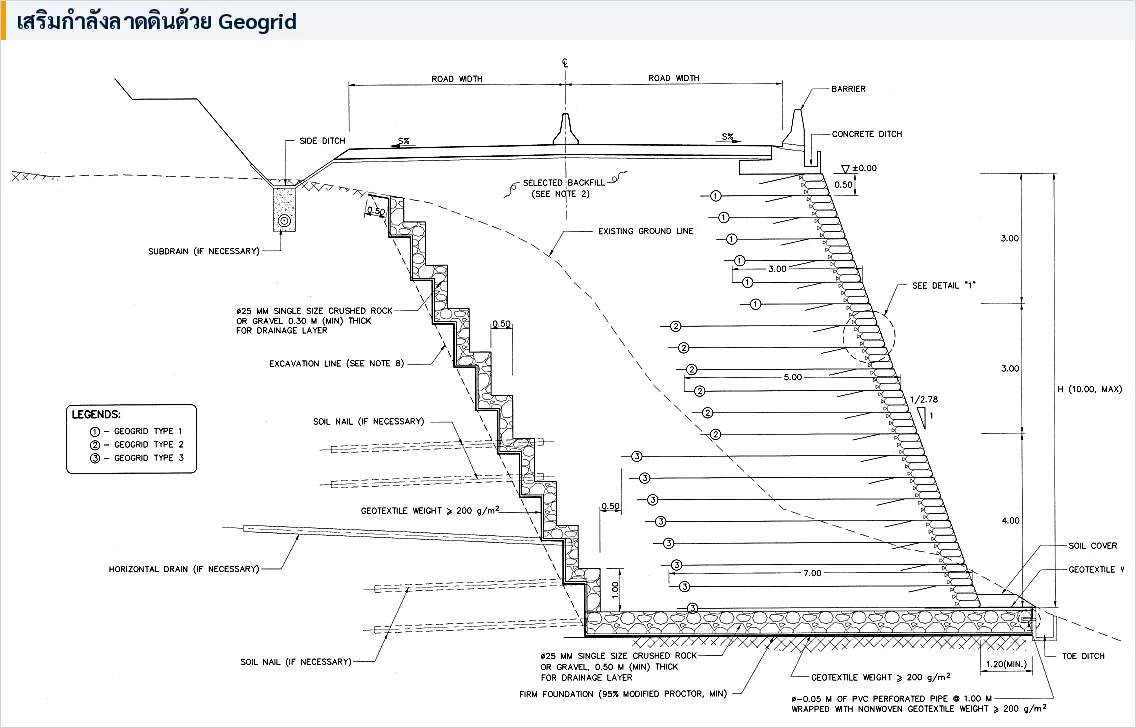

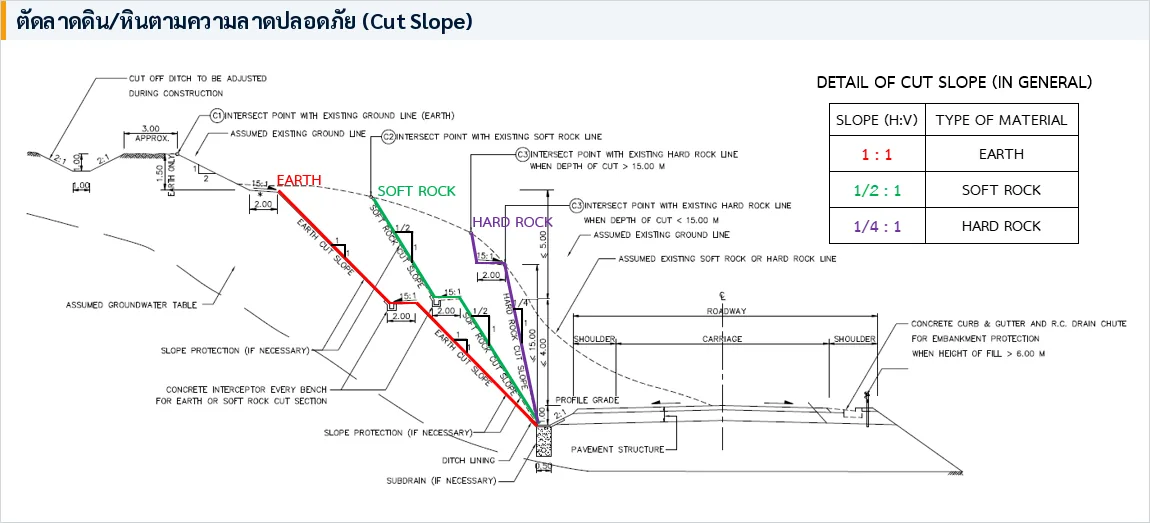

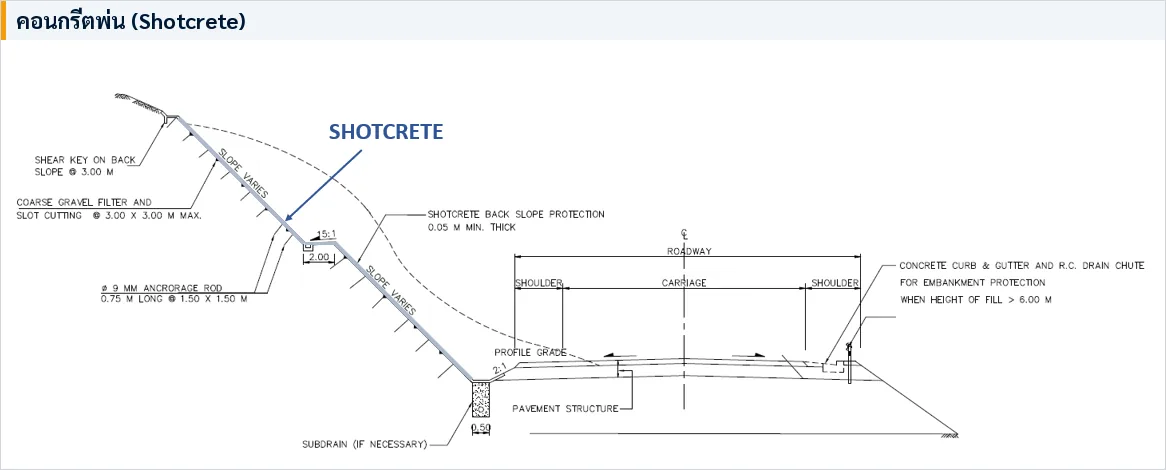

กำแพงกันดินเป็นเพียงส่วนหนึ่งของงานป้องกันดินต่างระดับ ในงานถนน คันทาง และงานลาดเขา วิศวกรยังมีวิธีป้องกันและเสริมเสถียรภาพลาดดิน (Slope Protection) อีกหลายรูปแบบ ตั้งแต่การถมบดอัดเป็นชั้นและการตัดลาดดิน/หินตามเกณฑ์ความลาดปลอดภัย ไปจนถึงระบบเสริมกำลังอย่าง Geogrid, Soil Nail, Rock Anchor และคอนกรีตพ่น (Shotcrete) — รูปตัดด้านล่างแสดงให้เห็นว่าแต่ละระบบหน้าตาเป็นอย่างไรและใช้กับงานแบบไหน
กฎหมายกำหนดอะไรบ้างก่อนสร้างกำแพงกันดิน
ไม่ว่าจะเลือกระบบไหน กฎกระทรวงกำหนดฐานรากของอาคารและพื้นดินที่รองรับอาคาร พ.ศ. 2566 กำหนดอัตราส่วนความปลอดภัย (Factor of Safety) ขั้นต่ำของกำแพงกันดินไว้ 3 ด้าน คือ การเลื่อนไถล (Sliding) ไม่น้อยกว่า 1.50 การพลิกคว่ำ (Overturning) ไม่น้อยกว่า 2.00 และกำลังแบกทานของดินฐานราก (Bearing) ไม่น้อยกว่า 3.00 — อ่านรายละเอียดครบในกำแพงกันดินตามกฎกระทรวง 2566: FS 3 ค่าที่ต้องผ่าน
ทั้งสามค่านี้คำนวณจากคุณสมบัติดินจริงทั้งหมด ขั้นตอนที่ถูกต้องจึงเป็น เจาะสำรวจดิน → วิศวกรเลือกระบบและออกแบบ → ตรวจสอบ FS ให้ผ่านเกณฑ์ SPN ให้บริการครบทั้งงานเจาะสำรวจและทดสอบดินและงานออกแบบด้านวิศวกรรมธรณีซึ่งครอบคลุมโครงสร้างกันดิน (Retaining Structure) ทุกประเภทข้างต้น
สรุป
กำแพงกันดิน 7 ประเภทมีที่ทางของตัวเอง: ต่างระดับน้อยเริ่มพิจารณาจาก Gravity, กำแพงตัว L หรือเกเบียน งานขุดชั่วคราวหรือริมน้ำมอง Sheet Pile งานขุดลึกในเมืองใช้เสาเข็มเจาะเรียงหรือ Diaphragm Wall และคันทางสูงใช้ MSE จุดตัดสินไม่ใช่แบบไหน "ดีที่สุด" แต่คือแบบไหนผ่านเกณฑ์ความปลอดภัยตามกฎหมายด้วยต้นทุนเหมาะสมที่สุดบนดินจริงของหน้างานนั้น — และคำตอบนั้นเริ่มต้นที่การเจาะสำรวจดินเสมอ
บทความนี้ให้ความรู้ทั่วไปเพื่อประกอบการตัดสินใจเบื้องต้นเท่านั้น ไม่ใช่คำแนะนำการออกแบบสำหรับโครงการใดโครงการหนึ่ง การเลือกและออกแบบระบบกันดินจริงต้องทำโดยวิศวกรผู้มีใบอนุญาต จากข้อมูลการเจาะสำรวจดินของพื้นที่นั้น
