รับติดตั้งเครื่องมือวัดธรณีเทคนิค Settlement Plate · Piezometer · Inclinometer

บริการติดตั้งเครื่องมือวัดทางวิศวกรรมปฐพี — SPN Soil Engineering

SPN Soil Engineering ให้บริการติดตั้งและอ่านค่าเครื่องมือวัดพฤติกรรมดินและโครงสร้างครบทุกประเภท ตั้งแต่ Settlement Plate, Piezometer, Inclinometer จนถึงระบบ Datalogger อัตโนมัติ Real-time รองรับงานก่อสร้างที่ต้องการตรวจสอบเสถียรภาพอย่างต่อเนื่อง เช่น งานขุดลึก คันดิน และโครงการที่ต้องรายงาน EIA ทั่วประเทศไทย ดูกรณีศึกษางานติดตั้งจริง: Inclinometer งานขุดลึกบางพลี · Deep Settlement Point บางนา · Piezometer และ Monitoring Well สมุทรปราการ · Inclinometer ลาดดิน Kraseaw Hydropower หากต้องการทำความเข้าใจภาพรวมก่อนเลือกใช้งาน อ่านเครื่องมือวัดทางธรณีเทคนิคคืออะไร รวม 10 ชนิดที่ใช้จริงประกอบ การติดตั้งอ้างอิงมาตรฐาน ASTM D6230 (Inclinometer) และ ASTM D7764 (Vibrating Wire Piezometer) ส่วนงานตรวจวัดแรงสั่นสะเทือนเทียบเกณฑ์ประกาศคณะกรรมการสิ่งแวดล้อมแห่งชาติ ฉบับที่ 37 (พ.ศ. 2553) และ DIN 4150-3 ดำเนินการโดยทีมวิศวกรชุดเดียวกับงานเจาะสำรวจดินของ SPN

1. เครื่องมือวัดการทรุดตัว (Settlement Monitoring)

ติดตามการทรุดตัวของดินและโครงสร้างตั้งแต่พื้นผิวจนถึงชั้นดินลึก เพื่อยืนยันการออกแบบและประเมินความก้าวหน้าของการอัดตัว

• Settlement Plateวัดการทรุดตัวของผิวดินเดิมใต้ดินถมด้วย Steel Plate ขนาด 60×60 ซม. วางที่ฐานดินถม (ผิวดินเดิมก่อนถม) พร้อมแกนเหล็กต่อขึ้นมายื่น อ่านค่าด้วย Auto Level ทุกรอบ เหมาะสำหรับคันดิน ถนน และโครงการที่ใช้ Preloading เร่งการอัดตัวของดินเหนียวอ่อน
• Multi-level Settlement Pointวัดการทรุดตัวของชั้นดินที่ความลึกต่างๆ แยกเป็นรายชั้น เพื่อวิเคราะห์ว่าการทรุดตัวเกิดในชั้นดินใดมากที่สุด ช่วยยืนยันผล Consolidation Settlement ตามทฤษฎี
• Extensometer (Rod / Magnetic)วัดการทรุดตัวหรือการยกตัว (Heave) ตามแนวหลุมเจาะที่หลายระดับความลึก แบบ Rod ยึดแกนเหล็กที่แต่ละระดับและอ่านค่าที่หัวหลุม ส่วนแบบ Magnetic ใช้วงแหวนแม่เหล็กรอบท่อและอ่านตำแหน่งด้วย Probe เหมาะกับก้นหลุมขุดลึก คันดินสูง และงานอุโมงค์
• Surface Settlement Markerตรวจวัดการเคลื่อนตัวแนวดิ่งของพื้นผิวดินรอบงานขุดและก่อสร้างใต้ดิน ช่วยตรวจจับการทรุดตัวของอาคารข้างเคียงและถนนโดยรอบโครงการ — ดู 5 สัญญาณเตือนฐานรากมีปัญหา ประกอบ

2. เครื่องมือวัดแรงดันน้ำและระดับน้ำใต้ดิน (Piezometer & Observation Well)

ตรวจวัดแรงดันน้ำรูพรุนและระดับน้ำใต้ดินอย่างต่อเนื่อง เพื่อประเมินเสถียรภาพและผลการระบายน้ำ

• Standpipe Piezometerวัดระดับแรงดันน้ำ (Piezometric Level) ที่โซนความลึกที่กำหนด แบบง่ายต้นทุนต่ำ ติดตั้งรวดเร็ว อ่านค่าด้วย Water Level Meter เหมาะสำหรับงานติดตามระยะยาวและโครงการ EIA ที่ต้องการข้อมูลระดับน้ำประจำเดือน
• Vibrating Wire Piezometerวัดแรงดันน้ำรูพรุน (Pore Water Pressure) ในชั้นดินเฉพาะจุดด้วยสายเหล็กสั่นสะเทือน ความแม่นยำสูง ตอบสนองเร็ว รองรับ Datalogger อัตโนมัติ เหมาะสำหรับงานขุดลึก Preloading และโครงการที่ต้องการ Real-time Monitoring (เปรียบเทียบกับแบบ Standpipe อย่างละเอียดได้ในบทความPiezometer คืออะไร)

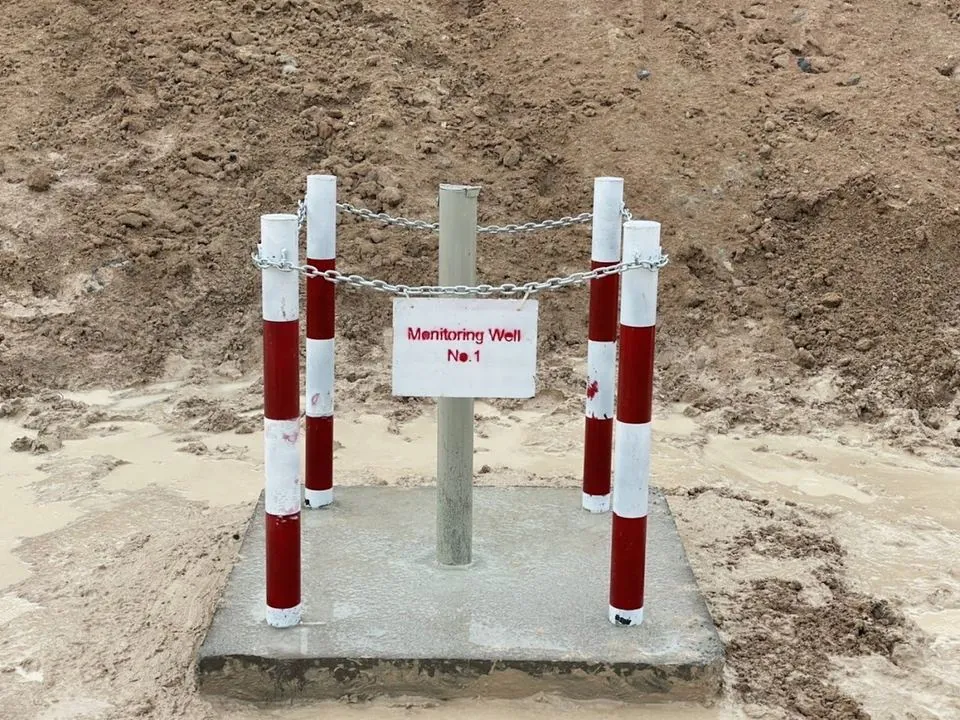

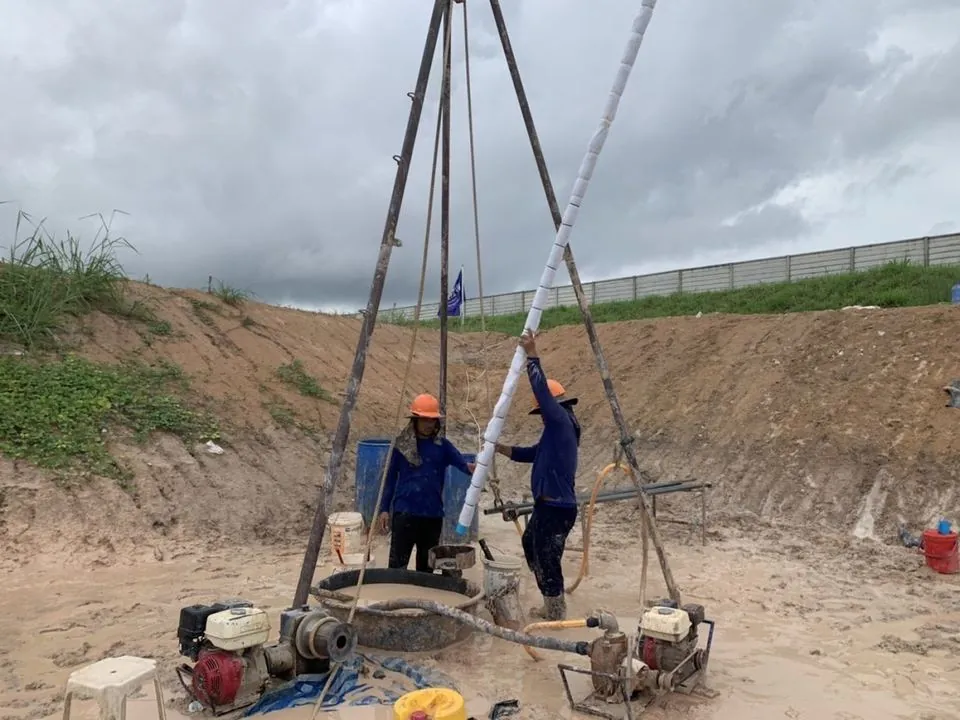

• Observation Well (Monitoring Well)บ่อสังเกตการณ์ระดับน้ำใต้ดินแบบ Open Standpipe เจาะลงถึงชั้นดินที่สนใจ ติดตามการเปลี่ยนแปลงระดับน้ำใต้ดินตามฤดูกาลและผลกระทบจากการก่อสร้าง ใช้สำหรับโครงการ EIA และ Environmental Monitoring — อ่านวิธีติดตั้ง อ่านค่า และข้อควรระวังในบทความ Observation Well บ่อสังเกตการณ์ระดับน้ำใต้ดิน

3. เครื่องมือวัดการเคลื่อนตัวด้านข้าง (Lateral Movement)

ตรวจวัดการเอียงตัวและเคลื่อนตัวด้านข้างของดินและโครงสร้าง เตือนภัยก่อนเกิดการพังทลายหรือความเสียหาย

• Inclinometerวัดโปรไฟล์การเคลื่อนตัวด้านข้างของดินและกำแพงกันดินตามความลึก โดยสอด Inclinometer Probe ลงในท่อ ABS ที่ฝังในดิน บันทึกมุมเอียงทุก 0.5 เมตร คำนวณโปรไฟล์ Displacement ทั้งคอลัมน์ เตือนภัยก่อนเกิดการพังทลาย — อ่านหลักการทำงานและวิธีอ่านผลในบทความ Inclinometer คืออะไร
• Tiltmeterวัดมุมเอียงของโครงสร้าง เสาเข็ม กำแพงกันดิน และอาคารใกล้งานขุด ติดตั้งบนโครงสร้างโดยตรง ให้ข้อมูลเร็วกว่า Inclinometer เหมาะสำหรับงานที่ต้องการ Real-time Alert — อ่านการวางผังจุดวัดและเกณฑ์เตือนของงานเฝ้าระวังอาคารข้างเคียงในบทความ Settlement Point และ Tiltmeter
• Total Station / Prism Monitoringติดเป้าปริซึมบนอาคาร กำแพงกันดิน หรือโครงสร้างสำคัญ แล้วส่องวัดด้วยกล้อง Total Station จากหมุดอ้างอิงนอกเขตอิทธิพลของงาน ได้ค่าการเคลื่อนตัวทั้ง 3 มิติ (X-Y-Z) ของหลายจุดในรอบเดียว ใช้ทีมและเครื่องมือเดียวกับงานสำรวจของ SPN

4. เครื่องมือวัดแรงและความเครียดในโครงสร้าง (Load & Stress)

วัดแรงที่เกิดขึ้นจริงในค้ำยัน สมอดิน กำแพง และเสาเข็ม เทียบกับค่าที่ใช้ออกแบบ

• Strain Gaugeวัดความเครียด (Strain) ในเหล็กเสริม คาน และโครงสร้างเหล็กที่รับแรงสูง ใช้ยืนยันแรงที่เกิดขึ้นจริงเทียบกับค่าที่คำนวณ เหมาะสำหรับ Strut, Anchor, Pile Cap และชิ้นส่วนโครงสร้างพิเศษ — อ่านวิธีแปลงค่าความเครียดเป็นแรงและการเลือกชนิดหัววัดในบทความ Strain Gauge ในงานธรณีเทคนิค
• Load Cellติดตั้งระหว่างหัวค้ำยัน (Strut) กับ Waler หรือใต้หัว Ground Anchor เพื่อวัดแรงอัดหรือแรงดึงโดยตรง ไม่ต้องแปลงค่าผ่านหน้าตัด ใช้ตรวจสอบข้ามกับ Strain Gauge ได้
• Earth Pressure Cell (Total Pressure Cell)แผ่นเซลล์บรรจุของเหลวต่อกับหัววัดความดัน ฝังที่ผิวกำแพงกันดิน ใต้ฐานราก หรือในคันดิน เพื่อวัดแรงดันดินรวมที่กระทำจริงต่อโครงสร้าง
• Instrumented Pileติดตั้ง Strain Gauge หลายระดับและ Telltale ในเสาเข็มทดสอบ แล้วทดสอบ Static Load ตาม ASTM D1143 เพื่อแยกแรงเสียดทานผิวของแต่ละชั้นดินออกจากแรงต้านที่ปลายเข็ม — อ่านรายละเอียดในบทความ Instrumented Static Load Test

5. เฝ้าระวังอาคารข้างเคียงและแรงสั่นสะเทือน

เก็บหลักฐานสภาพเดิมก่อนเริ่มงาน และตรวจวัดผลกระทบระหว่างก่อสร้าง เพื่อลดความเสียหายและข้อพิพาท

• Pre-construction Condition Survey (Dilapidation Survey)สำรวจ ถ่ายภาพ และบันทึกตำแหน่ง ความยาว และความกว้างของรอยร้าวเดิมของอาคารรอบโครงการก่อนเริ่มตอกเข็ม ขุดดิน หรือรื้อถอน จัดทำเป็นรายงานพร้อมผังจุดสำรวจ — อ่านสำรวจอาคารข้างเคียงก่อนก่อสร้าง
• Building Settlement Pointติดหมุดวัดระดับที่เสาหรือผนังอาคารข้างเคียง อ่านค่าด้วย Auto Level เทียบหมุดอ้างอิง เพื่อติดตามการทรุดตัวและการทรุดตัวต่างกัน (Differential Settlement)
• Crack Meterติดตั้งคร่อมรอยร้าวสำคัญ อ่านค่าด้วยมือหรือแบบ Vibrating Wire ต่อ Datalogger เพื่อดูว่ารอยร้าวยังขยายตัวหรือหยุดแล้ว — อ่านรอยร้าวโครงสร้างแบบไหนอันตราย
• Vibration Monitoringติดตั้ง Geophone 3 แกนที่ฐานรากอาคารข้างเคียง บันทึกความเร็วอนุภาคสูงสุด (PPV) และความถี่ต่อเนื่องระหว่างตอกเข็ม รื้อถอน หรือบดอัดดิน เทียบเกณฑ์ประกาศคณะกรรมการสิ่งแวดล้อมแห่งชาติ ฉบับที่ 37 (พ.ศ. 2553) หรือ DIN 4150-3 ตามข้อกำหนดโครงการ — อ่านตรวจวัดแรงสั่นสะเทือนจากการตอกเสาเข็ม

6. ระบบ Datalogger และ Remote Monitoring

บันทึกข้อมูลอัตโนมัติและแจ้งเตือนผ่านมือถือเมื่อค่าเกินขีดจำกัดที่กำหนด (เปรียบเทียบกับการอ่านค่าด้วยเจ้าหน้าที่: Manual vs Automatic Monitoring)

• Automatic Dataloggerบันทึกค่าจากเครื่องมือวัดทุกช่วงเวลาที่กำหนด ตั้งแต่ทุก 1 นาที ถึงรายวัน จัดเก็บข้อมูลใน Memory Card และส่งขึ้น Cloud Server ผ่าน 4G/WiFi รองรับเครื่องมือ Vibrating Wire, 4-20mA, RS-485 หลายช่องสัญญาณพร้อมกัน
• Real-time Alert Systemตั้งค่า Threshold แจ้งเตือน SMS/Line/Email อัตโนมัติเมื่อค่าใดๆ เกินขีดจำกัดที่ปลอดภัย ช่วยให้วิศวกรตัดสินใจได้ทันทีโดยไม่ต้องรออ่านค่าหน้างาน เหมาะสำหรับโครงการที่ต้องการ 24/7 Monitoring
• Cloud Dashboard & Reportแสดงผลข้อมูลแบบ Real-time บน Dashboard ออนไลน์ สร้างกราฟแนวโน้มอัตโนมัติ ส่งออกรายงาน PDF/Excel ตามรอบที่กำหนด รองรับการเข้าถึงจากทีมวิศวกรพร้อมกันได้ทุกที่

ตารางสรุปเครื่องมือวัดและการใช้งาน

← เลื่อนดูตารางทั้งหมด →

โครงการที่ควรติดตั้งเครื่องมือวัด

เกณฑ์ตัดสินว่าโครงการต้องมีแผนตรวจวัดหรือไม่ และควรเริ่มวัดค่าฐานเมื่อไหร่ อ่านได้ที่บทความต้องติดตั้ง Instrumentation เมื่อไหร่

• งานขุดลึกในเขตเมืองใกล้อาคารเดิม รถไฟใต้ดิน และท่อสาธารณูปโภค — ต้องติดตาม Settlement, Lateral Movement และ Pore Pressure เพื่อป้องกันความเสียหายกับทรัพย์สินข้างเคียง ควบคู่กับการออกแบบระบบกันดิน ดูการวางแผนตรวจวัดงานขุดลึกในชั้นดินอ่อนกรุงเทพได้ที่บทความตรวจวัดงานขุดดินลึกในชั้นดินอ่อนกรุงเทพ
• คันดินและเขื่อนขนาดใหญ่ติดตามการทรุดตัวและเสถียรภาพตลอดอายุโครงการ ข้อมูล Piezometer ช่วยตรวจสอบ Seepage และความปลอดภัยของคันดิน
• โครงการที่ต้องรายงาน EIAติดตามผลกระทบต่อน้ำใต้ดินและสิ่งแวดล้อมตามเงื่อนไขที่หน่วยงานกำกับดูแลกำหนด ดูเพิ่มเติมที่บริการประเมินสิ่งแวดล้อม
• งานปรับปรุงดินด้วย PVD + Preloadingตรวจสอบความก้าวหน้าการอัดตัว (Degree of Consolidation) และตัดสินใจเวลาที่เหมาะสมในการถอด Surcharge อ่านภาพรวมวิธีปรับปรุงดินได้ที่สรุป 8 วิธีปรับปรุงดินอ่อนก่อนก่อสร้าง
• โครงการก่อสร้างใกล้โครงสร้างเดิมติดตาม Differential Settlement และ Lateral Movement เพื่อป้องกันความเสียหายกับฐานรากเดิม เกี่ยวข้องกับกรณีบ้านทรุดและงานต่อเติมบ้าน
• งานตอกเข็ม เจาะเข็ม และรื้อถอนใกล้อาคารสำรวจสภาพอาคารข้างเคียงก่อนเริ่มงาน ติดตั้ง Crack Meter และตรวจวัดแรงสั่นสะเทือนระหว่างทำงาน เพื่อเก็บหลักฐานและควบคุมผลกระทบ — อ่านตอกเสาเข็มแล้วบ้านข้างเคียงร้าว?
