บริการสำรวจภูมิประเทศและรังวัดครบวงจร — SPN Soil Engineering
SPN Soil Engineering ให้บริการสำรวจภูมิประเทศ (Topographic Survey) และรังวัดวิศวกรรมครบทุกประเภท ด้วยเครื่องมือความแม่นยำสูงระดับมิลลิเมตรถึงเซนติเมตร ได้แก่ GPS RTK, Total Station, UAV/Drone และ Bathymetric Echo Sounder รองรับงานตั้งแต่โครงการก่อสร้างขนาดเล็กไปจนถึงโครงสร้างพื้นฐานขนาดใหญ่ระดับประเทศ ผลการสำรวจส่งมอบในรูปแบบ AutoCAD DWG, GIS Shapefile, Orthophoto และ 3D Model พร้อมรายงานพิกัดอ้างอิงมาตรฐานสากล ดำเนินงานโดยทีมวิศวกรใบอนุญาตสภาวิศวกร (กว.) ประสบการณ์กว่า 20 ปี ทีมเดียวกับงานเจาะสำรวจดินและทดสอบเสาเข็มของ SPN Group จึงเชื่อมข้อมูลสำรวจพื้นผิวกับข้อมูลชั้นดินได้ครบในที่เดียว
1. งานสำรวจภูมิประเทศและรังวัด (Topographic & Engineering Survey)
งานสำรวจภาคพื้นดินด้วย GPS RTK และ Total Station ให้ความแม่นยำสูงสุดสำหรับงานออกแบบโครงสร้างและก่อสร้าง

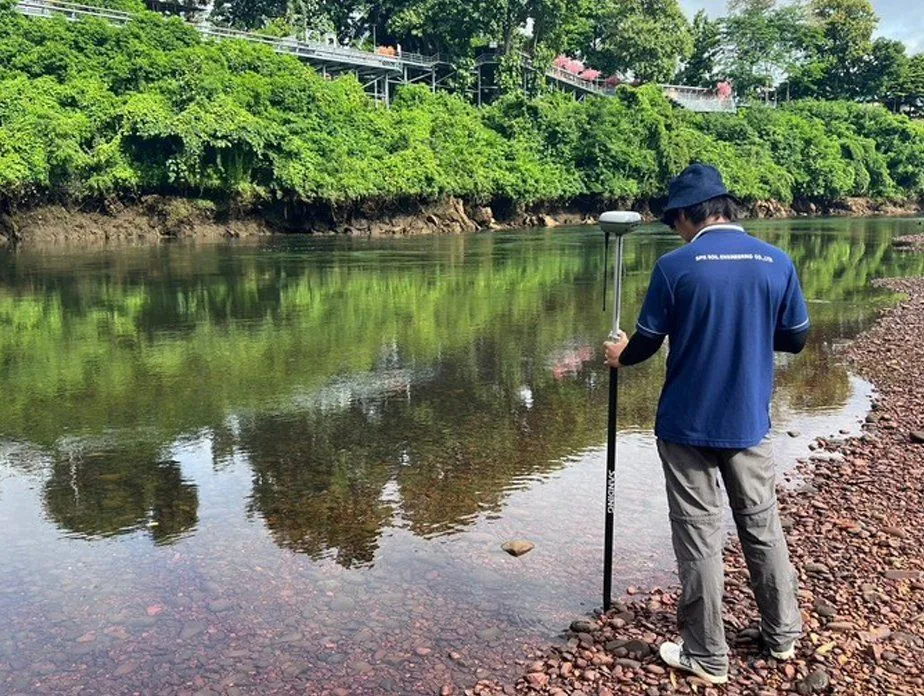

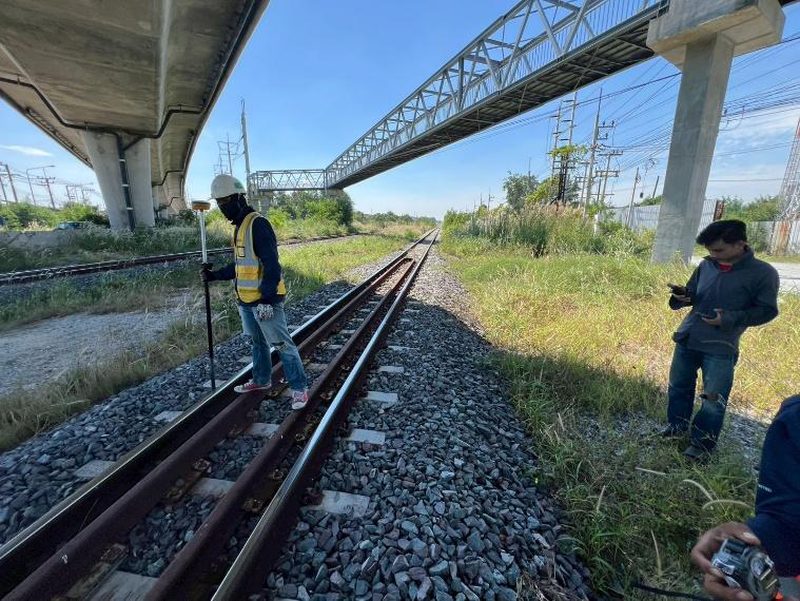

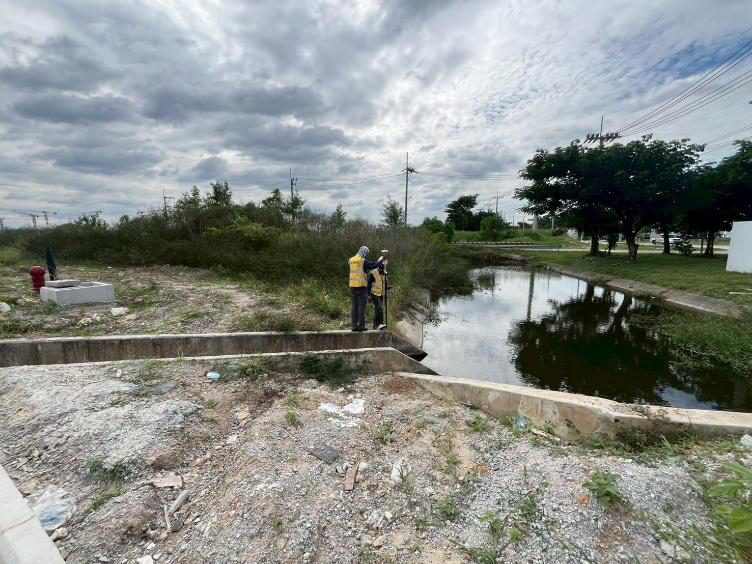

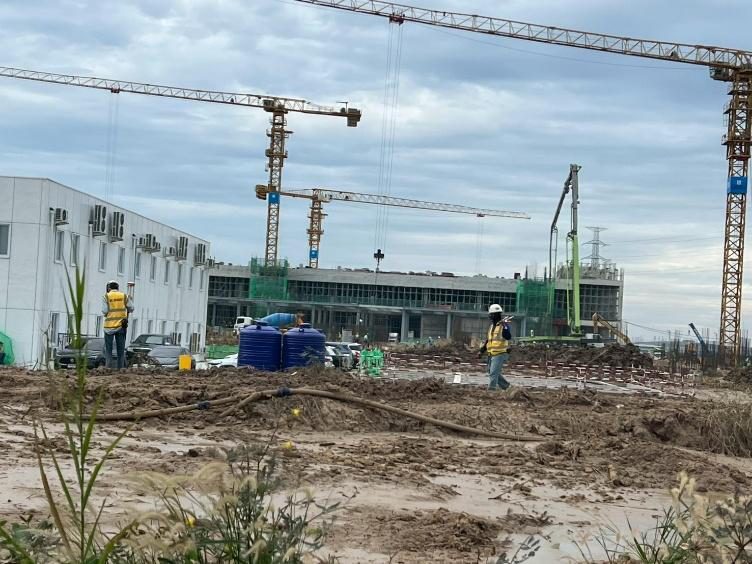

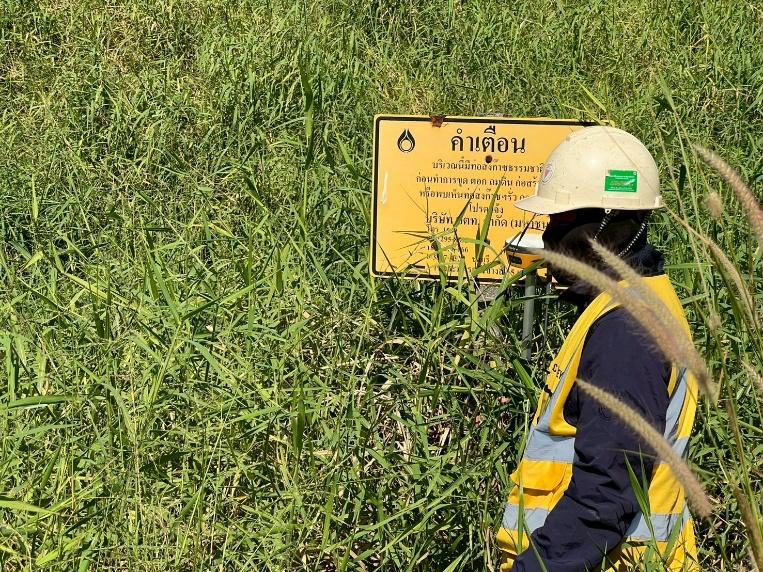

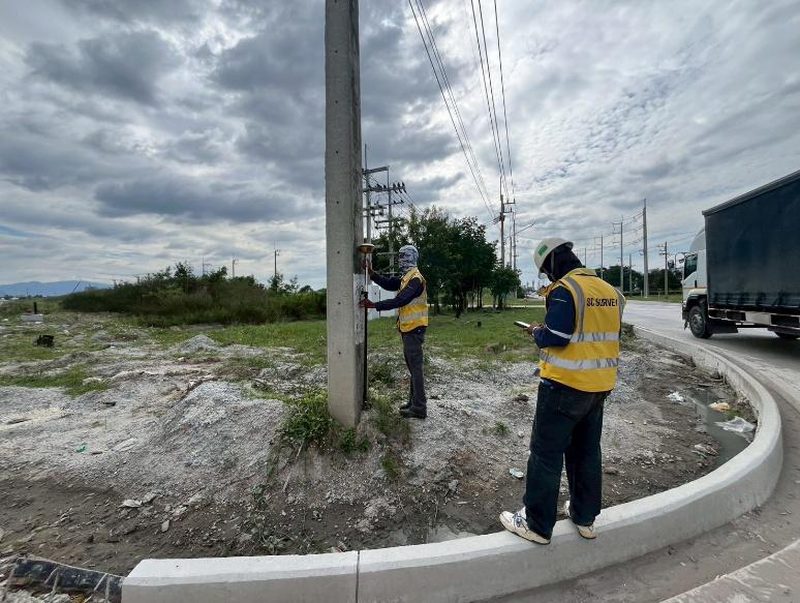

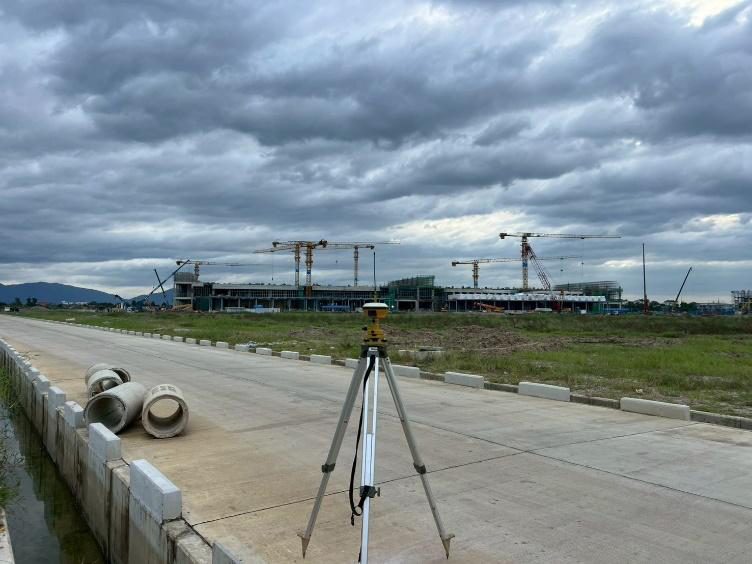

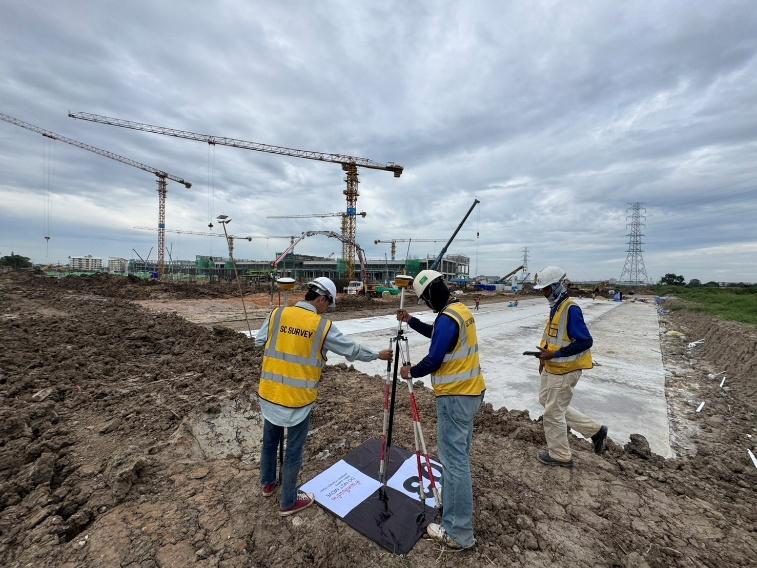

Topographic Survey — GPS RTK สำรวจจัดทำแผนที่ชั้นความสูง (Contour Map) ด้วย GPS RTK ความแม่นยำ ±1–3 ซม. ทั้งแนวราบและแนวดิ่ง รองรับระบบพิกัด WGS84, TM47, TM48 เหมาะสำหรับพื้นที่กว้างโล่งและงานที่ต้องการพิกัด GPS สากลTotal Station Survey (Topcon SDR) รังวัดพิกัดและระดับความแม่นยำ ±5 มม. เหมาะสำหรับพื้นที่ในเมือง โรงงาน หรือบริเวณที่มีสิ่งกีดขวางสัญญาณดาวเทียม ใช้สำหรับงานวางแนวถนน ท่อสาธารณูปโภค และรังวัดอาคารConstruction & Route Survey รังวัดเส้นทางถนน ทางรถไฟ ท่อส่งน้ำ สายไฟ และโครงสร้างพื้นฐาน วางแนวโครงการตามแนวเส้นทางที่ออกแบบ (Alignment Survey) พร้อม Cross-section ทุกระยะSetting Out Survey วางแนวก่อสร้างตามพิกัดในแบบอย่างแม่นยำ ใช้เครื่องมือ Total Station ควบคู่ GPS RTK ป้องกันการวางโครงสร้างผิดตำแหน่งAs-built Survey สำรวจและบันทึกพิกัดสภาพจริงหลังก่อสร้าง (As-built) สำหรับยื่นรายงาน เปรียบเทียบกับแบบก่อสร้าง และเก็บไว้เป็นข้อมูลสำหรับงานซ่อมบำรุงในอนาคตControl Point & Benchmark Survey สร้างเครือข่ายจุดควบคุมพิกัด (Control Point) และจุดระดับ (Benchmark) สำหรับโครงการขนาดใหญ่ที่ต้องการความต่อเนื่องของพิกัดตลอดโครงการ
2. งานสำรวจพื้นท้องน้ำและทะเล (Bathymetric Survey)
การสำรวจใต้น้ำด้วย Echo Sounder ให้ข้อมูลความลึกและสภาพพื้นท้องน้ำที่จำเป็นสำหรับงานออกแบบโครงสร้างชายน้ำและชายทะเล

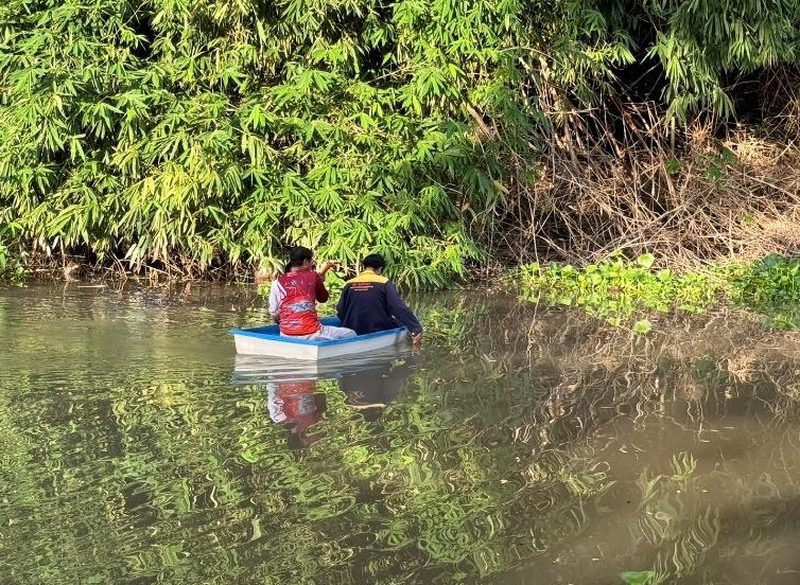

Bathymetric / Echo Sounder Survey วัดความลึกและจัดทำแผนที่พื้นท้องน้ำ (Bathymetric Map) ด้วย Single-beam Echo Sounder ผลลัพธ์เป็น Depth Contour Map และ Cross-section ของท้องน้ำ ใช้สำหรับออกแบบสะพาน ท่าเทียบเรือ และงานป้องกันตลิ่งRiverbed Survey สำรวจพื้นท้องแม่น้ำและลำคลอง วิเคราะห์โปรไฟล์พื้นท้องน้ำ ระบุบริเวณกัดเซาะ (Scour) และตะกอนทับถม สำหรับงานออกแบบฐานรากสะพานและท่าเรือCoastal & Seabed Survey สำรวจพื้นทะเลและชายฝั่ง สำหรับงานก่อสร้างท่าเรือ เขื่อนกันคลื่น และโครงการป้องกันชายฝั่งกัดเซาะReservoir Volume Survey สำรวจและคำนวณปริมาตรน้ำในอ่างเก็บน้ำและบ่อกักเก็บ ใช้สำหรับบริหารจัดการน้ำและตรวจสอบปริมาณตะกอน
3. งานสำรวจและถ่ายภาพด้วย UAV/Drone

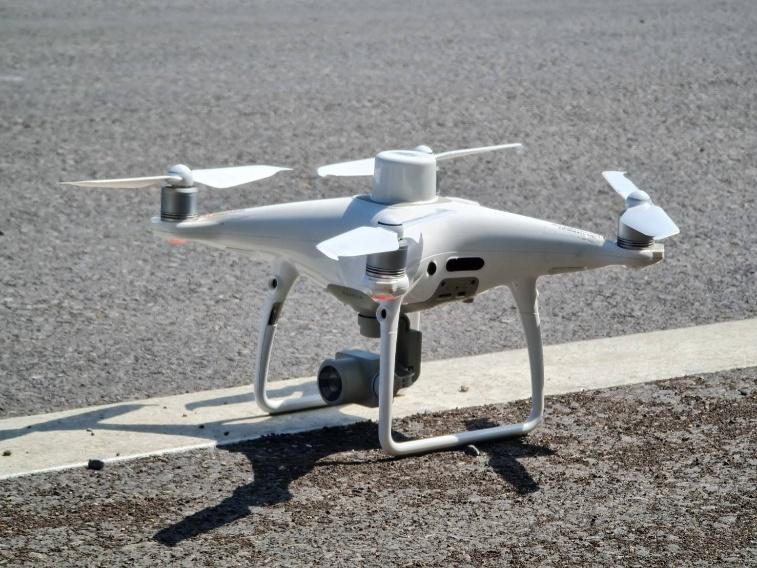

เทคโนโลยี Drone ช่วยให้สำรวจพื้นที่ขนาดใหญ่ได้รวดเร็วและครอบคลุมกว่าการสำรวจภาคพื้นดิน พร้อมผลิต Orthophoto และ 3D Model ความละเอียดสูง

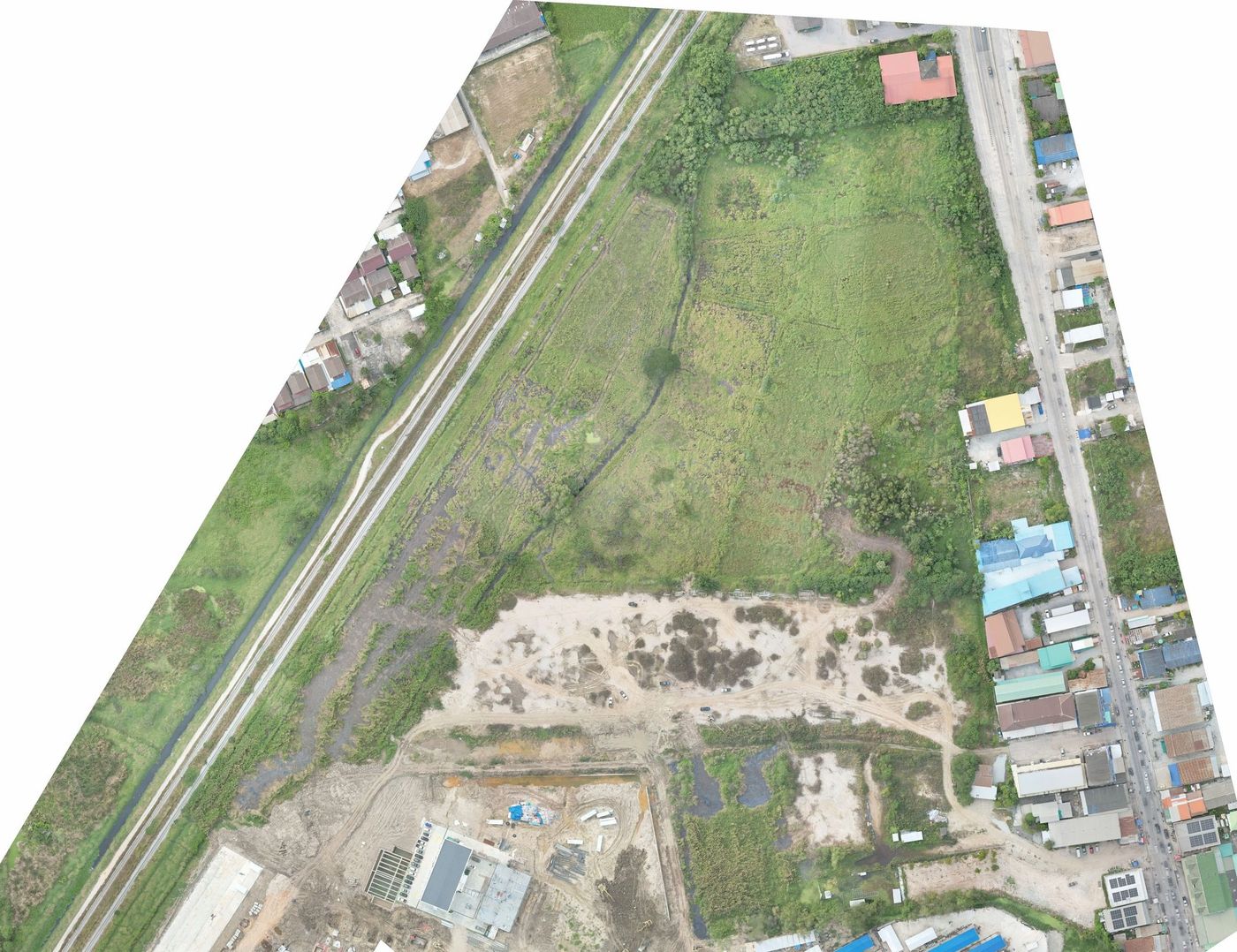

Aerial Photography ถ่ายภาพทางอากาศความละเอียดสูงจาก Drone สำหรับงานประเมินพื้นที่ รายงานความก้าวหน้า และสื่อสารกับผู้บริหารโครงการOrthophoto Production ผลิตภาพถ่ายมุมฉาก (Orthophoto) ที่มีมาตราส่วนถูกต้อง สามารถวัดระยะและพื้นที่ได้โดยตรง เหมาะสำหรับงานผังเมือง วางโครงการ และ GIS3D Point Cloud / DSM / DTM สร้างแบบจำลองพื้นผิว Digital Surface Model (DSM) และ Digital Terrain Model (DTM) จาก Drone Photogrammetry สำหรับคำนวณปริมาณดิน Cut & Fill ได้อย่างแม่นยำConstruction Progress Monitoring บินสำรวจและถ่ายภาพตามรอบเวลา ติดตามปริมาณงานดินถมตัด ความก้าวหน้าก่อสร้าง และตรวจสอบความถูกต้องของงานThermal / Multispectral Imaging ถ่ายภาพ Thermal Infrared สำหรับตรวจสอบการรั่วซึมและ Multispectral สำหรับงานเกษตรและพลังงาน Solar
ขั้นตอนการสำรวจภูมิประเทศด้วย GPS RTK — 5 ขั้นตอน
กระบวนการทำงานมาตรฐานของ SPN ตั้งแต่วางแผนจนส่งมอบแผนที่ ใช้เวลารวมโดยทั่วไป 3–8 วันขึ้นอยู่กับขนาดพื้นที่

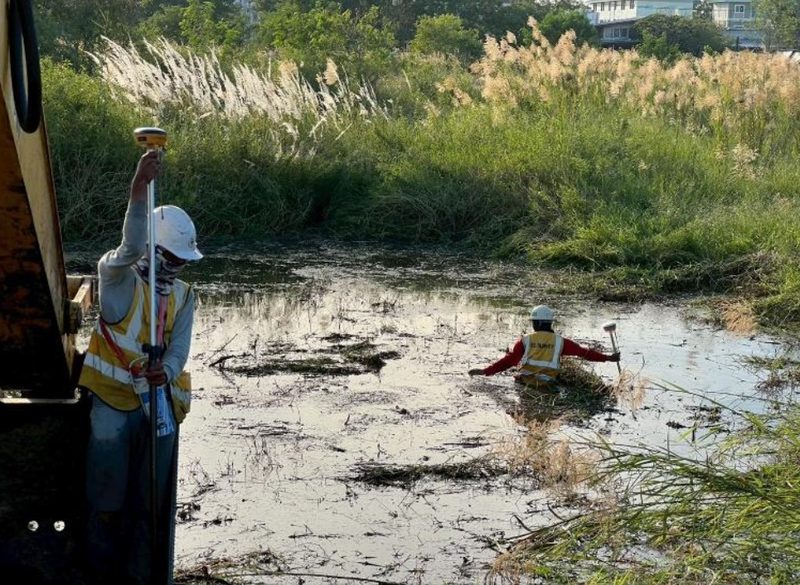

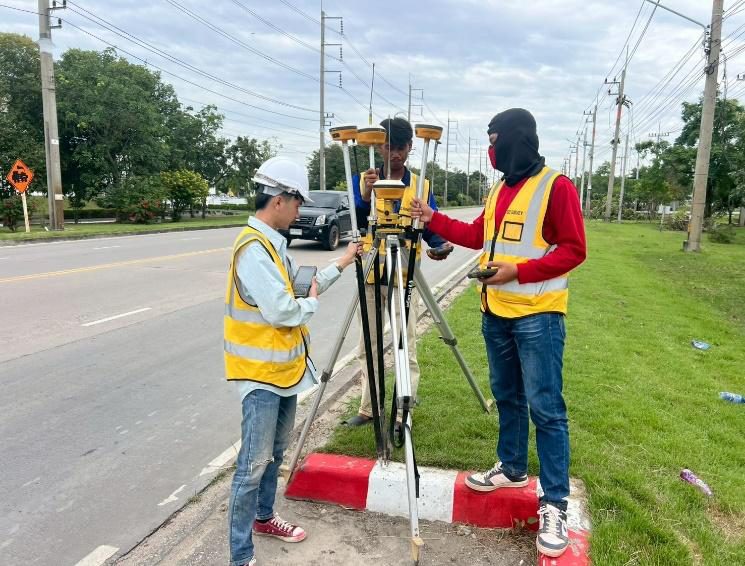

1. กำหนดระบบพิกัดและวางแผนการสำรวจ เลือกระบบพิกัดอ้างอิง (WGS84, TM47 หรือ TM48) ตามมาตรฐานหน่วยงาน วางแผนเส้นทางสำรวจและกำหนดตำแหน่ง Control Point ของโครงการ2. ติดตั้ง Base Station และ Rover ติดตั้ง GPS Base Station บนจุดพิกัดที่ทราบค่าแน่นอน Rover รับสัญญาณ RTK Correction ผ่าน Radio Link หรือ NTRIP ได้ความแม่นยำ ±1–3 ซม. ทันที3. สำรวจเก็บข้อมูลภาคสนาม เดิน Rover เก็บจุด Spot Level จุดเปลี่ยนความสูง แนวโครงสร้าง ถนน อาคาร และสิ่งกีดขวางตลอดพื้นที่ บันทึกพิกัด X, Y, Z ทุกจุด4. ประมวลผลและจัดทำแผนที่ นำข้อมูลเข้า AutoCAD Civil 3D หรือ ArcGIS สร้าง TIN Model และ Contour Line ทุก 0.25–1 เมตร จัดทำแผนที่ชั้นความสูง5. ตรวจสอบและส่งมอบรายงาน ตรวจสอบความถูกต้องของแผนที่กับสภาพภาคสนาม ส่งมอบ AutoCAD DWG, Shapefile และ PDF พร้อมรายงานพิกัดอ้างอิง รับรองโดยวิศวกร
ตารางสรุปบริการสำรวจภูมิประเทศ
← เลื่อนดูตารางทั้งหมด →
บริการ เครื่องมือ ความแม่นยำ ผลลัพธ์ที่ได้ เหมาะสำหรับ
GPS RTK Survey GNSS Receiver ±1–3 ซม. Contour Map, พิกัด พื้นที่โล่ง ขนาดใหญ่ Total Station Survey Topcon SDR ±5 มม. แผนผัง, Cross-section ในเมือง, โรงงาน Drone Topographic DJI Phantom/Matrice ±3–5 ซม. Orthophoto, DSM/DTM พื้นที่ >10 ไร่ Bathymetric Survey Echo Sounder ±5–10 ซม. Depth Map สะพาน, ท่าเรือ Setting Out GPS RTK + TS ±1–3 ซม. พิกัดก่อสร้าง วางแนวโครงสร้าง As-built Survey GPS RTK + TS ±1–5 ซม. แบบสภาพจริง ตรวจรับงาน, รายงาน 3D Point Cloud Drone + Photogrammetry ±3–5 ซม. .las, 3D Model คำนวณ Cut & Fill Riverbed Survey Echo Sounder + GPS ±10 ซม. Bed Profile วิเคราะห์กัดเซาะ
เมื่อไหร่ควรจ้างสำรวจภูมิประเทศ?

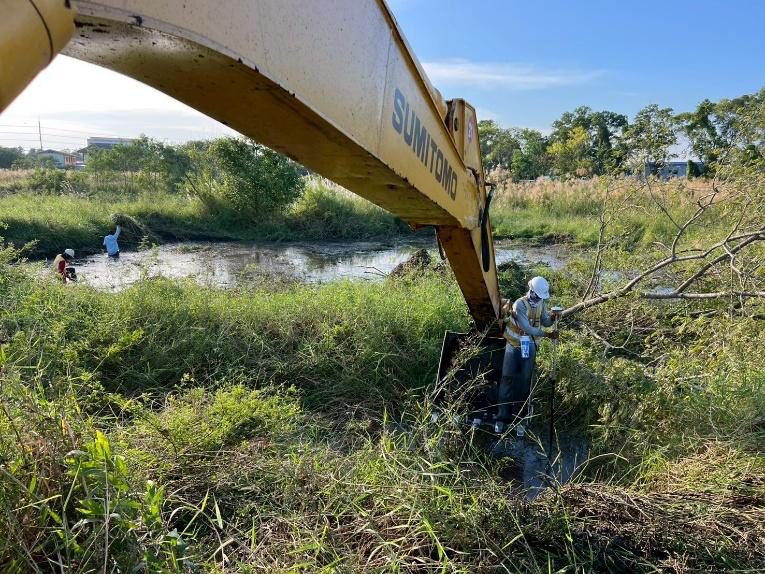

ก่อนออกแบบโครงการทุกประเภท ข้อมูล Contour Map ที่แม่นยำเป็นพื้นฐานของการออกแบบระบบระบายน้ำ ถนน และฐานรากก่อนยื่นขออนุญาตก่อสร้าง หน่วยงานราชการหลายแห่งกำหนดให้มีแผนที่สำรวจจากวิศวกรประกอบการยื่นคำของานก่อสร้างที่ต้องคำนวณดิน Cut & Fill ข้อมูล DTM ก่อนและหลังขุดถมช่วยคำนวณปริมาณดินและต้นทุนได้แม่นยำงานก่อสร้างใกล้แหล่งน้ำ ต้องการข้อมูลความลึกและสภาพพื้นท้องน้ำเพื่อออกแบบฐานรากและโครงสร้างป้องกันโครงการที่ต้องรายงาน EIA ต้องการแผนที่ภูมิประเทศ Orthophoto และข้อมูลพื้นที่ที่ถูกต้องประกอบรายงาน
งานสำรวจภูมิประเทศมักทำควบคู่กับงานเจาะสำรวจดิน (Soil Boring Test) เพื่อให้ได้ทั้งข้อมูลพื้นผิวและชั้นดินใต้ดินครบสำหรับการออกแบบฐานราก ดูตัวอย่างงานจริงได้ที่เคสเจาะสำรวจดินกลางทะเล ซึ่งใช้การสำรวจพิกัด GPS ร่วมด้วย
อ่านความรู้เพิ่มเติม: Topographic Survey คืออะไร ขั้นตอน ผลลัพธ์ ใช้เวลากี่วัน และ เปรียบเทียบ GPS RTK vs Total Station vs Drone เลือกวิธีสำรวจแบบไหนดี
คำถามที่พบบ่อย — สำรวจภูมิประเทศ
Topographic Survey คืออะไร และแตกต่างจาก Cadastral Survey อย่างไร?+ Topographic Survey คือการสำรวจวัดระดับความสูงและรูปร่างภูมิประเทศเพื่อจัดทำแผนที่ชั้นความสูง ใช้สำหรับงานวิศวกรรมและก่อสร้าง ส่วน Cadastral Survey หรือการรังวัดที่ดินเน้นเรื่องขอบเขตและเนื้อที่ที่ดินตามกฎหมาย SPN ให้บริการ Topographic Survey สำหรับงานวิศวกรรมทุกประเภท
GPS RTK กับ Total Station ควรใช้แบบไหนสำหรับงานของฉัน?+ GPS RTK เหมาะกับพื้นที่โล่งขนาดใหญ่ที่มีสัญญาณดาวเทียมชัดเจน ทำงานเร็ว ความแม่นยำ ±1–3 ซม. ส่วน Total Station เหมาะกับพื้นที่ในเมืองหรือมีสิ่งกีดขวาง เช่น อาคาร ต้นไม้ โรงงาน ความแม่นยำ ±5 มม. ในงานจริง SPN มักใช้ทั้งสองร่วมกันเพื่อผลที่ดีที่สุด
Drone Survey แม่นยำพอสำหรับงานก่อสร้างหรือเปล่า?+ ขึ้นอยู่กับงาน สำหรับงานคำนวณปริมาณดิน Cut & Fill, Orthophoto, และ 3D Model Drone Survey มีความแม่นยำ ±3–5 ซม. เพียงพอและรวดเร็วกว่ามาก แต่สำหรับงาน Setting Out หรือ As-built ที่ต้องการความแม่นยำระดับ ±1–2 ซม. ยังต้องใช้ GPS RTK หรือ Total Station
Bathymetric Survey คืออะไร และใช้กับงานอะไร?+ Bathymetric Survey คือการวัดความลึกและสำรวจสภาพพื้นท้องน้ำด้วย Echo Sounder (เครื่องวัดคลื่นเสียงใต้น้ำ) ผลลัพธ์เป็นแผนที่ความลึก (Depth Map) และโปรไฟล์พื้นท้องน้ำ ใช้สำหรับออกแบบสะพาน ท่าเทียบเรือ คำนวณงานขุดลอก และวิเคราะห์การกัดเซาะฐานรากสะพาน
ผลการสำรวจจะส่งมอบในรูปแบบไฟล์อะไร?+ ส่งมอบตามที่ลูกค้าต้องการ ได้แก่ AutoCAD DWG/DXF, PDF แผนที่, Shapefile (.shp) สำหรับ GIS, Orthophoto .tif, 3D Point Cloud .las/.laz, รายงานพิกัด Excel และรายงานสำรวจฉบับสมบูรณ์ พิกัดอ้างอิง WGS84 หรือ TM47/TM48 ตามมาตรฐานกรมที่ดิน
สำรวจพื้นที่ 1 ไร่ใช้เวลานานแค่ไหน และราคาเท่าไหร่?+ พื้นที่ 1–10 ไร่ใช้เวลาสำรวจภาคสนาม 1–2 วัน ประมวลผลและจัดทำแผนที่ 2–3 วัน ราคาขึ้นอยู่กับวิธีสำรวจ ความละเอียด ระยะทาง และความซับซ้อนของพื้นที่ ติดต่อ SPN เพื่อรับใบเสนอราคาฟรีภายใน 24 ชั่วโมง
ระบบพิกัด TM47 และ TM48 แตกต่างกันอย่างไร?+ TM47 ครอบคลุมพื้นที่ฝั่งตะวันตกและกลางของประเทศไทย (UTM Zone 47) ส่วน TM48 ครอบคลุมฝั่งตะวันออก (UTM Zone 48) อ้างอิงได้ทั้ง Indian 1975 Datum (งานกรมที่ดิน/แผนที่เดิม) และ WGS84 (งาน GNSS สมัยใหม่) SPN สามารถส่งมอบผลสำรวจในระบบพิกัดและ Datum ที่ลูกค้าต้องการ รวมถึงแปลงระหว่าง WGS84 และ TM47/TM48
SPN รับงานสำรวจต่างจังหวัดได้ไหม?+ รับงานทั่วประเทศไทยครับ มีประสบการณ์สำรวจทั้งในพื้นที่ราบ ภูเขา ริมน้ำ และชายฝั่ง ตั้งแต่โครงการในกรุงเทพฯ ปริมณฑล ภาคกลาง ภาคตะวันออก จนถึงโครงการในต่างจังหวัดทั่วประเทศ ติดต่อเพื่อรับใบเสนอราคาพร้อมประเมินค่าเดินทาง
Drone Survey ต้องขออนุญาตบินโดรนหรือไม่?+ ต้องครับ การบินโดรนเชิงพาณิชย์ในประเทศไทยต้องขึ้นทะเบียนผู้บังคับโดรนกับ CAAT (สำนักงานการบินพลเรือนแห่งประเทศไทย) และขึ้นทะเบียนตัวเครื่องกับ กสทช. รวมถึงขออนุญาตเพิ่มเติมหากบินในเขตควบคุม ทีมงาน SPN มีใบอนุญาตครบถ้วนและดำเนินการประสานขออนุญาตพื้นที่ให้ลูกค้า
