Topographic Survey คืออะไร?
การสำรวจภูมิประเทศ (Topographic Survey) คือ การรังวัดเก็บค่าพิกัด (X, Y) และระดับความสูง (Z) ของจุดต่าง ๆ บนพื้นที่ แล้วนำมาประมวลผลเป็นแผนที่แสดงความสูง-ต่ำของพื้นดิน ตำแหน่งสิ่งปลูกสร้าง ต้นไม้ใหญ่ ถนน แนวรั้ว เสาไฟฟ้า และสาธารณูปโภคต่าง ๆ
แผนที่ภูมิประเทศเป็น ข้อมูลตั้งต้นของงานออกแบบแทบทุกประเภท ตั้งแต่บ้าน อาคาร โรงงาน ถนน ไปจนถึงระบบระบายน้ำ เพราะผู้ออกแบบต้องรู้สภาพพื้นที่จริงก่อนกำหนดระดับอาคาร คำนวณดินตัด-ถม และวางแนวระบายน้ำ
งานสำรวจในประเทศไทยอ้างอิงระบบพิกัด UTM Zone 47N/48N โยงค่าจากหมุดหลักฐานของกรมแผนที่ทหารหรือกรมที่ดิน อ้างอิงได้ทั้ง Indian 1975 Datum (งานแผนที่เดิม) และ WGS84 (งาน GNSS สมัยใหม่) เพื่อให้แผนที่นำไปใช้ต่อร่วมกับข้อมูลอื่นได้ถูกต้อง
ได้ผลลัพธ์อะไรบ้างจากงานสำรวจ?
- แผนที่เส้นชั้นความสูง (Contour Map) — เส้นชั้นความสูงถี่ 0.25–1.00 เมตร ตามความละเอียดที่ต้องการ
- ค่าระดับจุด (Spot Elevation) — ระดับพื้นดินตามตำแหน่งสำคัญ พร้อมหมุดหลักฐาน (Benchmark) ในพื้นที่
- แผนผังสิ่งปลูกสร้างและสาธารณูปโภค — อาคาร รั้ว ถนน เสาไฟ ท่อระบายน้ำ แนวคลอง
- ไฟล์ดิจิทัล — AutoCAD (DWG) และ PDF พร้อมพิกัดอ้างอิง นำไปออกแบบต่อได้ทันที
- แบบจำลอง 3 มิติ / คำนวณปริมาตร — Surface Model สำหรับคำนวณปริมาณดินตัด-ถม (Cut-Fill) กรณีต้องถมดินหรือปรับระดับ
ใช้เครื่องมืออะไรในการสำรวจ?
เครื่องมือหลักมี 3 กลุ่ม เลือกใช้ตามสภาพพื้นที่และความละเอียดที่ต้องการ

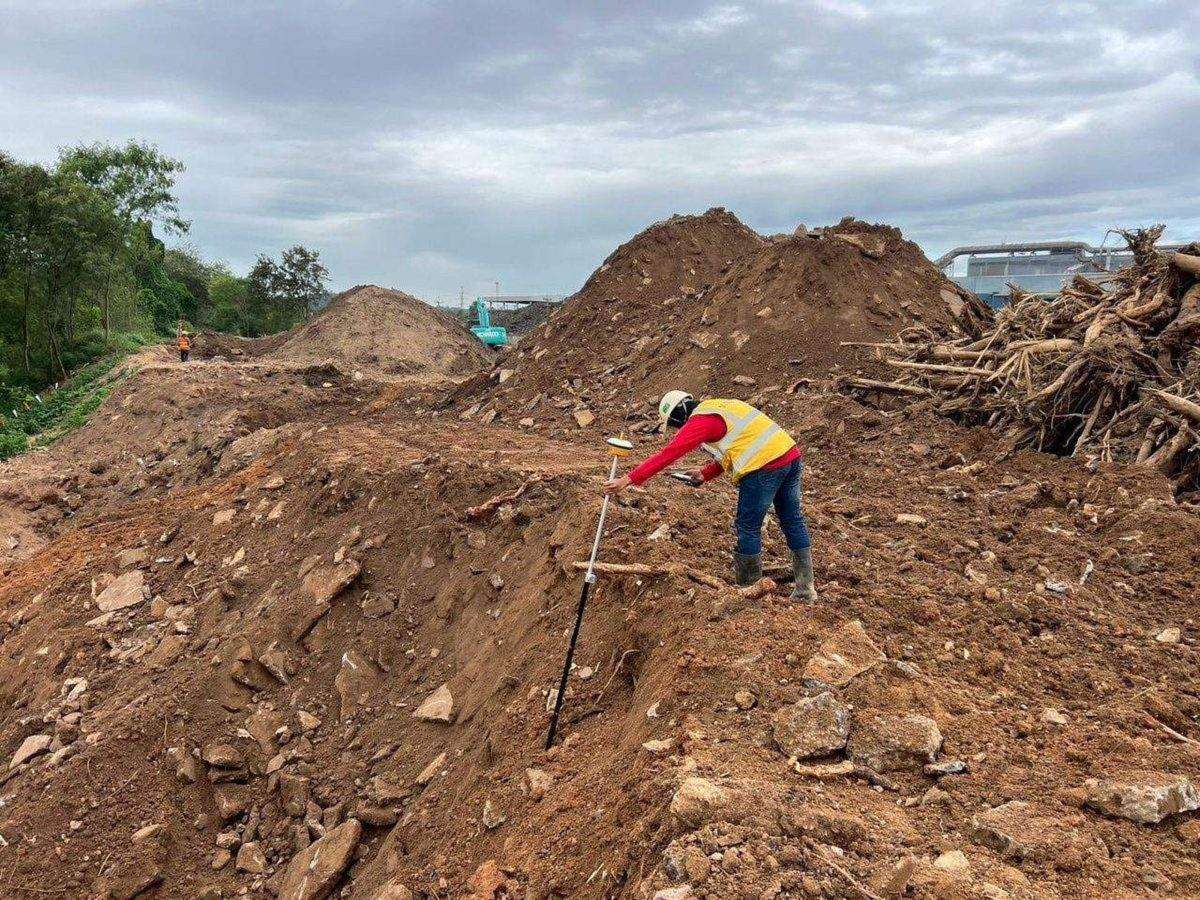

- GPS/GNSS แบบ RTK — ความแม่นยำระดับ ±1–3 ซม. เก็บจุดได้เร็ว เหมาะพื้นที่เปิดโล่ง
- กล้องประมวลผลรวม (Total Station) — ความแม่นยำระดับมิลลิเมตร (±5 มม.) เหมาะงานที่ต้องการความละเอียดสูงและจุดใต้ร่มไม้หรือใกล้อาคาร

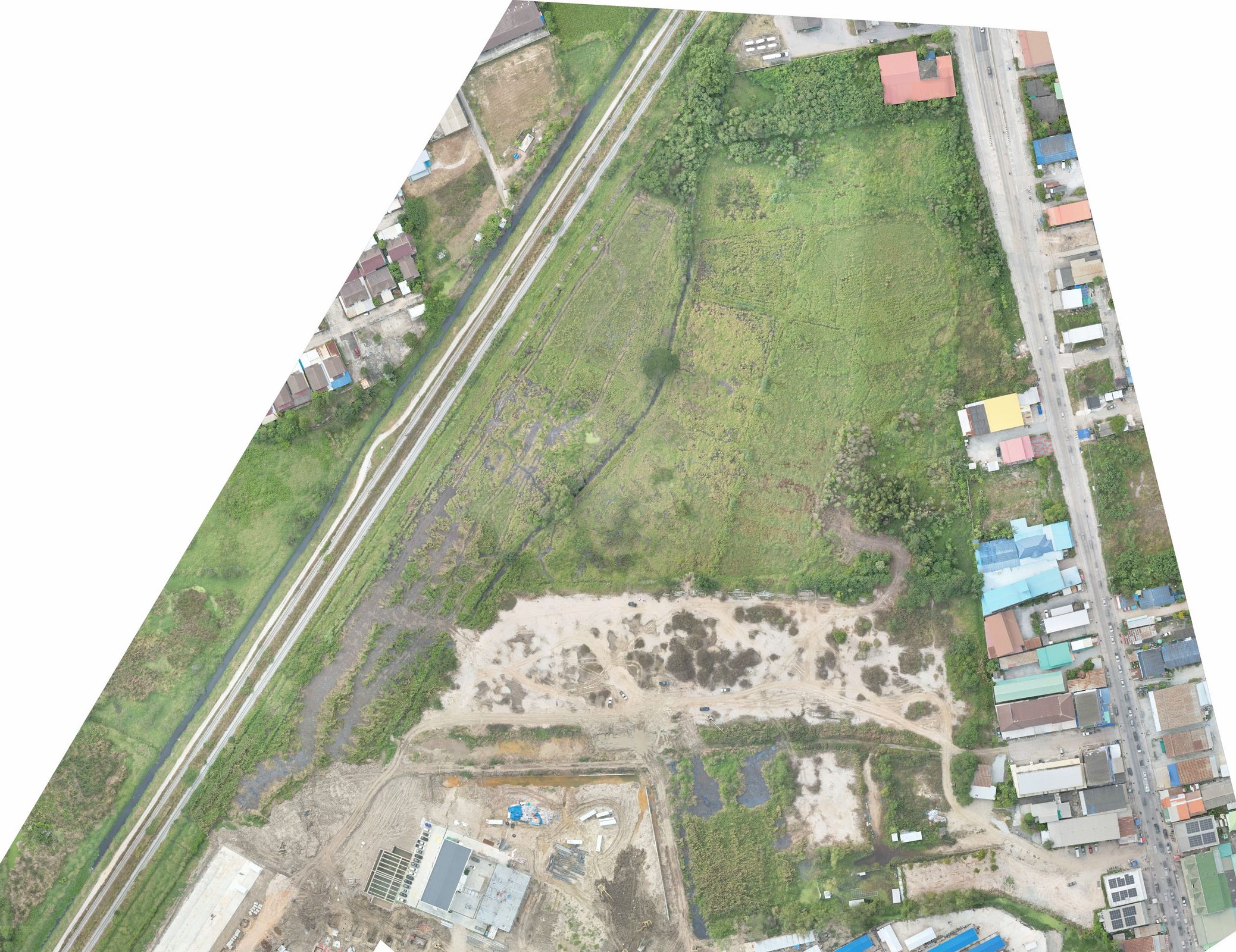

- โดรนสำรวจ (UAV Photogrammetry) — เหมาะพื้นที่ขนาดใหญ่ ได้ภาพถ่ายทางอากาศ Orthophoto และแบบจำลองพื้นผิว ความแม่นยำ ±3–5 ซม. เมื่อมีจุดควบคุมภาคพื้นดิน (GCP)
อ่านเปรียบเทียบละเอียดได้ที่บทความ GPS RTK vs Total Station vs Drone เลือกวิธีสำรวจแบบไหนดี
ขั้นตอนการสำรวจภูมิประเทศมีอะไรบ้าง?
งานสำรวจภูมิประเทศมาตรฐานมี 5 ขั้นตอนหลัก ดังนี้
- รับข้อมูลและวางแผนงาน — ตรวจสอบขอบเขตพื้นที่ วัตถุประสงค์การใช้งาน และความละเอียดที่ผู้ออกแบบต้องการ
- วางหมุดควบคุม (Control Point / Benchmark) — โยงค่าพิกัดและระดับจากหมุดหลักฐานอ้างอิง เข้าสู่พื้นที่โครงการ
- เก็บข้อมูลภาคสนาม — รังวัดจุดระดับ สิ่งปลูกสร้าง และรายละเอียดภูมิประเทศด้วย GPS RTK, Total Station หรือโดรน ตามสภาพพื้นที่
- ประมวลผลและเขียนแผนที่ — ตรวจสอบความถูกต้องของข้อมูล จัดทำ Contour Map และแผนผังใน AutoCAD
- ส่งมอบงาน — แผนที่ฉบับพิมพ์ + ไฟล์ DWG/PDF พร้อมรายการหมุดหลักฐาน ลงนามรับรองโดยวิศวกร
สำรวจภูมิประเทศใช้เวลากี่วัน?
ระยะเวลาขึ้นกับขนาดพื้นที่ ความหนาแน่นของรายละเอียด และสภาพสิ่งกีดขวาง ตัวเลขโดยประมาณสำหรับงานทั่วไป:
| ขนาดพื้นที่ | งานภาคสนาม | ประมวลผล + เขียนแผนที่ |
|---|---|---|
| ไม่เกิน 5 ไร่ | ประมาณ 1 วัน | 2–3 วันทำการ |
| 5–20 ไร่ | 1–3 วัน | 3–5 วันทำการ |
| 20–100 ไร่ | 3–7 วัน | 5–10 วันทำการ |
| งานแนวเส้นทาง (Route) | ขึ้นกับระยะทาง | ประเมินตามโครงการ |
พื้นที่ที่มีป่ารก อาคารหนาแน่น หรือเข้าถึงยาก จะใช้เวลาเพิ่มขึ้นจากตารางนี้
ค่าสำรวจภูมิประเทศเท่าไหร่?
ค่าบริการสำรวจภูมิประเทศขึ้นกับปัจจัยหลัก 4 ข้อ ได้แก่ ขนาดพื้นที่, ความละเอียดของเส้นชั้นความสูง, สภาพสิ่งกีดขวางในพื้นที่ และ ระยะทางของหน้างาน เนื่องจากแต่ละโครงการต่างกันมาก SPN จึงประเมินราคาตามหน้างานจริง — ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชม. โทร 064-746-9601 หรือ LINE @spnth
หมายเหตุ: ราคางานสำรวจยังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน
เมื่อไหร่ต้องทำ Topographic Survey?
- ก่อนออกแบบอาคาร/โรงงาน — กำหนดระดับพื้นอาคารและวางผังให้เหมาะกับสภาพพื้นที่จริง
- ก่อนถมดินหรือปรับระดับที่ดิน — คำนวณปริมาตรดินตัด-ถมได้แม่นยำ ควบคุมงบประมาณ
- งานออกแบบถนนและระบบระบายน้ำ — ต้องรู้ความลาดของพื้นที่เพื่อกำหนดทิศทางการไหล
- ประกอบรายงานศึกษาโครงการ — เช่น งานศึกษาความเหมาะสมหรือรายงานด้านสิ่งแวดล้อม
- ตรวจสอบก่อนซื้อ-ขายที่ดิน — ทราบสภาพความสูง-ต่ำจริง ประเมินค่าถมดินก่อนตัดสินใจ
โครงการก่อสร้างส่วนใหญ่มักทำสำรวจภูมิประเทศคู่กับการเจาะสำรวจดิน ในคราวเดียว เพราะผู้ออกแบบต้องใช้ทั้งข้อมูลผิวดินและข้อมูลชั้นดินใต้ดินประกอบกัน
เลือกบริษัทรับสำรวจภูมิประเทศยังไง?
- ✅ ทีมงานมีประสบการณ์ และมีวิศวกรใบอนุญาตสภาวิศวกร (กว.) ควบคุมและลงนามรับรองผลงาน
- ✅ เครื่องมือได้รับการสอบเทียบ (Calibration) ทั้ง GPS, Total Station และกล้องระดับ
- ✅ โยงค่าจากหมุดหลักฐานอ้างอิงจริง ระบุระบบพิกัดและ Datum ชัดเจนในแผนที่
- ✅ ส่งมอบครบ ทั้งแผนที่ ไฟล์ DWG และรายการหมุดหลักฐาน ไม่ใช่เฉพาะ PDF
- ✅ มีผลงานอ้างอิง ในงานประเภทเดียวกับโครงการของคุณ
สรุป
Topographic Survey คือจุดเริ่มต้นของงานออกแบบก่อสร้างที่ดี ให้ข้อมูลความสูง-ต่ำและรายละเอียดพื้นที่ที่ผู้ออกแบบต้องใช้จริง SPN Soil Engineering ให้บริการสำรวจภูมิประเทศครบวงจร ทั้ง GPS RTK, Total Station และโดรนสำรวจ พร้อมงานสำรวจภูมิประเทศ ทางน้ำ และ UAV โดยทีมเดียวกับงานเจาะสำรวจดินและทดสอบเสาเข็มของ SPN Group ประสบการณ์กว่า 20 ปี รับงานทั่วประเทศ
ตรวจทานโดยวิศวกรโยธา (สภาวิศวกร COE) · เผยแพร่/อัปเดต: 7 กรกฎาคม 2569
