Inclinometer คืออะไร ทำงานอย่างไร?

Inclinometer คือระบบวัดการเคลื่อนตัวด้านข้างของดินที่ประกอบด้วยสองส่วน คือ ท่อนำ (Guide Casing) ที่ฝังดิ่งในหลุมเจาะ ภายในมีร่องบังคับทิศ 4 ร่อง และหัววัดความเอียง (Probe) ที่มีล้อประคองวิ่งตามร่อง ผู้อ่านค่าหย่อนหัววัดลงถึงปลายท่อ แล้วดึงขึ้นทีละช่วง 0.5 เมตร หัววัดจะอ่านมุมเอียงของท่อ ณ ช่วงนั้น เมื่อดินขยับ ท่อนำจะโก่งตามดิน มุมเอียงที่อ่านได้จึงเปลี่ยนไปจากค่าฐาน การใช้งานแบบหยั่งหัววัดนี้อ้างอิงมาตรฐาน ASTM D6230

การคำนวณมี 3 ขั้น ขั้นแรกแปลงมุมเอียง θ ของแต่ละช่วงเป็นระยะเบี่ยงเบนด้านข้างด้วยสูตร d = L × sin θ โดย L คือระยะช่วงอ่าน 0.5 เมตร ขั้นที่สองนำระยะของทุกช่วงมาสะสมจากปลายท่อขึ้นมาถึงปากท่อ ขั้นที่สามนำเส้นที่ได้ไปลบกับค่าฐาน ผลลัพธ์คือการเคลื่อนตัวด้านข้างของดินที่แต่ละระดับความลึก ร่อง 4 ร่องในท่อนำแบ่งเป็น 2 แกนตั้งฉากกัน แกน A จัดให้ชี้ตามทิศที่คาดว่าดินจะเคลื่อนตัว ส่วนแกน B ตั้งฉากกับแกน A

ภาพ 2 มิติด้านล่างแสดงหลักการทั้งหมดในภาพเดียว ให้ดูจากซ้ายไปขวา ซ้ายคือหน้าตัดหลุมเจาะที่ท่อนำโก่งตามดิน กลางคือภาพขยายหนึ่งช่วงอ่านและแปลนร่องท่อ ขวาคือกราฟการเคลื่อนตัวสะสมที่ได้จากการวัด

แบบจำลอง 2 มิติ หลักการทำงานของ Inclinometer ตั้งแต่ท่อนำในหลุมเจาะ การอ่านมุมเอียงทีละช่วง จนถึงกราฟการเคลื่อนตัวสะสมตามความลึก ภาพตัดขวางเชิงแนวคิด ด้านซ้ายเป็นหลุมเจาะที่ติดตั้งท่อนำมีร่องและกรอกรอบท่อด้วยซีเมนต์เบนโทไนต์ ปลายท่อฝังในชั้นดินที่ไม่เคลื่อนตัว ชั้นดินด้านบนเคลื่อนตัวไปทางขวา ทำให้ท่อนำโก่งตามดิน เส้นประแนวดิ่งคือตำแหน่งท่อตอนอ่านค่าฐาน ภายในท่อมีหัววัดที่มีล้อวิ่งตามร่อง ต่อสายเคเบิลขึ้นไปยังเครื่องอ่านค่าบนผิวดิน ตรงกลางด้านบนเป็นภาพขยายหนึ่งช่วงอ่าน หัววัดยาว L เท่ากับ 0.5 เมตร เอียงเป็นมุมทีตาจากแนวดิ่ง ระยะเบี่ยงเบนด้านข้างของช่วงนั้นเท่ากับ L คูณไซน์ทีตา ตรงกลางด้านล่างเป็นแปลนท่อนำ มีร่องบังคับทิศ 4 ร่อง แกน A0 ชี้ไปทางทิศที่คาดว่าดินจะเคลื่อนตัว แกน B ตั้งฉากกับแกน A ด้านขวาเป็นกราฟการเคลื่อนตัวสะสมเทียบความลึก เส้นประแนวดิ่งคือค่าฐาน เส้นสีส้มคือรอบการอ่านล่าสุด ค่าสะสมเริ่มจากศูนย์ที่ปลายท่อแล้วเพิ่มขึ้นจนถึงปากท่อ เป็นค่าสมมติเพื่อแสดงหลักการ แถบล่างสรุปสามขั้นของการคำนวณ อ่านมุมเอียงทุก 0.5 เมตร แปลงเป็นระยะ และสะสมจากปลายล่างขึ้นบน แบบจำลอง 2 มิติ (2D): Inclinometer วัดมุมเอียง แล้วสะสมเป็นการเคลื่อนตัว แผนภาพไม่ตามมาตราส่วน เครื่องอ่านค่า + สายเคเบิล ดินเคลื่อนตัว ชั้นดินแข็ง ไม่เคลื่อนตัว 1 ท่อนำมีร่อง Guide Casing 2 Grout รอบท่อ ซีเมนต์เบนโทไนต์ 3 หัววัด (Probe) ล้อวิ่งตามร่อง 4 ปลายท่อ ฝังในชั้นที่ไม่ขยับ แนวท่อเดิม (ค่าฐาน) 5 1 ช่วงอ่าน θ d = L × sin θ L = 0.5 ม. ระยะช่วงอ่าน แนวดิ่ง 6 แปลนท่อนำ: 4 ร่อง A0 A180 B180 B0 A0 ชี้ทิศที่คาดว่าดินจะเคลื่อน 7 กราฟการเคลื่อนตัวสะสม การเคลื่อนตัวสะสม → ความลึก ↓ ปากท่อ ปลายท่อ ปลายท่อ = 0 (จุดอ้างอิง) ค่าฐาน รอบล่าสุด สะสมขึ้นบน ค่าสมมติ · ภาพเชิงแนวคิด A อ่านมุมเอียงทุก 0.5 ม. ดึงหัววัดขึ้นทีละช่วง B แปลงเป็นระยะ L × sin θ ค่าเบี่ยงเบนของแต่ละช่วง C สะสมจากปลายล่างขึ้นบน ลบค่าฐาน = การเคลื่อนตัว
แบบจำลอง 2 มิติ — ① ท่อนำมีร่อง (Guide Casing) ② วัสดุกรอกรอบท่อ (ซีเมนต์เบนโทไนต์) ทำให้ท่อเคลื่อนตัวไปพร้อมดิน ③ หัววัดที่ล้อวิ่งตามร่อง ④ ปลายท่อฝังในชั้นที่ไม่เคลื่อนตัวเพื่อเป็นจุดอ้างอิง ⑤ หนึ่งช่วงอ่าน ระยะเบี่ยงเบน d = L × sin θ โดย L = 0.5 เมตร ⑥ แปลนท่อนำ 4 ร่อง แกน A0 ชี้ทิศที่คาดว่าดินจะเคลื่อนตัว ⑦ กราฟการเคลื่อนตัวสะสมเทียบค่าฐาน ค่าในกราฟเป็นค่าสมมติเพื่อแสดงหลักการ (ภาพ: SPN Soil Engineering)

จุดที่ทำให้ Inclinometer ต่างจากการวัดที่ผิวดินคือบอก "ความลึก" ของการเคลื่อนตัวได้ หมุดวัดระดับผิวดินบอกได้เพียงว่าผิวดินขยับ แต่ Inclinometer ชี้ได้ว่าการเคลื่อนตัวกระจุกอยู่ที่ระดับใด ซึ่งก็คือตำแหน่งของระนาบเลื่อน (Slip Plane) ข้อมูลนี้ใช้ทั้งวินิจฉัยสาเหตุและเลือกแนวทางแก้ไข Inclinometer เป็น 1 ใน 10 เครื่องมือวัดหลักของงานธรณีเทคนิค อ่านภาพรวมทั้งระบบได้ในบทความเครื่องมือวัดทางธรณีเทคนิค (Instrumentation) คืออะไร

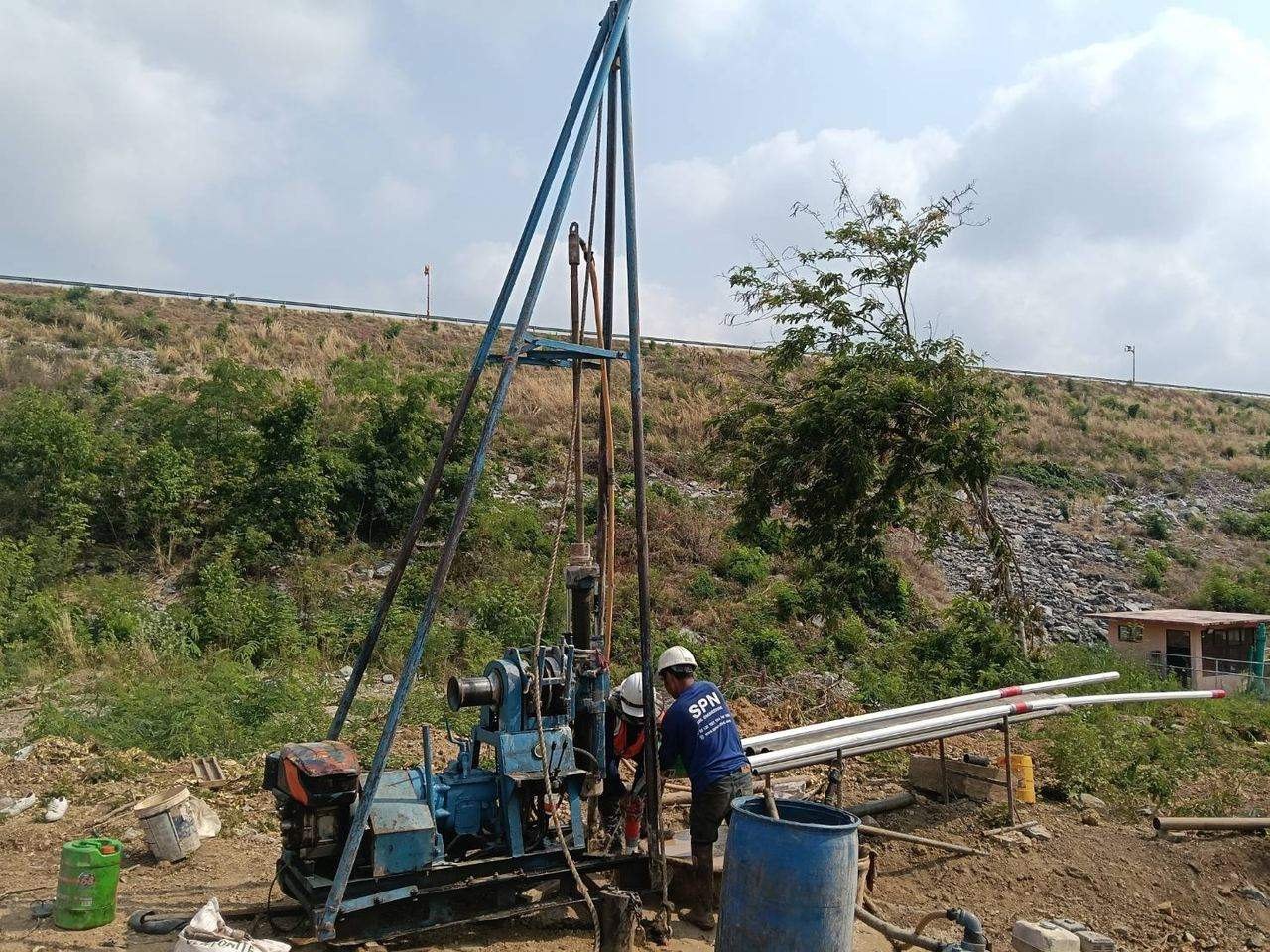

เจาะและติดตั้งท่อนำ Inclinometer ในคันดินโครงการโรงไฟฟ้าพลังน้ำ โดยทีมงาน SPN
งานเจาะและติดตั้งท่อนำ Inclinometer ในคันดิน — ปลายท่อต้องหยั่งลึกถึงชั้นที่ถือว่าไม่เคลื่อนตัวเพื่อใช้เป็นจุดอ้างอิง (ภาพ: SPN Soil Engineering)

ติดตั้ง Inclinometer อย่างไรให้ค่าที่ได้เชื่อถือได้?

การติดตั้ง Inclinometer คือการเจาะหลุม ฝังท่อนำ และกรอกรอบท่อให้ท่อเคลื่อนตัวไปพร้อมดิน โดยปลายท่อต้องอยู่ในชั้นที่ไม่เคลื่อนตัว คุณภาพข้อมูลถูกตัดสินตั้งแต่วันติดตั้ง เพราะท่อนำที่ฝังแล้วแก้ไขไม่ได้ ลำดับงานที่ใช้จริงมี 5 ขั้น

1. เจาะหลุมนำ ขนาดประมาณ 100–150 มม. ลึกกว่าโซนที่คาดว่าจะเคลื่อนตัวอย่างน้อย 3 เมตร จนถึงชั้นที่ถือว่าไม่เคลื่อนตัว ทั้งนี้ขึ้นอยู่กับข้อกำหนดของแต่ละโครงการ เหตุผลคือการคำนวณสะสมค่าเริ่มจากปลายท่อ ถ้าปลายท่อขยับตามดิน ค่าที่ได้จะเป็นการเคลื่อนตัวสัมพัทธ์ที่ต่ำกว่าจริง

2. ติดตั้งท่อนำ ใช้ท่อ ABS ขนาดเส้นผ่านศูนย์กลางภายนอกประมาณ 70 มม. ต่อทีละท่อนแล้วหย่อนลงหลุม จัดแนวร่องแกน A ให้ตรงทิศทางการเคลื่อนตัวหลักที่คาดไว้ เช่น ตั้งฉากกับแนวขุด หรือชี้ตามทิศลาดเอียง

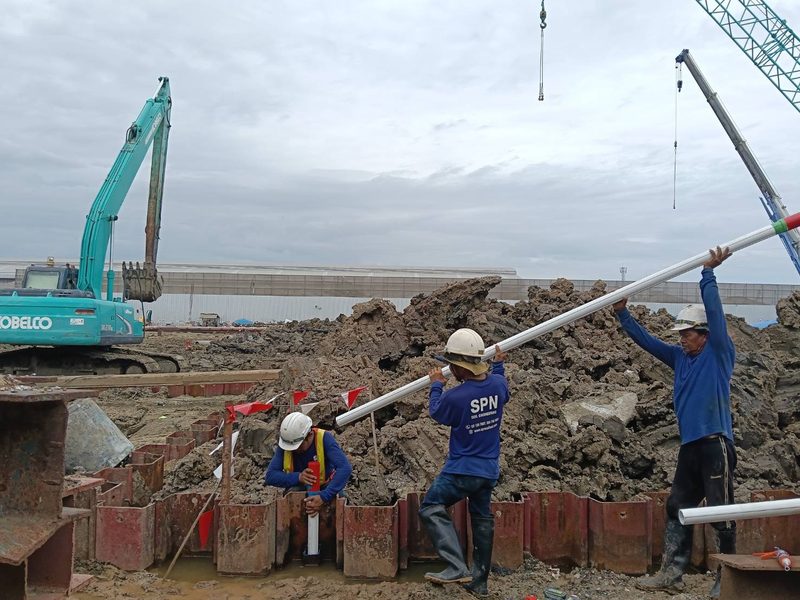

ทีมงาน SPN ยกท่อนำ Inclinometer ต่อทีละท่อนหย่อนลงหลุมเจาะข้างแนวเข็มพืดในงานขุด
ยกท่อนำ (Guide Casing) ต่อทีละท่อนแล้วหย่อนลงหลุมเจาะ — ต้องจัดแนวร่องแกน A ให้ตรงทิศทางการเคลื่อนตัวหลักที่คาดไว้ตลอดทุกท่อน (ภาพ: SPN Soil Engineering)

3. กรอกรอบท่อ ด้วยซีเมนต์เบนโทไนต์ (Cement-Bentonite Grout) เพื่อให้ท่อเคลื่อนตัวไปพร้อมดินรอบข้าง แล้วรออย่างน้อย 24 ชั่วโมงให้วัสดุเซ็ตตัวก่อนอ่านค่า

4. อ่านค่าฐาน (Baseline) อ่านทั้งแกน A และ B ทุก 0.5 เมตร หลายรอบจนค่านิ่ง และต้องเก็บให้เสร็จก่อนเริ่มกิจกรรมก่อสร้าง ค่าฐานคือตัวเทียบของทุกรอบที่ตามมา ถ้าเก็บไม่ดี ข้อมูลทั้งชุดจะตีความไม่ได้

5. ป้องกันหัวท่อ ทำฝาครอบและบ่อป้องกันหัวท่อจากเครื่องจักรหน้างาน พร้อมบันทึกพิกัดและระดับอ้างอิงของแต่ละจุดวัด

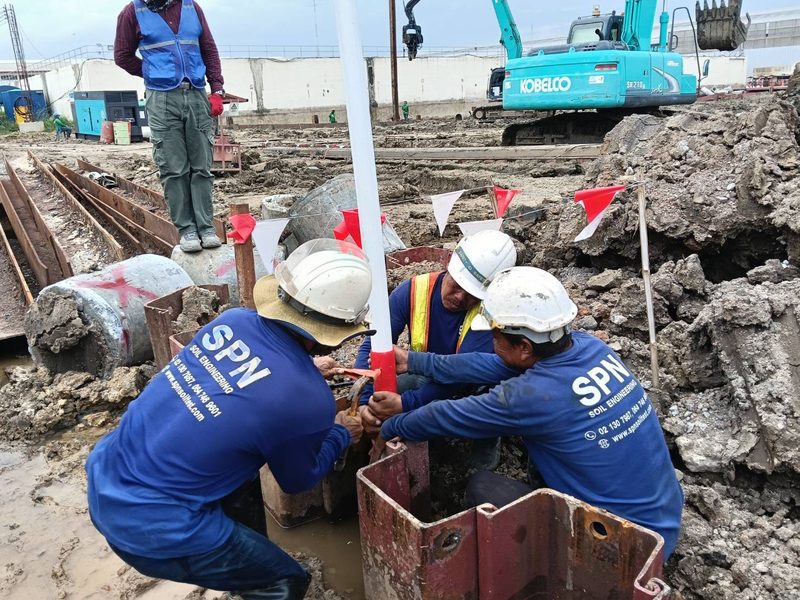

ทีมงาน SPN ต่อข้อต่อท่อนำ Inclinometer และยึดตำแหน่งหัวท่อที่ปากหลุมข้างแนวเข็มพืด
ต่อข้อต่อท่อนำและยึดตำแหน่งที่ปากหลุม — รอยต่อทุกจุดต้องแน่นและร่องบังคับทิศตรงแนวเดิม เพื่อให้หัววัดวิ่งได้ต่อเนื่องตลอดความลึก (ภาพ: SPN Soil Engineering)

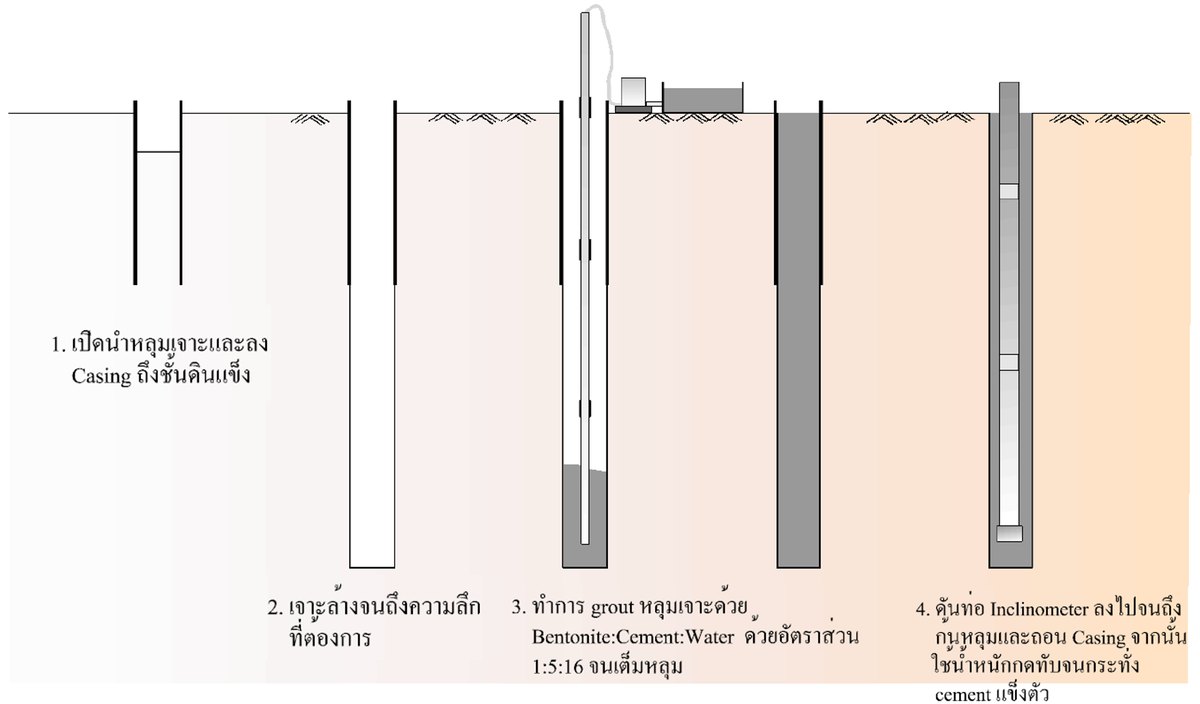

แผนภาพ 4 ขั้นตอนการติดตั้ง Inclinometer ในหลุมเจาะ: เปิดนำหลุมและลง Casing ถึงชั้นดินแข็ง เจาะล้างจนถึงความลึกที่ต้องการ grout ด้วย Bentonite:Cement:Water 1:5:16 และดันท่อ Inclinometer ลงจนถึงก้นหลุมแล้วถอน Casing
ลำดับการติดตั้ง Inclinometer ในหลุมเจาะ (Installing Inclinometer in Borehole) — (1) เปิดนำหลุมเจาะและลง Casing ถึงชั้นดินแข็ง (2) เจาะล้างจนถึงความลึกที่ต้องการ (3) grout หลุมเจาะด้วย Bentonite:Cement:Water อัตราส่วน 1:5:16 จนเต็มหลุม (4) ดันท่อ Inclinometer ลงจนถึงก้นหลุมและถอน Casing จากนั้นใช้น้ำหนักกดทับจนกระทั่ง cement แข็งตัว

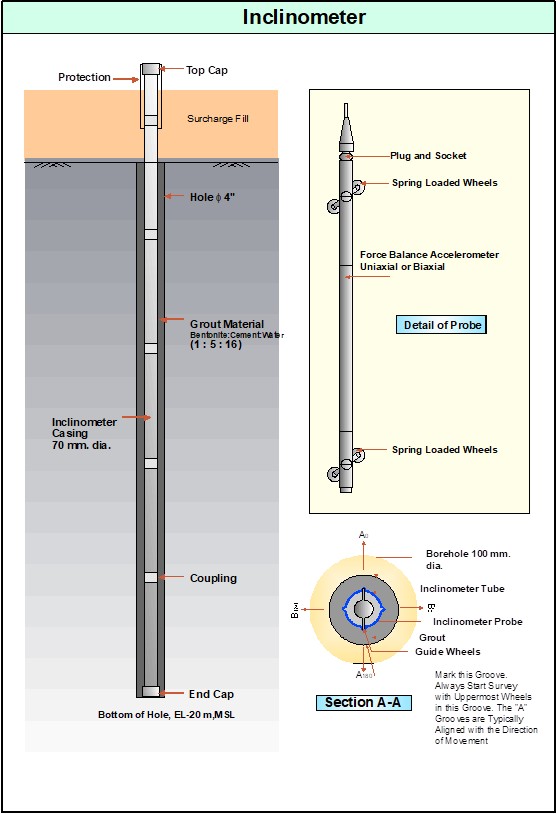

แบบแปลนการติดตั้ง Inclinometer แสดงท่อนำ 70 มม. ในหลุมเจาะขนาด 4 นิ้ว กรอกรอบท่อด้วยซีเมนต์เบนโทไนต์ พร้อมรายละเอียดหัววัดและหน้าตัดร่องบังคับทิศ Section A-A
แบบการติดตั้ง Inclinometer (Schematic of Inclinometer Installation) — ท่อนำเส้นผ่านศูนย์กลาง 70 มม. ในหลุมเจาะขนาด 4 นิ้ว กรอกรอบท่อด้วยซีเมนต์เบนโทไนต์ พร้อมรายละเอียดหัววัด (Probe) และหน้าตัด Section A-A แสดงร่องบังคับทิศแกน A ที่จัดแนวตามทิศทางการเคลื่อนตัวหลัก

อ่านผล Inclinometer อย่างไร?

ผล Inclinometer อ่านจากกราฟ 2 แบบที่ใช้คู่กัน คือกราฟสะสมและกราฟรายช่วง ทั้งสองแบบเทียบกับค่าฐานเสมอ

  • กราฟการเคลื่อนตัวสะสม (Cumulative Displacement) แสดงระยะเคลื่อนตัวรวมของแต่ละระดับเทียบค่าฐาน ใช้ดูรูปร่างการเคลื่อนตัวโดยรวมตลอดความลึก
  • กราฟการเคลื่อนตัวรายช่วง (Incremental Displacement) แสดงการเคลื่อนตัวของแต่ละช่วง 0.5 เมตรแยกกัน ถ้ามีระนาบเลื่อนชัดเจน กราฟจะมีค่าพุ่งที่ระดับเดียวเด่นออกมา ระดับนั้นคือความลึกของระนาบเลื่อน

สิ่งที่วิศวกรดูจริงคือแนวโน้มเทียบเวลา ไม่ใช่ค่าเดี่ยว การเคลื่อนตัวที่เพิ่มด้วยอัตราคงที่แล้วเริ่มเร่งตัวขึ้นเป็นสัญญาณที่ต้องตอบสนองทันที แม้ค่าสัมบูรณ์ยังไม่ถึงเกณฑ์

ทุกรอบการอ่านต้องอ่านสองทิศ คือ 0° และ 180° เพื่อตรวจสอบผลรวม (Checksum) ว่าหัววัดและการอ่านครั้งนั้นเชื่อถือได้ แนวปฏิบัติทั่วไปคือใช้หัววัดและสายเคเบิลชุดเดิม หย่อนในทิศเดิม และหยุดอ่านที่ระดับความลึกเดิมทุกรอบ เพื่อให้ผลแต่ละรอบเทียบกันได้โดยตรง

ใช้กับงานขุดลึกและกำแพงกันดินอย่างไร?

ในงานขุดลึก Inclinometer ใช้วัดการโก่งตัวของกำแพงกันดินและการเคลื่อนตัวของดินหลังกำแพงในแต่ละขั้นการขุด ติดตั้งได้ 2 แบบ แบบแรกฝังท่อนำไว้ในตัวกำแพงตั้งแต่ตอนหล่อ เช่น ใน Diaphragm Wall แบบที่สองเจาะติดตั้งในดินหลังแนวกำแพง ค่าที่อ่านแต่ละรอบบอกว่ากำแพงโก่งตัวเท่าไรและโก่งมากที่สุดที่ระดับใด ต้องอ่านทุกขั้นตอนสำคัญ ทั้งการขุดลงแต่ละชั้น การติดตั้งค้ำยัน และการรื้อค้ำยัน ดูตัวอย่างการใช้งานจริงได้ในกรณีศึกษาระบบกำแพงกันดินชั่วคราวในงานขุดลึก และดูการวางเครื่องมือวัดทั้งระบบได้ในการตรวจวัดงานขุดลึกในกรุงเทพฯ

ภาพ 3 มิติด้านล่างแสดงตำแหน่งติดตั้งทั้งสองแบบในบ่อขุดที่มีค้ำยัน ให้สังเกตว่าปลายท่อทั้งสองอยู่ในชั้นดินแข็ง และเส้นท่อสีม่วงโก่งออกจากเส้นประซึ่งเป็นแนวท่อตอนอ่านค่าฐาน กรอบขวาสรุปประเภทงานที่ใช้ Inclinometer และ 4 ข้อที่ทำให้ค่าที่อ่านเชื่อถือได้

แบบจำลอง 3 มิติ ตำแหน่งติดตั้ง Inclinometer ในงานขุดลึกที่มีกำแพงกันดินและค้ำยัน ภาพสามมิติเชิงแนวคิดของงานขุดลึกที่ตัดให้เห็นหน้าตัด ด้านซ้ายเป็นดินหลังกำแพง ชั้นบนเป็นดินเหนียวอ่อน ชั้นล่างเป็นชั้นดินแข็ง ตรงกลางเป็นกำแพงกันดินที่ปลายฝังในชั้นดินแข็ง ด้านขวาเป็นบ่อขุดที่มีคานรัดและค้ำยันเหล็กสองระดับ กำแพงโก่งตัวเข้าหาบ่อขุดมากที่สุดบริเวณใกล้ระดับก้นบ่อ โดยวาดขยายเกินจริง ท่อ Inclinometer เส้นสีม่วงมีสองตำแหน่ง ตำแหน่งแรกฝังในตัวกำแพง โก่งตามกำแพง ตำแหน่งที่สองเจาะติดตั้งในดินหลังกำแพง ปลายท่อลึกลงถึงชั้นดินแข็ง เส้นประแนวดิ่งคือแนวท่อตอนอ่านค่าฐาน บนผิวดินมีเครื่องอ่านค่าต่อสายเคเบิลเข้าที่ปากท่อ กรอบขวาสรุปงานที่ใช้ Inclinometer ได้แก่ งานขุดลึกและกำแพงกันดิน ลาดดิน คันดินบนดินอ่อน และเขื่อน และสรุปสี่ข้อที่ทำให้ค่าเชื่อถือได้ คือ ปลายท่ออยู่ในชั้นที่ไม่เคลื่อนตัว อ่านค่าฐานก่อนเริ่มงาน ใช้หัววัดเดิมและทิศเดิมทุกรอบ และอ่านสองทิศ 0 องศาและ 180 องศา แบบจำลอง 3 มิติ (3D): Inclinometer ในงานขุดลึก แผนภาพไม่ตามมาตราส่วน ดินเหนียวอ่อน ชั้นดินแข็ง ก้นบ่อขุด 1 Inclinometer ในดิน เจาะติดตั้งหลังแนวกำแพง 2 Inclinometer ในกำแพง ฝังท่อนำในตัวกำแพง 3 ค้ำยัน + คานรัด Strut / Waler เครื่องอ่านค่า 4 ปลายท่อในชั้นดินแข็ง จุดอ้างอิงที่ไม่เคลื่อนตัว 5 กำแพงโก่งเข้าหาบ่อขุด วาดขยายเกินจริง ใช้ที่ไหน · อ่านอย่างไร งานที่ใช้ Inclinometer งานขุดลึก · กำแพงกันดิน ลาดดินและงานตัดเชิงเขา คันดินบนดินอ่อน เขื่อนและคันกั้นน้ำ 4 ข้อ ให้ค่าเชื่อถือได้ ปลายท่อในชั้นที่ไม่ขยับ ค่าสะสมเริ่มจากปลายท่อ อ่านค่าฐานก่อนเริ่มงาน ทุกรอบเทียบกับค่าฐานนี้ หัววัดเดิม ทิศเดิม ทุกรอบ ลดความคลาดเคลื่อนเชิงระบบ อ่าน 2 ทิศ: 0° และ 180° ตรวจผลรวม (Checksum) เกณฑ์เตือนของแต่ละโครงการ กำหนดโดยวิศวกรผู้ออกแบบ ภาพเชิงแนวคิด ไม่ตามมาตราส่วน
แบบจำลอง 3 มิติ — ① Inclinometer เจาะติดตั้งในดินหลังแนวกำแพง ต่อสายเข้าเครื่องอ่านค่าบนผิวดิน ② Inclinometer ฝังในตัวกำแพงกันดิน ③ ค้ำยัน (Strut) และคานรัด (Waler) สองระดับ ④ ปลายท่อฝังในชั้นดินแข็งเป็นจุดอ้างอิงที่ไม่เคลื่อนตัว ⑤ กำแพงโก่งเข้าหาบ่อขุด วาดขยายเกินจริงเพื่อให้เห็นรูปร่าง (ภาพ: SPN Soil Engineering)

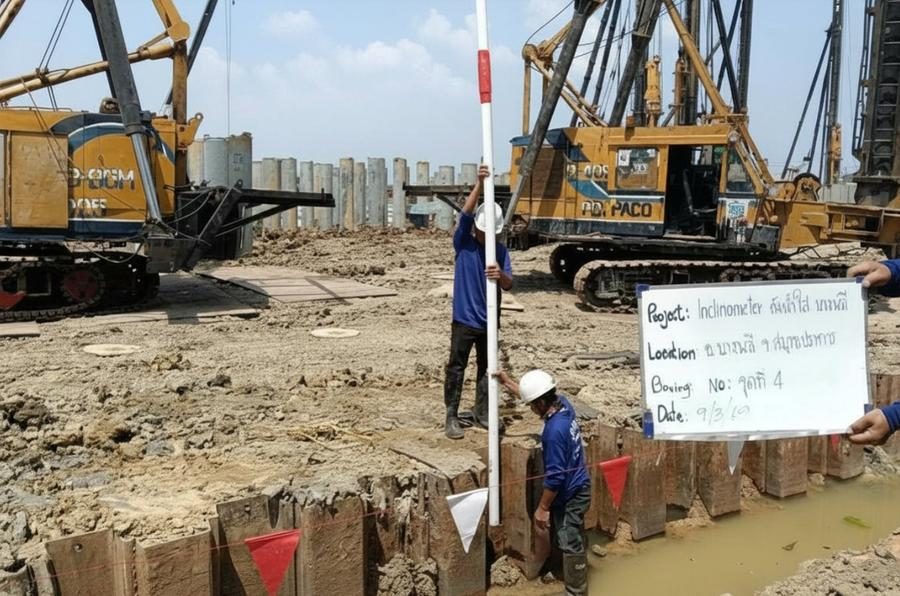

ทีมงาน SPN ติดตั้งท่อนำ Inclinometer ข้างแนวเข็มพืดในงานขุด โครงการที่บางพลี สมุทรปราการ
ติดตั้งท่อนำ Inclinometer ข้างแนวเข็มพืด (Sheet Pile) โครงการที่ อ.บางพลี จ.สมุทรปราการ (ภาพ: SPN Soil Engineering)

แผนตรวจวัดของงานขุดลึกกำหนดเกณฑ์ไว้ 3 ระดับ คือระดับเฝ้าระวัง ระดับเตือน และระดับหยุดงานเพื่อทบทวนมาตรการ ตัวเลขของแต่ละระดับมาจากการวิเคราะห์ของวิศวกรผู้ออกแบบเป็นรายโครงการ ไม่มีค่ามาตรฐานกลางที่ใช้ได้ทุกงาน สิ่งที่เหมือนกันทุกโครงการคือต้องตกลงเกณฑ์และสายการรายงานให้เสร็จก่อนเริ่มขุด ไม่ใช่มาตัดสินใจหน้างานเมื่อค่าขยับแล้ว

ใช้กับลาดดิน คันดิน และเขื่อนอย่างไร?

บนลาดดิน Inclinometer ใช้หาความลึกของระนาบเลื่อน ซึ่งเป็นข้อมูลตั้งต้นของมาตรการแก้ไขทุกแบบ ไม่ว่าจะเป็น Soil Nail เสาเข็มกันเลื่อน หรือการปรับความชันลาด มาตรการเหล่านี้ต้องหยั่งผ่านระนาบเลื่อนลงไปถึงชั้นที่มั่นคงจึงจะได้ผล ถ้าไม่รู้ความลึกของระนาบเลื่อน การออกแบบแก้ไขก็เป็นเพียงการเดา อ่านเรื่องกลไกการวิบัติของลาดดินเพิ่มได้ในป้องกันดินสไลด์และการวิบัติของลาดดิน

งานลาดดินมักอ่านค่าถี่ขึ้นในฤดูฝน เพราะระดับน้ำใต้ดินที่สูงขึ้นทำให้ค่าอัตราส่วนความปลอดภัย (FS) ของลาดดินลดลง การเคลื่อนตัวจึงมักเร่งตัวช่วงฝนตกหนักต่อเนื่อง ส่วนงานคันดินบนดินอ่อนและเขื่อนใช้ Inclinometer เฝ้าติดตามระยะยาวตลอดอายุใช้งาน โดยติดตั้งคู่กับ Piezometer เพื่อดูการเคลื่อนตัวและแรงดันน้ำในตัวคันไปพร้อมกัน หลายโครงการต่อหัววัดเข้าระบบ Datalogger เพื่ออ่านค่าอัตโนมัติและแจ้งเตือนจากระยะไกล ดูตัวอย่างงานจริงทั้งสองแบบได้ที่ Case Study Inclinometer ลาดดิน Kraseaw Hydropower และ Case Study Inclinometer งานขุดลึกบางพลี

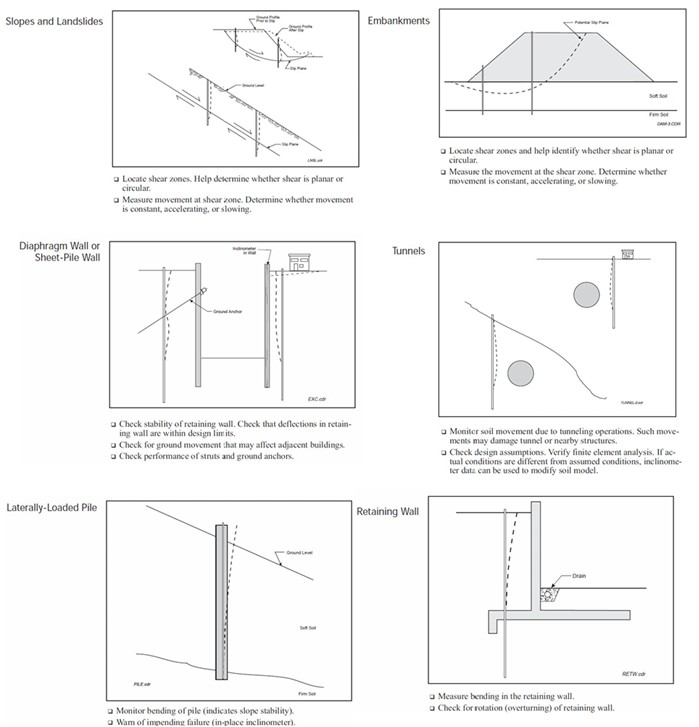

แผนภาพการใช้งาน Inclinometer 6 กรณี ได้แก่ ลาดดินและดินถล่ม คันดิน กำแพงกันดิน D-Wall และเข็มพืด อุโมงค์ เสาเข็มรับแรงด้านข้าง และกำแพงกันดินถาวร
การประยุกต์ใช้ Inclinometer ในงานประเภทต่าง ๆ — ลาดดินและดินถล่ม คันดิน/เขื่อน กำแพงกันดิน (Diaphragm Wall / Sheet Pile) อุโมงค์ เสาเข็มรับแรงด้านข้าง และกำแพงกันดินถาวร (ที่มา: Slope Indicator Company, 1994)

Inclinometer กับ Tiltmeter ต่างกันอย่างไร?

Inclinometer วัดการเคลื่อนตัวของดินตลอดความลึกผ่านท่อนำในหลุมเจาะ ส่วน Tiltmeter วัดการเอียงของโครงสร้าง ณ จุดที่ติดหัววัด ทั้งสองชนิดวัด "มุมเอียง" เหมือนกัน แต่ให้ข้อมูลคนละแบบและตอบคำถามคนละข้อ ตารางด้านล่างสรุปความต่างหลัก

← เลื่อนดูตารางทั้งหมด →

หัวข้อInclinometerTiltmeter
สิ่งที่วัดการเคลื่อนตัวด้านข้างของดินแยกตามความลึกการเอียงของโครงสร้าง ณ จุดที่ติดหัววัด
การติดตั้งต้องเจาะหลุมและติดตั้งท่อนำยึดกับผิวโครงสร้าง ไม่ต้องเจาะดิน
ข้อมูลที่ได้โปรไฟล์ตลอดความลึก บอกตำแหน่งระนาบเลื่อนได้ค่าเอียงจุดเดียว ความละเอียดสูงระดับ ±0.01°
เหมาะกับดินหลังกำแพงกันดิน ลาดดิน คันดิน เขื่อนอาคารข้างเคียงงานขุด ตัวกำแพงกันดิน

งานขุดลึกในเมืองจึงมักใช้คู่กัน Inclinometer เฝ้าการเคลื่อนตัวของดินและกำแพง ส่วน Tiltmeter ติดที่อาคารข้างเคียงเพื่อเฝ้าการเอียงของโครงสร้างที่ต้องปกป้อง

Inclinometer อ้างอิงมาตรฐานอะไร และค่าบริการเท่าไร?

การใช้งาน Inclinometer แบบหยั่งหัววัดอ้างอิง ASTM D6230 งานเครื่องมือวัดทางธรณีเทคนิคไม่มีมาตรฐาน มยผ. เฉพาะ จึงใช้มาตรฐาน ASTM ร่วมกับข้อกำหนดเฉพาะโครงการและคู่มือของผู้ผลิตหัววัด บริการของ SPN ครอบคลุมตั้งแต่เจาะติดตั้งท่อนำ อ่านค่าฐาน อ่านค่าตามรอบ จนถึงประมวลผลและจัดทำรายงาน รายงานรับรองโดยวิศวกรโยธาที่มีใบอนุญาต (กว.) สภาวิศวกร พร้อมลายเซ็นและเลขทะเบียน ใช้ประกอบการยื่นต่อหน่วยงานที่เกี่ยวข้องได้ ดูขอบเขตบริการทั้งหมดที่หน้างานติดตั้งเครื่องมือวัดและตรวจวัดพฤติกรรม

ค่าบริการขึ้นกับความลึกท่อนำ จำนวนจุดติดตั้ง และรอบการอ่านค่า จึงประเมินเป็นรายโครงการ ติดต่อรับใบเสนอราคาฟรีภายใน 24 ชั่วโมง ทั้งนี้ราคายังไม่รวมค่าเดินทางและค่าขนย้ายเครื่องมือ ซึ่งคิดเพิ่มตามระยะทางของหน้างาน

⚠️ บทความนี้ให้ความรู้ทั่วไป

เนื้อหาอธิบายหลักการทำงานและการใช้งาน Inclinometer เพื่อความเข้าใจเบื้องต้น ตำแหน่งติดตั้ง ความลึกท่อนำ ความถี่การอ่านค่า และเกณฑ์เตือนของแต่ละโครงการ ต้องกำหนดโดยวิศวกรผู้รับผิดชอบตามเงื่อนไขเฉพาะของงานนั้น
