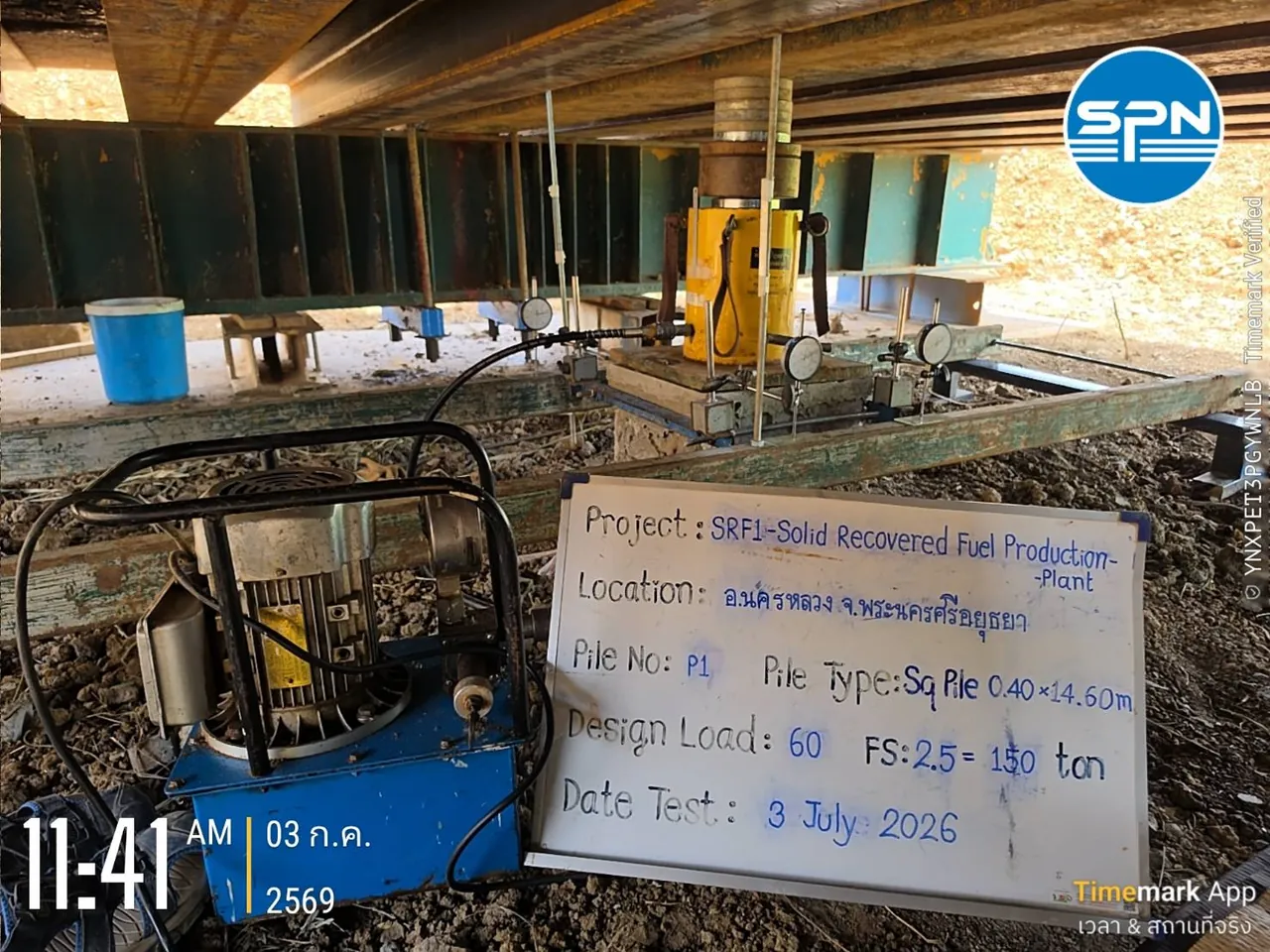

การทดสอบ Static Load Test แบบ Kentledge กองน้ำหนักถ่วงบนหัวเสาเข็มพร้อมแม่แรงไฮดรอลิกและมาตรวัดการทรุดตัวหน้างานจริงโดยทีม SPN
Static Load Test กดน้ำหนักจริงลงบนหัวเสาเข็มเป็นขั้น ๆ แล้วบันทึกการทรุดตัวด้วยมาตรวัด เพื่อเขียนเป็นกราฟ Load-Settlement (ภาพ: SPN Soil Engineering)

Static Load Test อ่านผลจากกราฟอะไร?

Static Load Test คือการทดสอบที่กดน้ำหนักจริงลงบนหัวเสาเข็มเป็นขั้น ๆ (มักกดถึง 2–2.5 เท่าของน้ำหนักบรรทุกออกแบบตามที่สเปคกำหนด) ค้างน้ำหนักแต่ละขั้นจนการทรุดตัวเข้าเกณฑ์คงที่ แล้วบันทึกค่าด้วยมาตรวัด (Dial Gauge) ก่อนเพิ่มน้ำหนักขั้นถัดไป จากนั้นถอนน้ำหนักออกเป็นขั้น ๆ และวัดการคืนตัว การทดสอบและการแปลผลอ้างอิงมาตรฐาน ASTM D1143

ผลลัพธ์คือชุดข้อมูล Load–Settlement–Time ซึ่งนำมาเขียนกราฟหลัก 2 แบบ

  1. กราฟ Load-Settlement — แกนนอนคือน้ำหนัก แกนตั้งคือการทรุดตัว ใช้อ่านผลหลัก
  2. กราฟ Time-Settlement — ดูพฤติกรรมการทรุดตัวตามเวลาในแต่ละขั้นน้ำหนัก ใช้ตรวจว่าการทรุดตัวหยุดนิ่งจริงก่อนเพิ่มน้ำหนัก

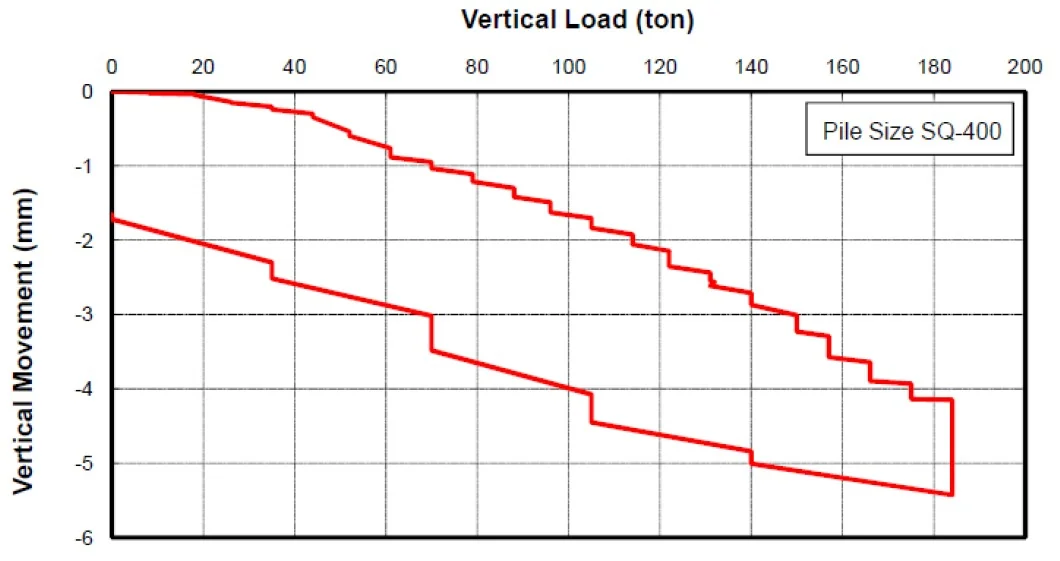

กราฟ Load-Settlement จริงจากรายงานทดสอบ Static Load Test ของ SPN เสาเข็มสี่เหลี่ยม 400 มม. แสดงเส้นขากดน้ำหนักถึงประมาณ 185 ตัน และขาถอนน้ำหนักที่เห็นการคืนตัว Rebound ชัดเจน
กราฟ Load-Settlement จากรายงานทดสอบจริงของ SPN (เสาเข็ม SQ-400) — เส้นบนคือขากดน้ำหนักเป็นขั้น เส้นล่างคือขาถอนน้ำหนัก ระยะที่คืนกลับขึ้นมาคือ Elastic Rebound ส่วนที่เหลือคือการทรุดตัวคงค้าง กราฟโค้งต่อเนื่องไม่ดิ่งชัน = ไม่พบการวิบัติ

(ดูพื้นฐานวิธีทดสอบและการเตรียมงานที่ Static Pile Load Test คืออะไร และภาพรวมการเลือกวิธีทดสอบทั้งหมดที่ รวมทุกวิธีทดสอบเสาเข็ม)

อ่านกราฟ Load-Settlement: 3 สิ่งที่ต้องดู

การอ่านผลไม่ใช่ดูตัวเลขทรุดตัวตัวเดียว แต่ต้องดู 3 อย่างประกอบกัน

1. การทรุดตัวรวมที่น้ำหนักสูงสุด (Gross Settlement)

คือค่าการทรุดตัวมากที่สุดตอนกดน้ำหนักถึงค่าสูงสุด สเปคโครงการจะกำหนดค่ายอมให้ชัดเจน ตัวเลขแตกต่างกันตามโครงการและขนาดเสาเข็ม จึงต้องเปิดสเปคของตัวเองเสมอ ถ้าการทรุดตัวรวมเกินเกณฑ์ = ไม่ผ่าน

2. การทรุดตัวคงค้างหลังถอนน้ำหนัก (Residual Settlement)

หลังถอนน้ำหนักออกหมด หัวเสาเข็มจะคืนตัวขึ้นมาบางส่วน (Elastic Rebound) ส่วนที่ไม่คืนคือการทรุดตัวถาวร ค่านี้บอกว่าเสาเข็ม "จม" ลงไปจริงเท่าไหร่ สเปคมักกำหนดค่ายอมของการทรุดตัวคงค้างไว้ด้วย เสาเข็มที่ดีควรคืนตัวได้มาก เหลือการทรุดถาวรน้อย

3. รูปร่างของกราฟ — สัญญาณของการวิบัติ

รูปร่างของเส้นกราฟบอกพฤติกรรมการรับน้ำหนักของเสาเข็ม โดยดูจากความชันและความต่อเนื่องของการทรุดตัวในแต่ละขั้น

ลักษณะกราฟ Load-Settlementความหมายที่เป็นไปได้
กราฟชันน้อย ค่อย ๆ โค้ง การทรุดตัวเพิ่มช้าและหยุดนิ่งทุกขั้นน้ำหนักเสาเข็มรับน้ำหนักได้ดี ยังห่างจากกำลังประลัย
กราฟเริ่มโค้งชันขึ้นชัดเจนช่วงท้ายเสาเข็มเข้าใกล้กำลังประลัย ต้องดูเกณฑ์ประกอบ
กราฟดิ่งลงเกือบตั้งฉาก (Plunging) — น้ำหนักเพิ่มนิดเดียวแต่ทรุดต่อเนื่องไม่หยุดเสาเข็มวิบัติ (Geotechnical Failure) ดินรับไม่ไหวแล้ว
การทรุดตัวกระโดดผิดปกติที่ขั้นน้ำหนักหนึ่งอาจมีปัญหาโครงสร้างเสาเข็มหรือระบบทดสอบ ต้องตรวจสอบ

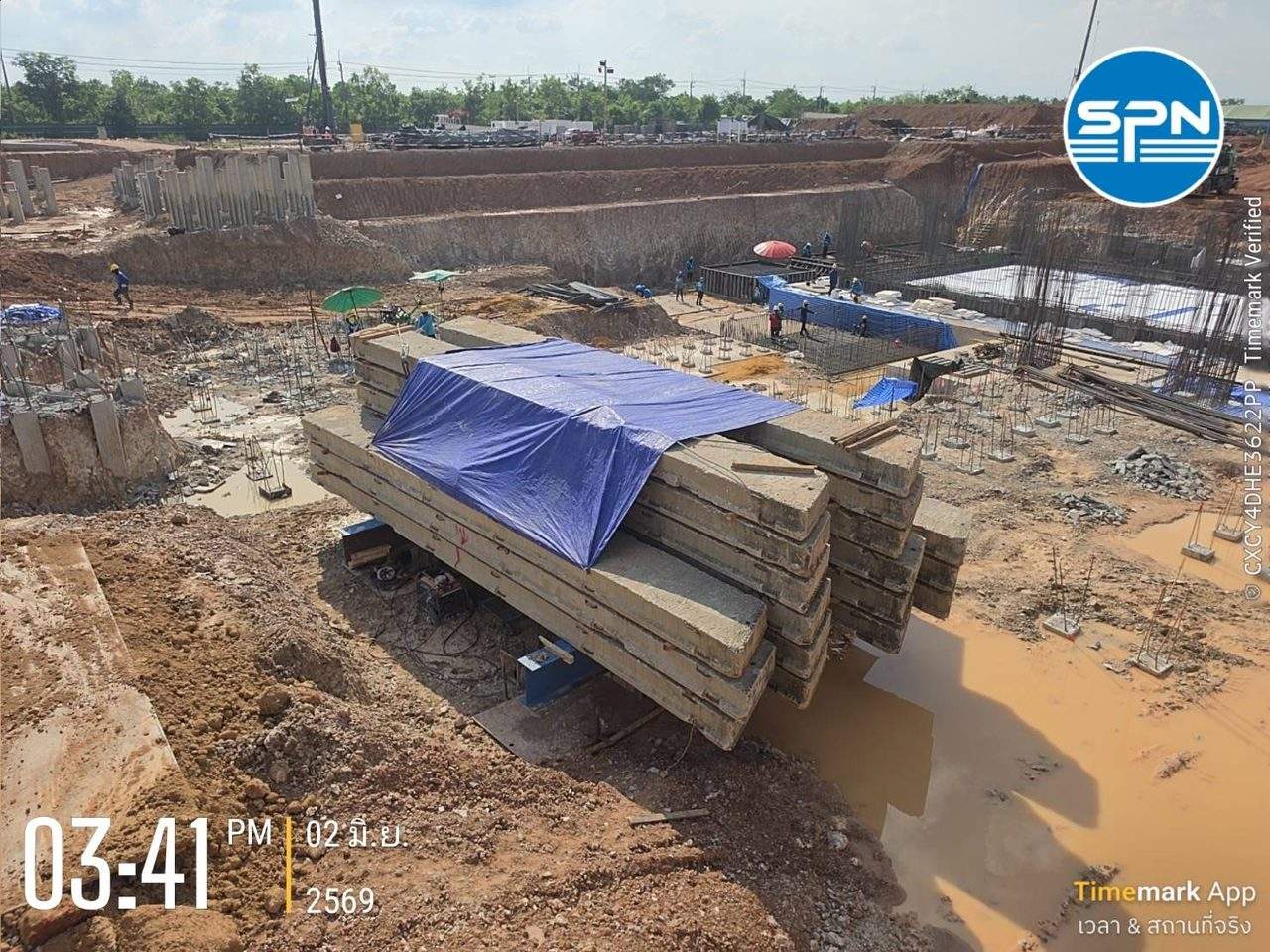

ระบบถ่วงน้ำหนัก Kentledge และแม่แรงไฮดรอลิกกดน้ำหนักลงบนหัวเสาเข็มระหว่างทดสอบ Static Load Test หน้างานจริง
ระบบ Kentledge ใช้กองน้ำหนักถ่วงเป็นแรงต้าน ให้แม่แรงไฮดรอลิกกดน้ำหนักลงบนหัวเสาเข็มทีละขั้น (ภาพ: SPN Soil Engineering)

เกณฑ์ Davisson Offset — หากำลังประลัยจากกราฟ

ถ้ากราฟไม่แสดงการวิบัติชัดเจน (ซึ่งเป็นกรณีส่วนใหญ่ เพราะการทดสอบมักหยุดที่ 2–2.5 เท่าของน้ำหนักออกแบบ) วิศวกรจะใช้เกณฑ์เชิงกราฟช่วยประเมินกำลังประลัย (Ultimate Capacity) ที่นิยมที่สุดคือ Davisson Offset Method

  1. ลากเส้น Elastic Line — เส้นการหดตัวยืดหยุ่นของตัวเสาเข็มเอง คำนวณจาก PL/AE = (น้ำหนัก × ความยาว) ÷ (พื้นที่หน้าตัด × โมดูลัสยืดหยุ่นของวัสดุเสาเข็ม)
  2. เลื่อนเส้นนั้นขนานลงมาด้วยระยะ Offset ประมาณ 3.8 มม. + (เส้นผ่านศูนย์กลางเสาเข็ม ÷ 120)
  3. จุดที่เส้น Offset ตัดกับกราฟ Load-Settlement คือ กำลังประลัยตามเกณฑ์ Davisson
🧮 ตัวอย่างคำนวณระยะ Offset

จากผลทดสอบจริงของ SPN ในรูปถัดไป — เสาเข็มสี่เหลี่ยม SQ-400 (400 มม.) → Offset = 3.75 + (400 ÷ 120) ≈ 7.1 มม. ตรงกับตำแหน่งเส้น Davisson ที่ลากในกราฟ (ค่าตั้งต้น 3.75–3.81 มม. มาจาก 0.15 นิ้วตามต้นฉบับ Davisson แล้วแต่การปัดเศษ) — เสาเข็มยิ่งใหญ่ เส้น Offset ยิ่งเลื่อนลงมาก เช่น เข็มเจาะ 600 มม. จะได้ ≈ 8.8 มม.

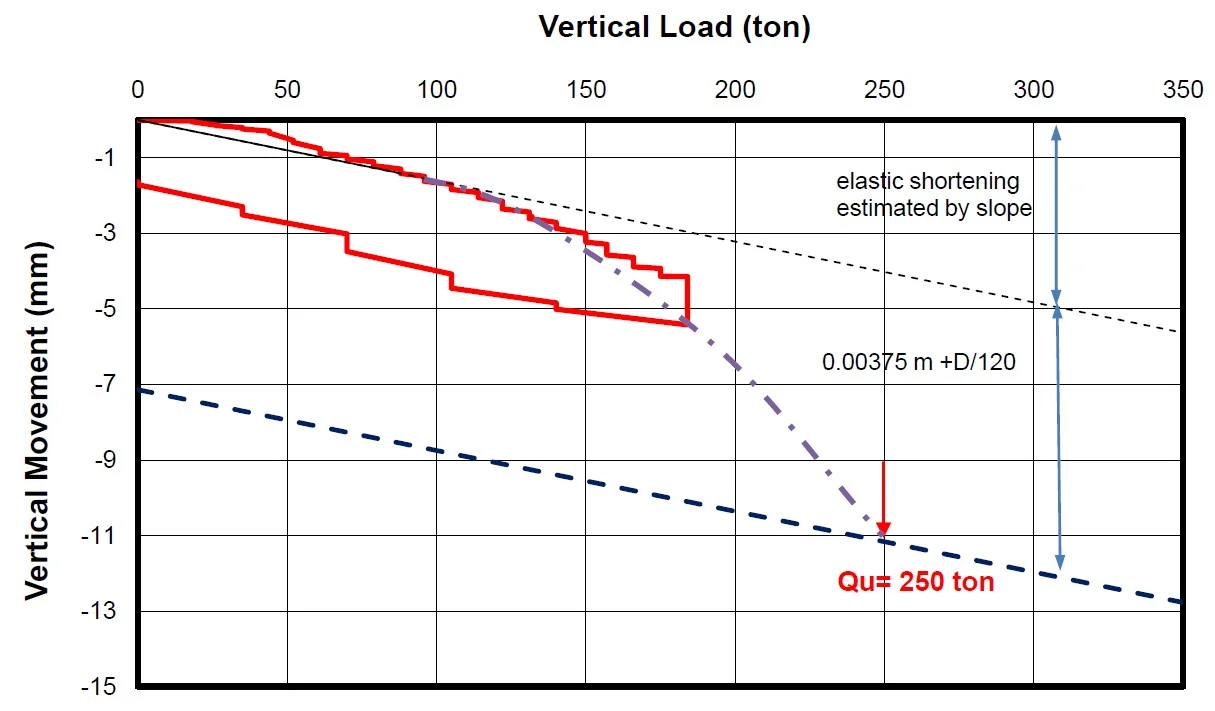

ตัวอย่างการวิเคราะห์เกณฑ์ Davisson Offset จากผลทดสอบจริงของ SPN เสาเข็ม SQ-400 แสดงเส้น Elastic เส้น Offset 3.75 มม. บวก D หาร 120 และการต่อแนวโน้มกราฟไปตัดที่ Qu ประมาณ 250 ตัน
การวิเคราะห์ Davisson Offset จากผลทดสอบจริงของ SPN (เสาเข็ม SQ-400 → Offset = 3.75 + 400/120 ≈ 7.1 มม.) — กราฟที่วัดจริงหยุดที่ ~185 ตันโดยไม่ตัดเส้น Davisson ค่า Qu ≈ 250 ตัน ได้จากการต่อแนวโน้มกราฟ (Extrapolation, เส้นประม่วง) จึงเป็นค่าประมาณการ ไม่ใช่ค่าที่วัดถึงจริง และเส้น Elastic ในตัวอย่างนี้ประมาณจากความชันช่วงต้นของกราฟ
📐 อ่านค่าจากเส้น Davisson

ถ้ากราฟทดสอบไปจนจบโดย ไม่ตัดเส้น Davisson เลย แปลว่ากำลังประลัยของเสาเข็มสูงกว่าน้ำหนักทดสอบสูงสุด ซึ่งเป็นผลที่ดี — เสาเข็มมีกำลังเผื่อเหลือมากกว่าที่ทดสอบไปถึง

นอกจาก Davisson ยังมีเกณฑ์อื่นที่บางโครงการใช้ เช่น Chin Method, Mazurkiewicz หรือ De Beer สเปคโครงการจะระบุว่าใช้เกณฑ์ใด

การทรุดตัวที่วัดได้ มาจากอะไรบ้าง?

การทรุดตัวที่วัดที่หัวเสาเข็ม มาจาก 2 ส่วน ที่ต้องแยกให้ออกก่อนสรุปผล

  • การหดตัวยืดหยุ่นของตัวเข็ม (Elastic Compression) — ตัวเสาเข็มคอนกรีตหดสั้นลงตามน้ำหนักที่กด เหมือนสปริงแข็ง ๆ ส่วนนี้คืนตัวเมื่อถอนน้ำหนัก และไม่ใช่ปัญหา เสาเข็มยิ่งยาว ส่วนนี้ยิ่งมาก
  • การเคลื่อนตัวของเสาเข็มในดิน (Pile Movement) — เสาเข็มจมลงในดินจริง ส่วนนี้คือสิ่งที่บอกพฤติกรรมของดินรองรับ
⚠️ อย่าดูตัวเลขทรุดตัวรวมอย่างเดียว

เสาเข็มยาวที่ทรุดตัวรวมดูมาก อาจเป็นเพราะ Elastic Compression สูงตามความยาว ไม่ใช่เพราะดินรับไม่ไหว นี่คือเหตุผลที่อ่านตัวเลขทรุดตัวรวมอย่างเดียวไม่พอ ต้องแยกองค์ประกอบและดูการคืนตัว (Rebound) ประกอบด้วยเสมอ

อ่านผลแบบเร็ว: เช็คลิสต์ 6 ข้อ

ก่อนสรุปว่าเสาเข็มผ่านการทดสอบ ลองไล่ตามลำดับนี้

  1. น้ำหนักทดสอบถึงค่าสูงสุดตามสเปคหรือไม่ (เช่น 2 เท่าของ Design Load)
  2. การทรุดตัวรวมที่น้ำหนักสูงสุด ≤ เกณฑ์สเปคหรือไม่
  3. การทรุดตัวคงค้างหลังถอนน้ำหนัก ≤ เกณฑ์สเปคหรือไม่
  4. กราฟไม่แสดง Plunging ก่อนถึงน้ำหนักสูงสุด
  5. กราฟไม่ตัดเส้น Davisson (หรือถ้าตัด กำลังประลัยที่ได้ ≥ ค่าที่สเปคต้องการ)
  6. กราฟ Time-Settlement แต่ละขั้นน้ำหนักแสดงว่าการทรุดตัวหยุดนิ่งก่อนเพิ่มน้ำหนัก

ผ่านครบทุกข้อ = เสาเข็มผ่านการทดสอบตามเกณฑ์ ทั้งนี้ผู้สรุปผลอย่างเป็นทางการต้องเป็นวิศวกร และการยอมรับผลสุดท้ายเป็นอำนาจของวิศวกรผู้ออกแบบโครงการ

🔗 อ่านต่อ

เทียบวิธีอ่านผลกับการทดสอบแบบพลศาสตร์ได้ที่ PDA Test อ่านผลยังไง · เลือกไม่ถูกว่าจะใช้แบบสถิตหรือพลศาสตร์ ดู Dynamic vs Static เลือกแบบไหน · วางแผนงบและเวลา ดู ราคาทดสอบเสาเข็ม 2569 และ ทดสอบเสาเข็มได้ตอนอายุกี่วัน

สรุป

การอ่านผล Static Load Test ไม่ใช่แค่ดูตัวเลขทรุดตัวตัวเดียว แต่ต้องดู 3 อย่างประกอบกัน — การทรุดตัวรวมเทียบเกณฑ์ การทรุดตัวคงค้างหลังถอนน้ำหนัก และรูปร่างกราฟว่าไม่วิบัติ — พร้อมใช้เกณฑ์อย่าง Davisson Offset ประเมินกำลังประลัย และแยกให้ออกว่าการทรุดตัวส่วนไหนคือการหดตัวยืดหยุ่นของตัวเข็มซึ่งไม่ใช่ปัญหา รายงานที่ดีต้องแสดงข้อมูลครบทั้งกราฟ Load-Settlement, Time-Settlement และการวิเคราะห์ตามเกณฑ์ที่สเปคกำหนด โดยสรุปและรับรองผลโดยวิศวกร
