Static Pile Load Test คืออะไร?
Static Pile Load Test (การทดสอบกำลังรับน้ำหนักของเสาเข็มแบบสถิต) คือการให้ น้ำหนักจริงแบบสถิต กดลงบนหัวเสาเข็มเป็นขั้น ๆ แล้ววัดการทรุดตัวที่เกิดขึ้น เพื่อสร้างกราฟความสัมพันธ์ น้ำหนัก-การทรุดตัว (Load-Settlement Curve) และประเมินกำลังรับน้ำหนักของเสาเข็มตามมาตรฐาน ASTM D1143 (สำหรับแรงอัดตามแนวแกน)
เนื่องจากเป็นการวัดพฤติกรรมจริงโดยตรง Static Load Test จึงถือเป็น วิธีที่แม่นยำและเชื่อถือได้มากที่สุด และมักใช้เป็น "มาตรฐานอ้างอิง" ในการสอบเทียบผลจากวิธีพลศาสตร์อย่าง PDA
ระบบให้น้ำหนัก (Reaction Systems)
การจะกดน้ำหนักลงเสาเข็มได้ ต้องมีระบบสร้างแรงต้านให้แม่แรง โดยมี 2 รูปแบบหลัก:

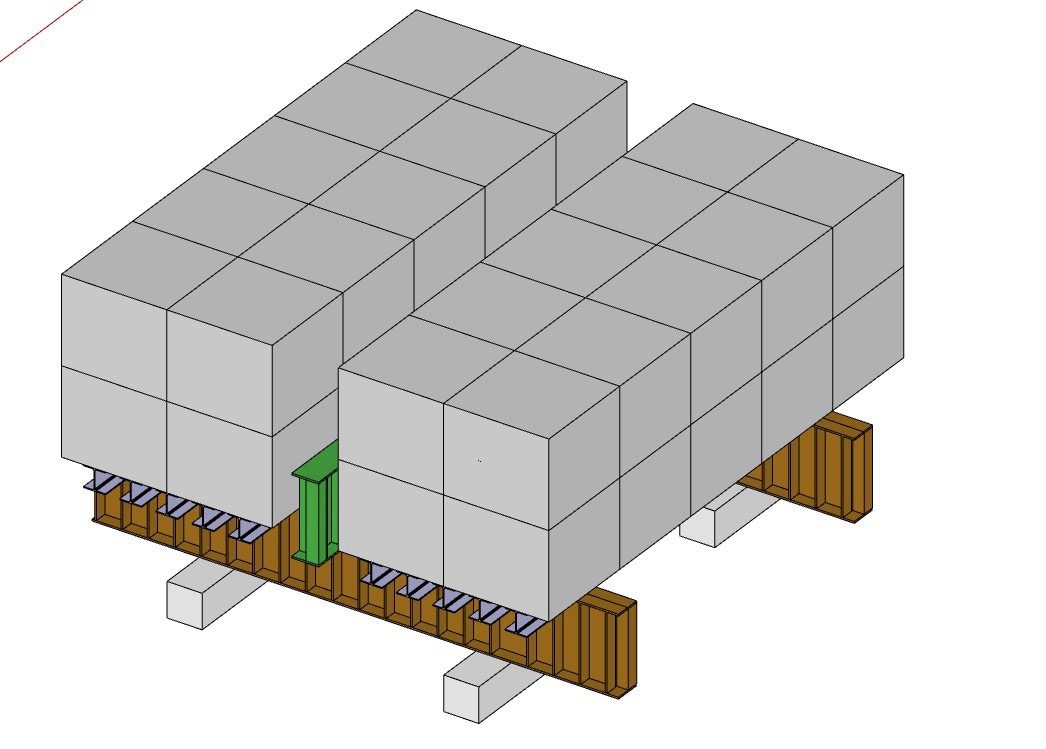

- Kentledge (น้ำหนักถ่วง) — วางแท่นน้ำหนัก เช่น แผ่นคอนกรีตหรือเหล็ก ไว้เหนือเสาเข็ม แล้วใช้แม่แรงดันขึ้นต้านกับแท่น เหมาะกับน้ำหนักทดสอบไม่สูงมากและมีพื้นที่วางน้ำหนัก

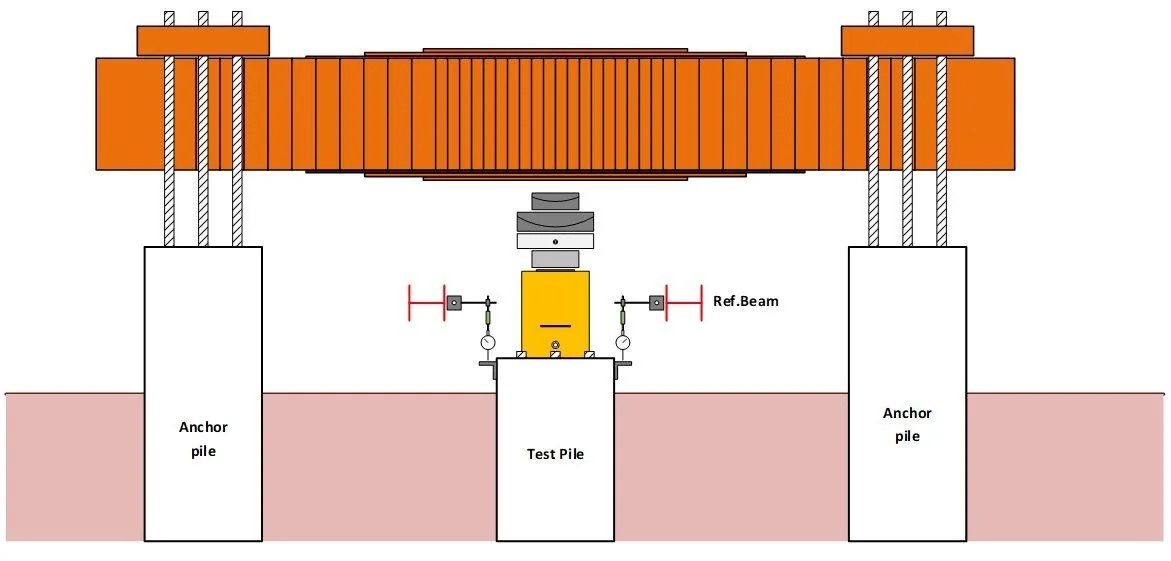

- Reaction / Anchor Pile (เสาเข็มสมอ) — ติดตั้งเสาเข็มสมอรอบ ๆ เสาเข็มทดสอบ ยึดกับคานรับแรง (Reaction Beam) แล้วใช้แม่แรงดันต้านกับคาน เหมาะกับน้ำหนักทดสอบสูง

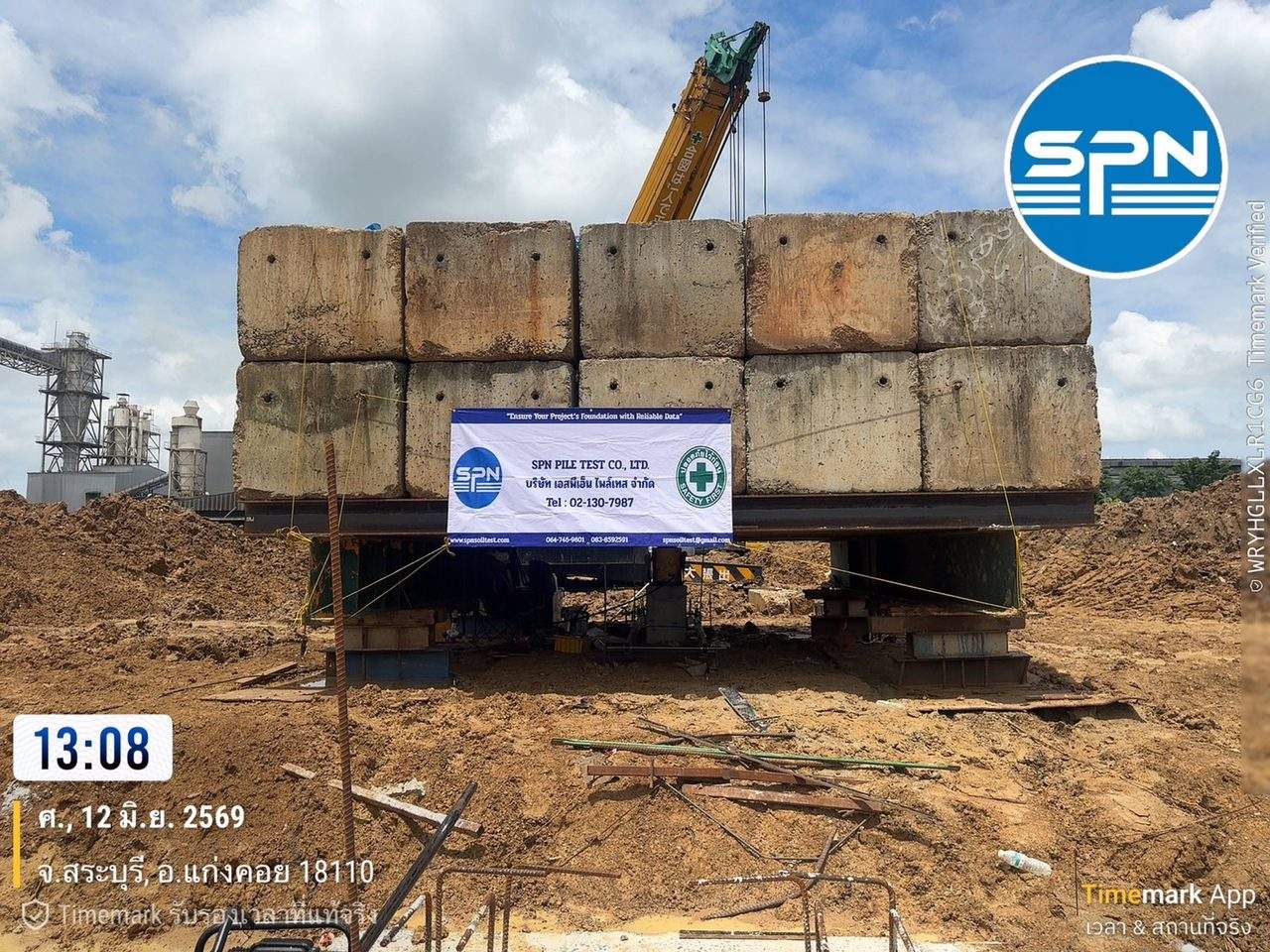

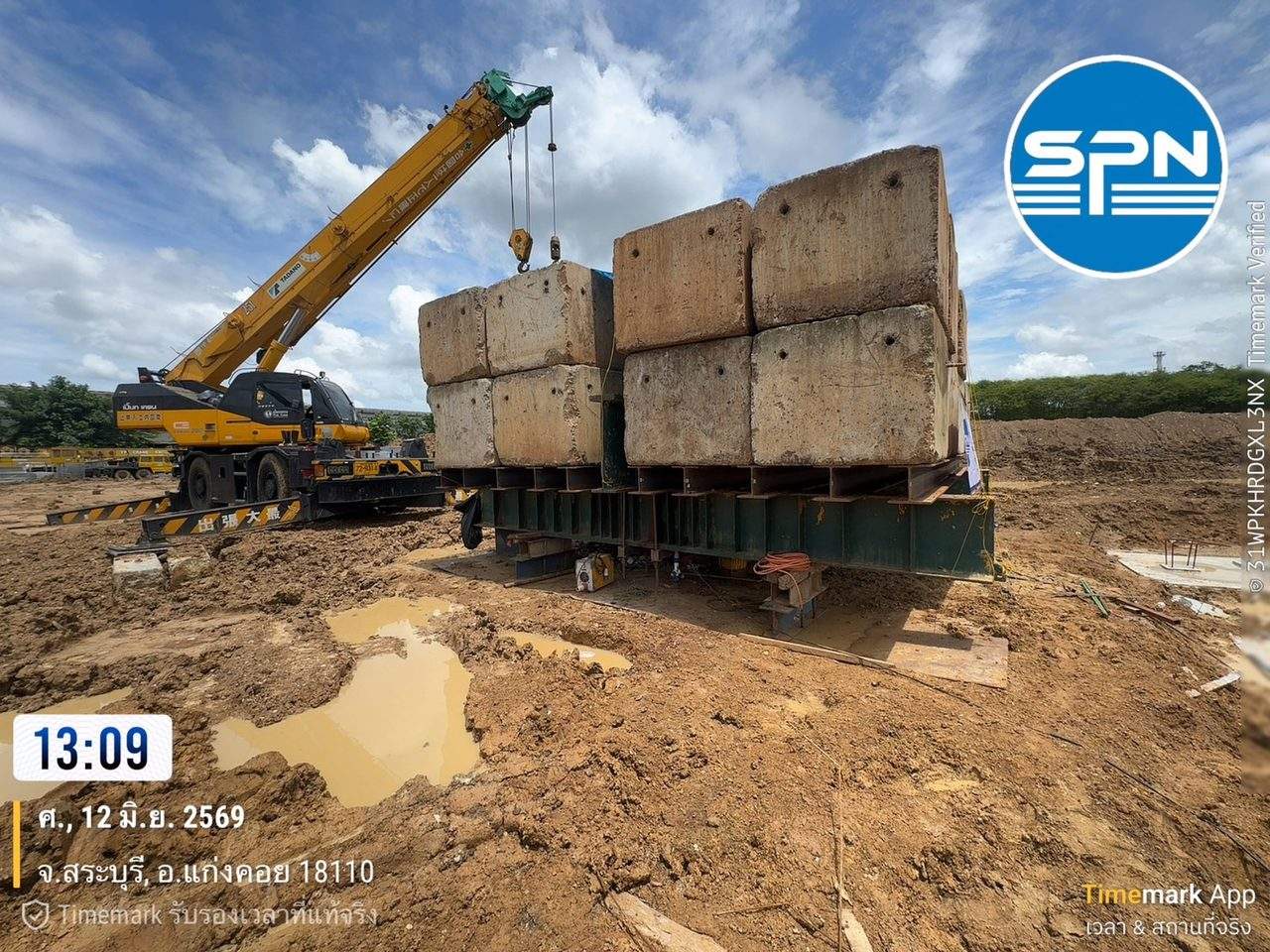

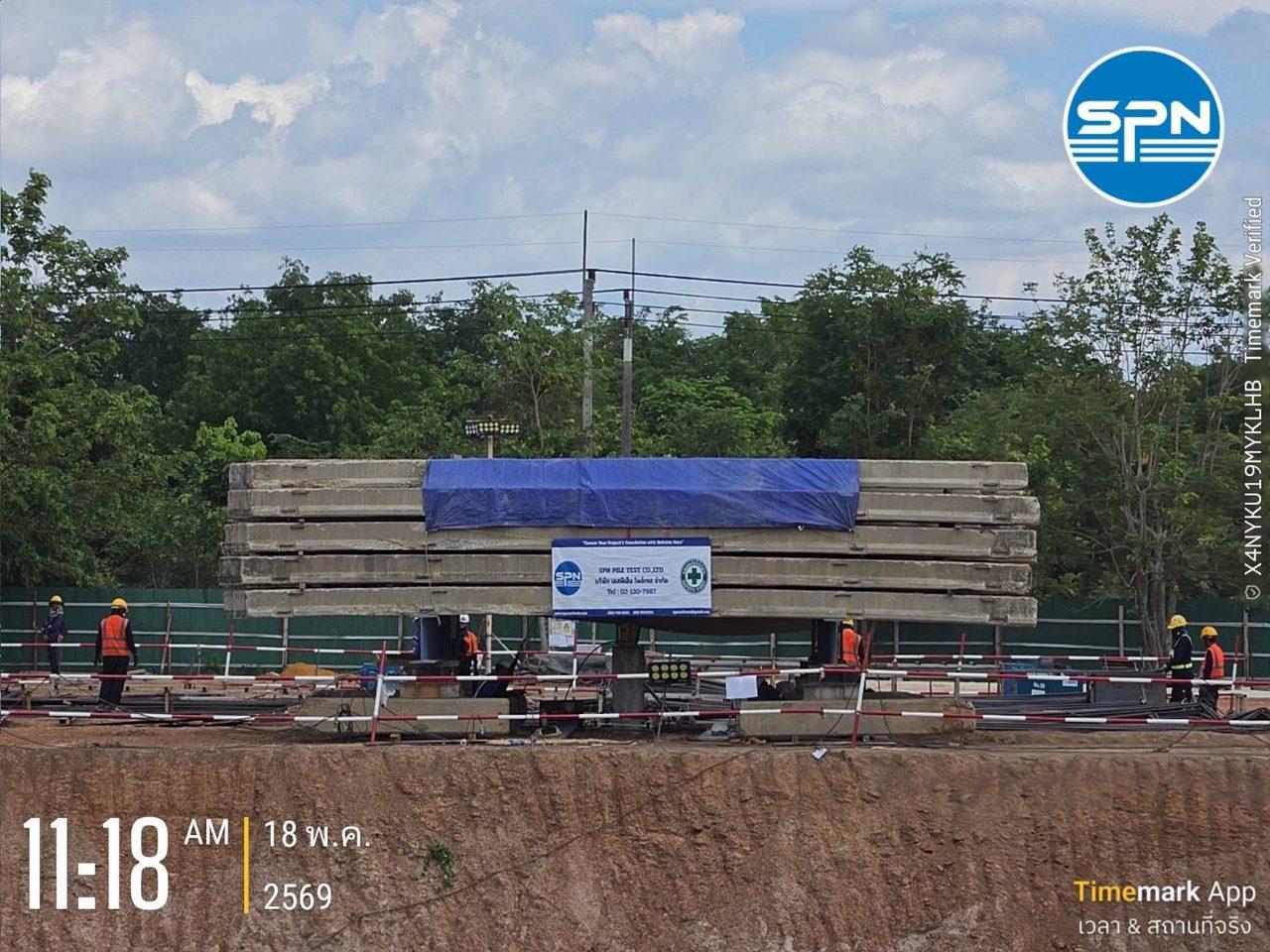

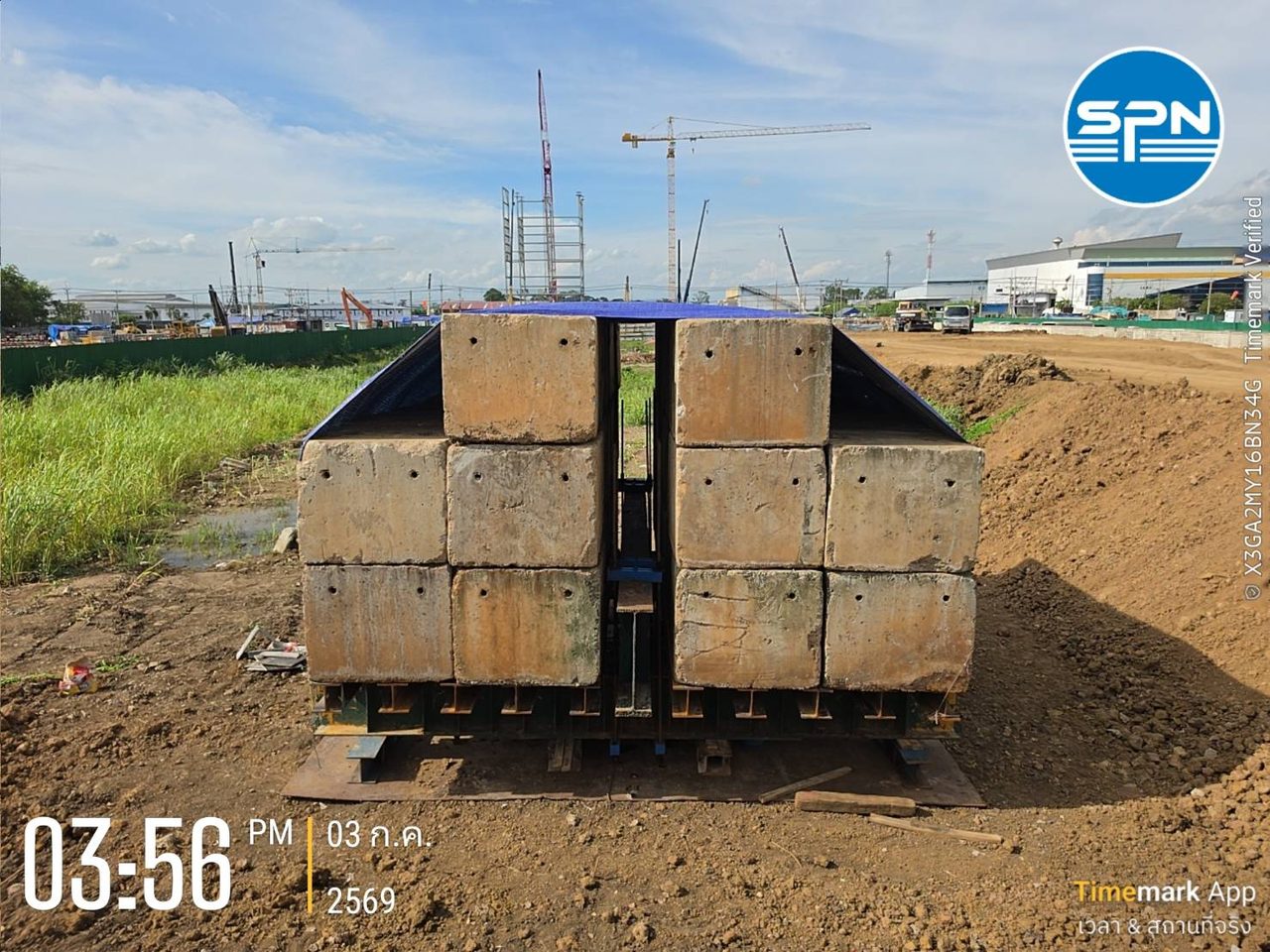

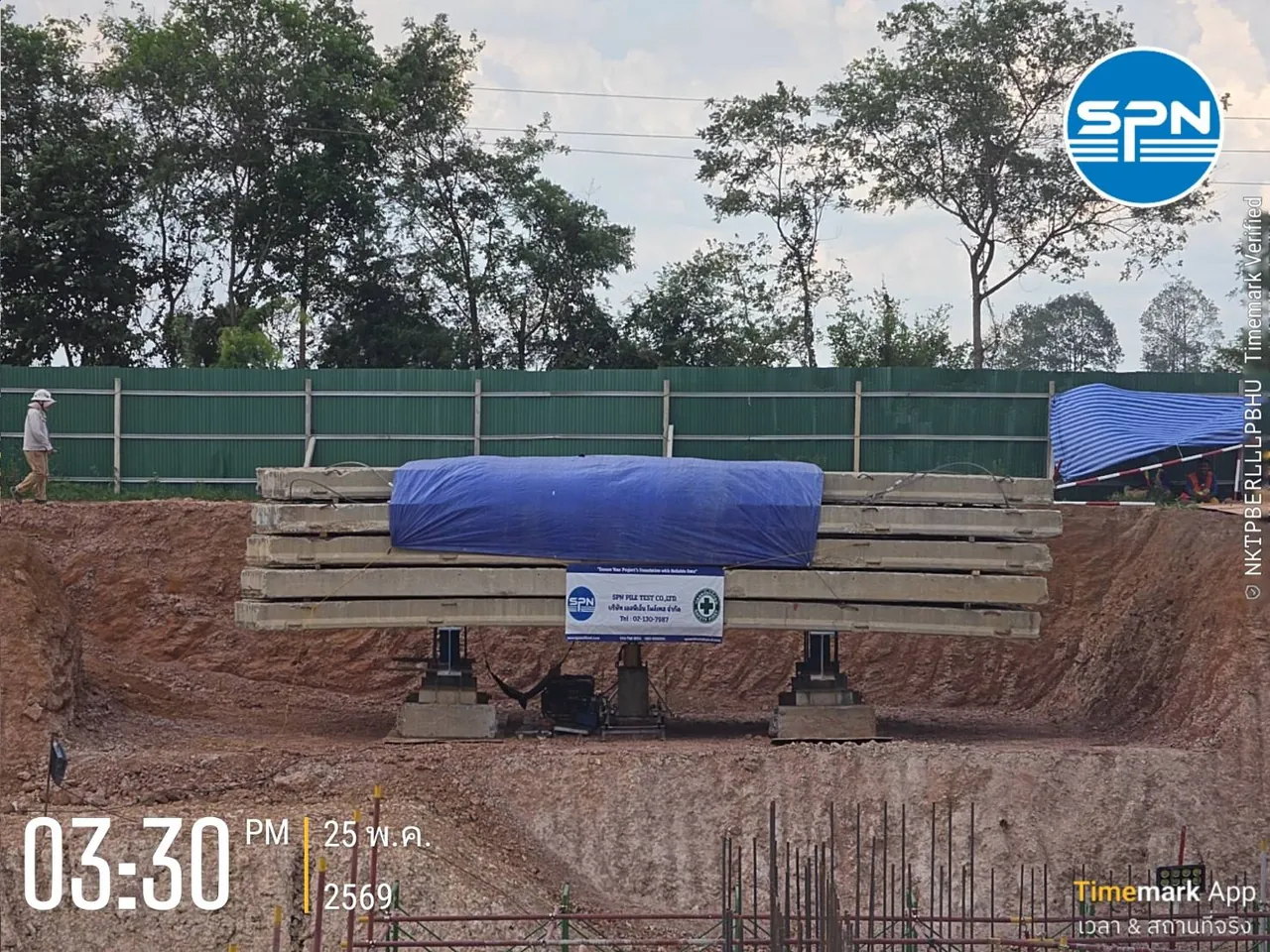

ระบบน้ำหนักถ่วง (Kentledge) หน้างานจริง

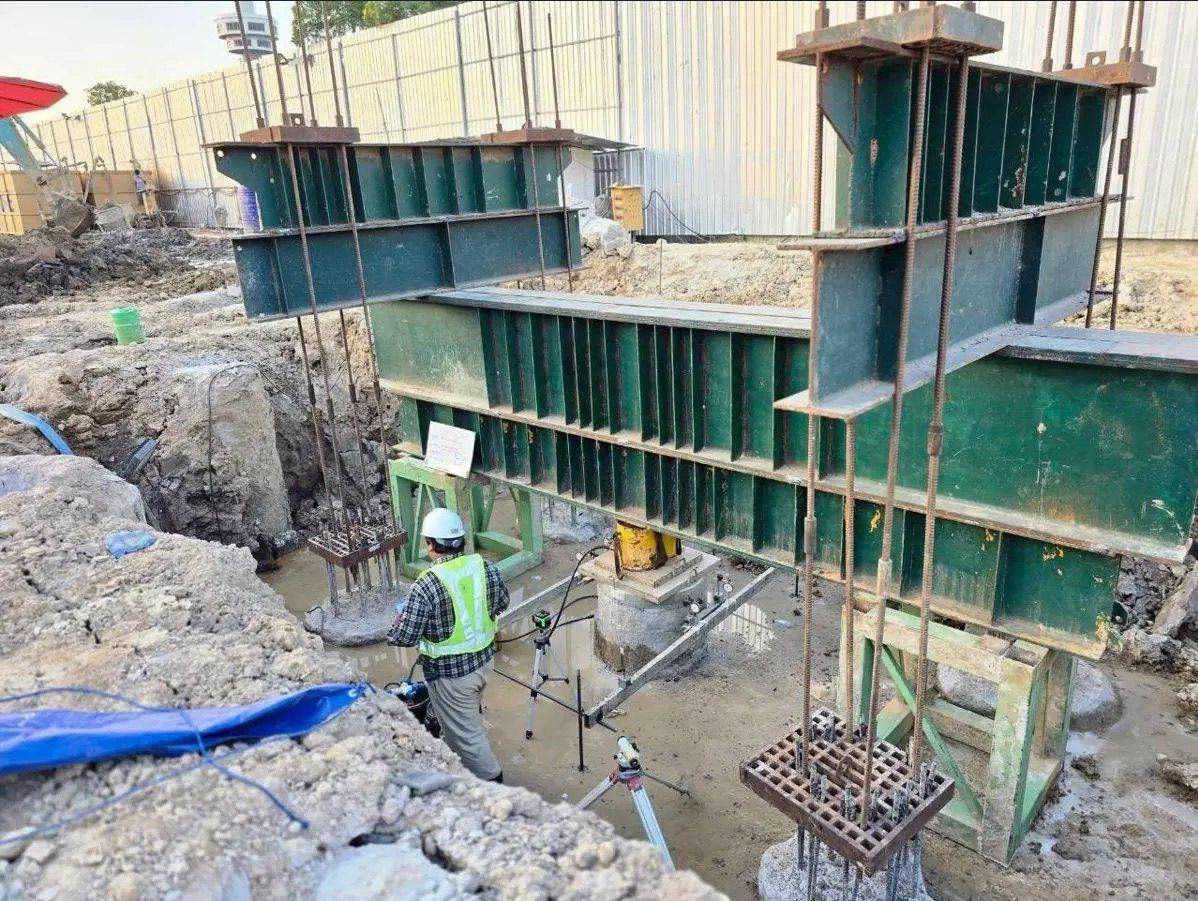

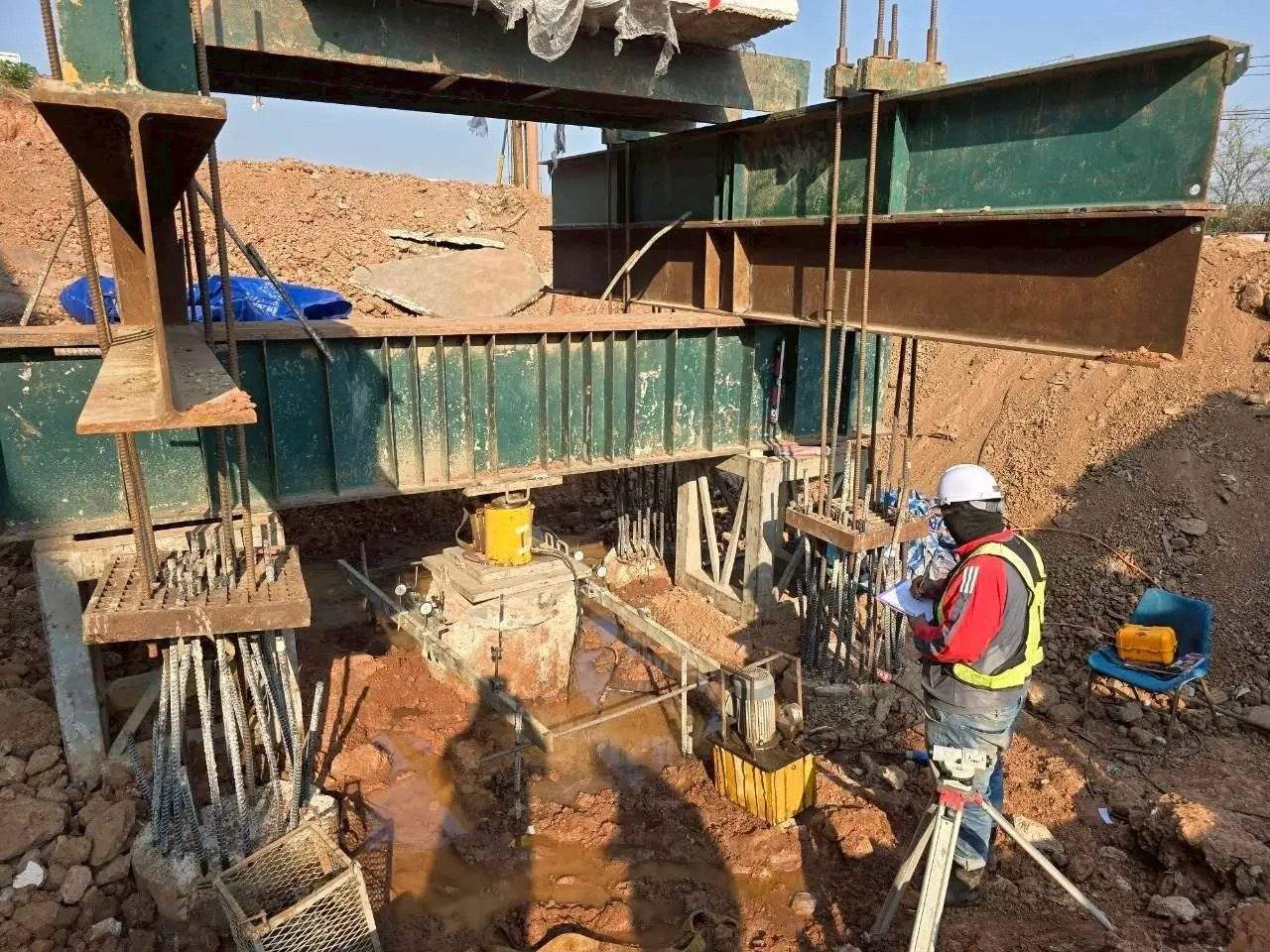

ระบบเสาเข็มสมอ (Reaction / Anchor Pile) หน้างานจริง
วิธีให้น้ำหนัก (Loading Procedures)
- Maintained Load (ML / Slow ML) — เพิ่มน้ำหนักเป็นขั้น ๆ คงแต่ละขั้นจนการทรุดตัวคงที่ เป็นวิธีมาตรฐานที่ใช้มากที่สุด
- Quick Maintained Load (QML) — คงน้ำหนักแต่ละขั้นในเวลาสั้นและคงที่ ทดสอบได้เร็วขึ้น
- Constant Rate of Penetration (CRP) — ควบคุมอัตราการทรุดตัวให้คงที่ เหมาะกับการหากำลังประลัย
การทดสอบเพื่อ พิสูจน์ (Proof Test) มักให้ถึง 1.5–2.0 เท่าของน้ำหนักออกแบบ ส่วนการทดสอบเพื่อ หากำลังประลัย (Ultimate) จะให้น้ำหนักจนเสาเข็มวิบัติหรือทรุดตัวถึงเกณฑ์
สูตรและทฤษฎีที่สำคัญ
การแปลผลอาศัยการแยกการทรุดตัวยืดหยุ่นของเสาเข็มออกจากการทรุดตัวจากดิน:
การแปลผล Load-Settlement
กราฟน้ำหนัก-การทรุดตัวคือผลลัพธ์หลักของการทดสอบ การหากำลังประลัยนิยมใช้:
- Davisson Offset Limit — เกณฑ์ที่ใช้แพร่หลายที่สุด โดยลากเส้นขนานกับเส้นการหดตัวยืดหยุ่นแล้วเลื่อน offset
- เกณฑ์การทรุดตัว (Settlement Criteria) — เช่น จำกัดการทรุดตัวรวมหรือการทรุดตัวคงค้างไม่เกินค่าที่กำหนด
- วิธีอื่น — เช่น Chin-Kondner, Brinch Hansen 80% สำหรับการประมาณค่าเชิงคณิตศาสตร์
ขั้นตอนการทดสอบ
- ติดตั้งระบบน้ำหนักต้าน (Kentledge หรือ Reaction Pile + คานรับแรง)

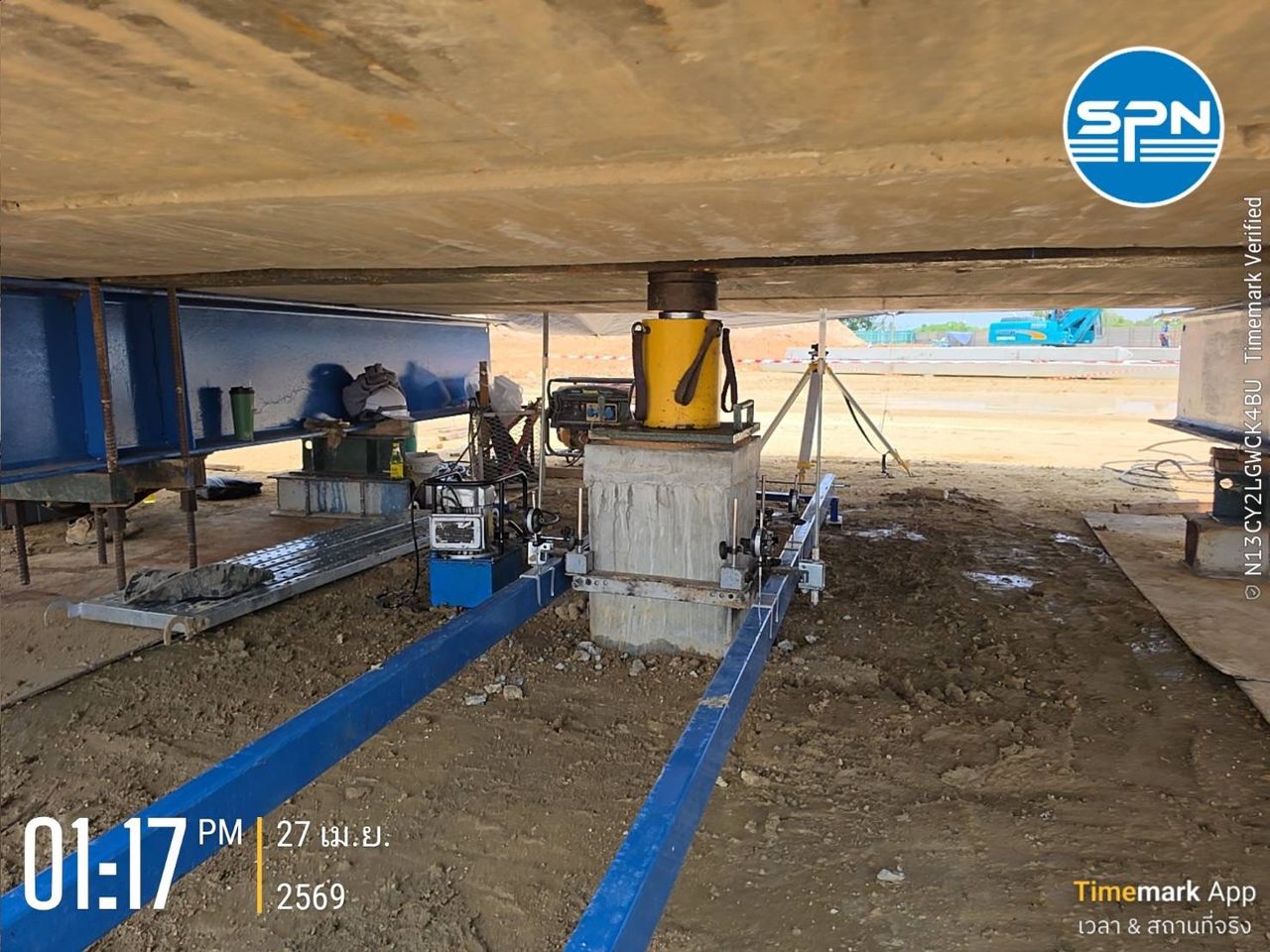

- วางแม่แรงไฮดรอลิกพร้อม Load Cell บนหัวเสาเข็มทดสอบ
- ติดตั้งมาตรวัดการทรุดตัวบนคานอ้างอิงอิสระอย่างน้อย 2–4 จุด
- ให้น้ำหนักเป็นขั้น ๆ คงแต่ละขั้นจนการทรุดตัวคงที่ แล้วบันทึกค่า
- เพิ่มจนถึงน้ำหนักทดสอบ (1.5–2 เท่า หรือถึงวิบัติ) แล้วปลดน้ำหนักเป็นขั้น
- เขียนกราฟ Load-Settlement วิเคราะห์ด้วย Davisson แล้วจัดทำรายงาน
ข้อดีและข้อจำกัด
แม่นยำและเชื่อถือได้มากที่สุด เพราะวัดพฤติกรรมการรับน้ำหนักจริงโดยตรง เป็นมาตรฐานอ้างอิงที่ใช้สอบเทียบวิธีอื่น และให้กราฟ Load-Settlement ที่สมบูรณ์
ใช้เวลานาน (อาจหลายวันต่อต้น) ต้นทุนสูง และต้องติดตั้งระบบน้ำหนักต้านขนาดใหญ่ จึงมักทดสอบเฉพาะเสาเข็มตัวอย่างบางต้น และต้องเตรียมพื้นที่หน้างานเพียงพอ
เทียบกับวิธีทดสอบเสาเข็มอื่น
Static Load Test เป็นมาตรฐานอ้างอิง ส่วนวิธีอื่นเน้นความเร็วและจำนวน:
| วิธีทดสอบ / มาตรฐาน | วัดอะไร และลักษณะเด่น |
|---|---|
| Static Load Test (ASTM D1143) | กำลังรับน้ำหนักด้วยน้ำหนักจริง แม่นยำที่สุด เป็นมาตรฐานอ้างอิง แต่ช้าและต้นทุนสูง |
| Dynamic Load Test — PDA (ASTM D4945) | กำลังรับน้ำหนักด้วยแรงกระแทกสูง (High Strain) รวดเร็ว ประหยัด ทดสอบได้จำนวนมาก |
| Seismic / Low Strain (ASTM D5882) | ความสมบูรณ์และความยาวเท่านั้น ด้วยแรงกระแทกต่ำ ไม่ประเมินกำลังรับน้ำหนัก |
โดยทั่วไปจะใช้ Static Load Test กับเสาเข็มตัวอย่างเพื่อยืนยันกำลัง แล้วใช้ Dynamic Load Test (PDA) ตรวจเสาเข็มจำนวนมาก อ่านการเปรียบเทียบเชิงลึกได้ที่ Dynamic vs Static Load Test เลือกแบบไหนดี และดูการตรวจ "ความสมบูรณ์" ได้ที่ Seismic Test (Low Strain) หรือดูบริการทดสอบเสาเข็มครบวงจรของ SPN
บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรม การเลือกระบบน้ำหนัก วิธีให้น้ำหนัก น้ำหนักทดสอบ และเกณฑ์การแปลผล ควรเป็นไปตามข้อกำหนดของโครงการและดุลยพินิจของวิศวกรผู้มีใบอนุญาต
