Dynamic Load Test (PDA Test) คืออะไร?

Dynamic Load Test หรือ PDA Test (ตั้งชื่อตามเครื่องมือ Pile Driving Analyzer) คือการทดสอบกำลังรับน้ำหนักของเสาเข็มแบบ พลศาสตร์แรงกระแทกสูง (High Strain Dynamic Testing) ตามมาตรฐาน ASTM D4945 โดยปล่อยตุ้มน้ำหนักกระแทกหัวเสาเข็มเพื่อสร้างคลื่นความเค้น แล้ววัด แรง (Force) และ ความเร็ว (Velocity) ที่หัวเสาเข็มด้วยหัววัด เพื่อนำมาวิเคราะห์ตามทฤษฎีคลื่นความเค้น (Stress Wave Theory)

นอกจากกำลังรับน้ำหนักแล้ว ยังให้ข้อมูล ความสมบูรณ์ของเสาเข็ม หน่วยแรงขับ (Driving Stress) และพลังงานที่ส่งถ่าย ในการทดสอบครั้งเดียว จึงเป็นวิธีที่นิยมมากในการตรวจรับเสาเข็มจำนวนมาก

วิศวกร SPN ทดสอบ Dynamic Load Test (PDA) ที่หัวเสาเข็มหน้างาน โครงการอาคารคลังสินค้าและสำนักงาน
งานทดสอบ Dynamic Load Test (PDA) หน้างานจริงโดยทีมวิศวกร SPN — ปล่อยตุ้มกระแทกหัวเสาเข็มแล้ววัดแรงและความเร็วของคลื่นความเค้น (ภาพ: SPN Soil Engineering)

หลักการ High Strain

เมื่อตุ้มกระแทกหัวเสาเข็ม จะเกิดคลื่นความเค้นเดินทางลงไปตามเสาเข็ม หัววัดความเครียด (Strain Transducer) และหัววัดความเร่ง (Accelerometer) ที่ติดใกล้หัวเสาเข็มจะวัดสัญญาณเพื่อแปลงเป็น "แรง" และ "ความเร็ว" ตามเวลา ในช่วงต้นก่อนเกิดการสะท้อน แรงและความเร็วจะแปรผันตรงกัน เมื่อดินรอบเสาเข็มและปลายเสาเข็มต้านทานคลื่น สัญญาณจะเปลี่ยนไป วิศวกรจึงใช้ความแตกต่างนี้ประเมินกำลังรับน้ำหนัก

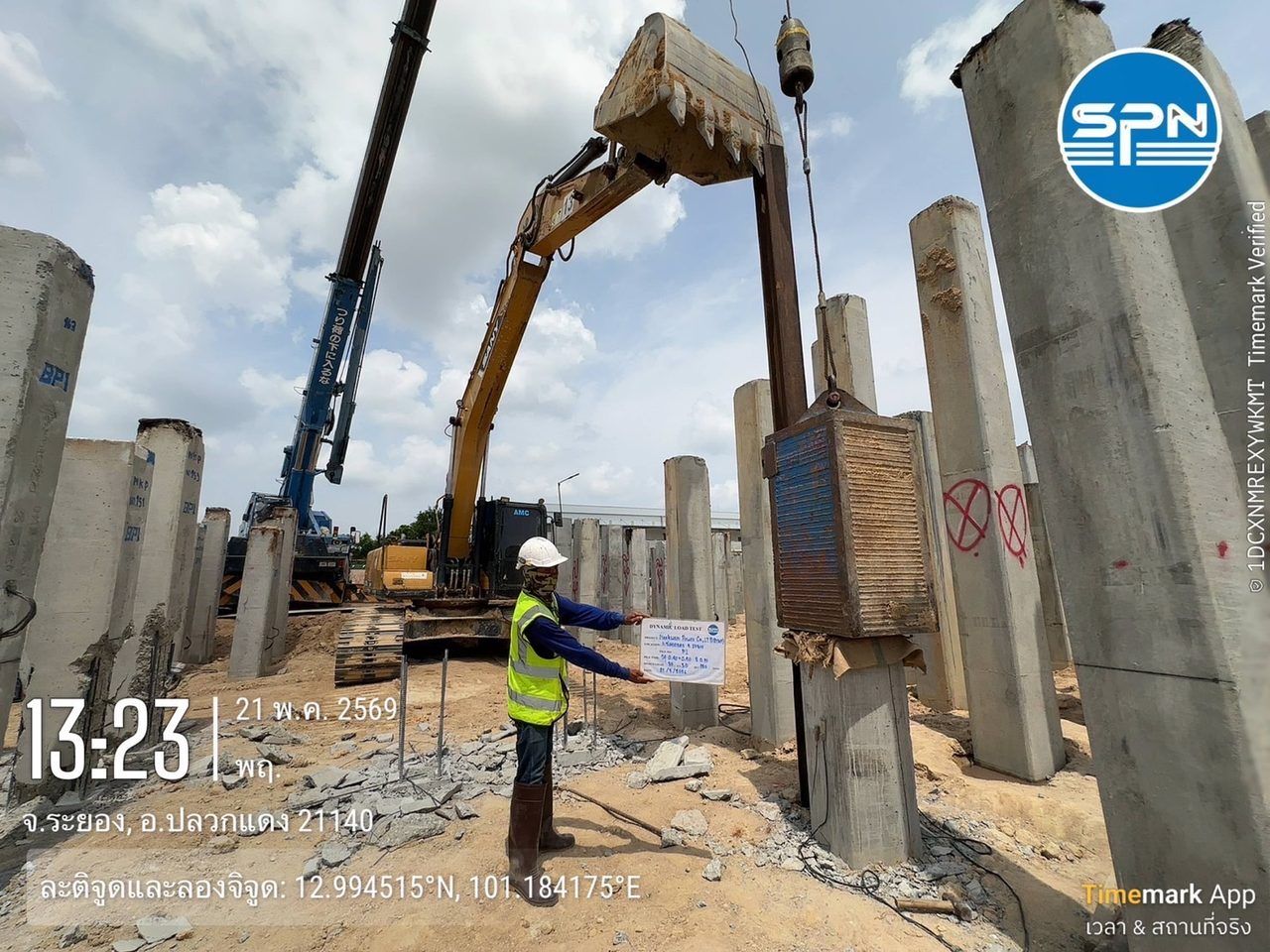

ตุ้มน้ำหนัก (Drop Hammer) ยกด้วยเครนเหนือหัวเสาเข็มเพื่อสร้างแรงกระแทกสูง (High Strain) ในการทดสอบ PDA
การยกตุ้มน้ำหนักด้วยเครนเพื่อปล่อยกระแทกหัวเสาเข็ม สร้างคลื่นความเค้นแรงกระแทกสูง (High Strain) ที่ระดมกำลังรับน้ำหนักของดิน (ภาพ: SPN Soil Engineering)

สูตรและทฤษฎีที่สำคัญ

การวิเคราะห์อาศัยทฤษฎีคลื่นความเค้นและค่าอิมพีแดนซ์ของเสาเข็ม โดยมีสูตรหลักดังนี้:

แรงจากความเครียด:   F = E · A · ε E = โมดูลัสยืดหยุ่นของเสาเข็ม, A = พื้นที่หน้าตัด, ε = ความเครียดที่วัดได้
อิมพีแดนซ์ของเสาเข็ม:   Z = E · A / c c = ความเร็วคลื่นในเสาเข็ม — ช่วงต้นของสัญญาณ แรงจะสัมพันธ์กับความเร็วตาม F = Z·v
กำลังรวม (CASE Method):   Rtotal = ½ [ F(t1) + F(t2) ] + (Z/2) [ v(t1) − v(t2) ] t2 = t1 + 2L/c — กำลังสถิต = กำลังรวม − ส่วนหน่วงของดิน (ใช้ตัวประกอบหน่วง Jc)

CASE Method และ CAPWAP

ผล PDA วิเคราะห์ได้ 2 ระดับ:

  • CASE Method — การคำนวณอย่างรวดเร็วในสนามด้วยสูตรปิด ใช้ค่าตัวประกอบหน่วงของดิน (Damping Factor, Jc) ให้ค่ากำลังรับน้ำหนักโดยประมาณทันทีหน้างาน
  • CAPWAP (Signal Matching) — การวิเคราะห์เชิงลึกในออฟฟิศ โดยจับคู่สัญญาณที่วัดได้กับแบบจำลอง เพื่อให้กำลังรับน้ำหนักสถิตที่น่าเชื่อถือ พร้อม การกระจายแรงเสียดทานผิว แรงแบกปลาย และกราฟน้ำหนัก-การทรุดตัวจำลอง

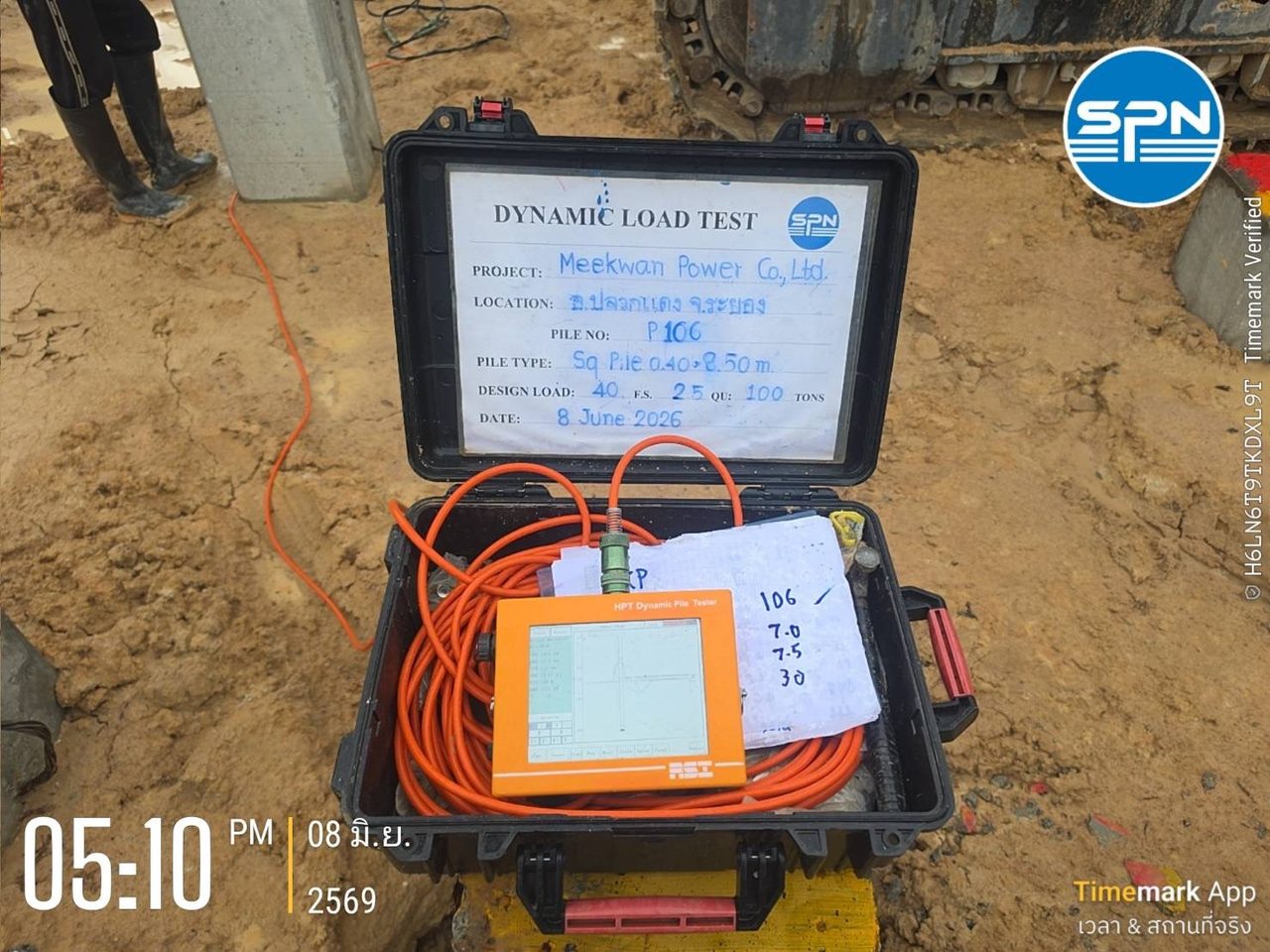

เครื่อง Pile Driving Analyzer (PDA) แสดงสัญญาณแรงและความเร็ว พร้อมค่ากำลังรับน้ำหนักที่ประเมินด้วย CASE Method ในสนาม
เครื่อง PDA บันทึกและแสดงสัญญาณแรง/ความเร็วในสนาม ประเมินกำลังเบื้องต้นด้วย CASE Method ก่อนนำไปวิเคราะห์ CAPWAP เชิงลึก (ภาพ: SPN Soil Engineering)

สิ่งที่วัดได้จาก PDA

  • กำลังรับน้ำหนัก (Capacity) — ทั้งแรงเสียดทานผิวและแรงแบกปลาย
  • ความสมบูรณ์ของเสาเข็ม (Integrity, BTA) — ตรวจหารอยแตกหรือการลดหน้าตัด
  • หน่วยแรงขับ (Driving Stress) — แรงอัดและแรงดึงสูงสุด เพื่อป้องกันเสาเข็มเสียหายขณะตอก
  • พลังงานที่ส่งถ่าย (Transferred Energy) — ประเมินประสิทธิภาพของปั้นจั่น/ตุ้ม

ขั้นตอนการทดสอบ

  1. เตรียมหัวเสาเข็มให้เรียบตั้งฉาก เจาะรูยึดหัววัด และเตรียมตุ้มกระแทก
  2. ติดตั้งหัววัดความเครียด 2 ตัว และหัววัดความเร่ง 2 ตัว ที่ตำแหน่งตรงข้ามกันใกล้หัวเสาเข็ม
  3. ปล่อยตุ้มน้ำหนักกระแทกหัวเสาเข็ม (High Strain) ให้มีพลังงานเพียงพอระดมกำลังของดิน
  4. เครื่อง PDA บันทึกแรงและความเร็วตามเวลาในแต่ละครั้งที่กระแทก
  5. ประเมินผลเบื้องต้นในสนามด้วย CASE Method
  6. วิเคราะห์ CAPWAP ในออฟฟิศ และจัดทำรายงานรับรองโดยวิศวกร

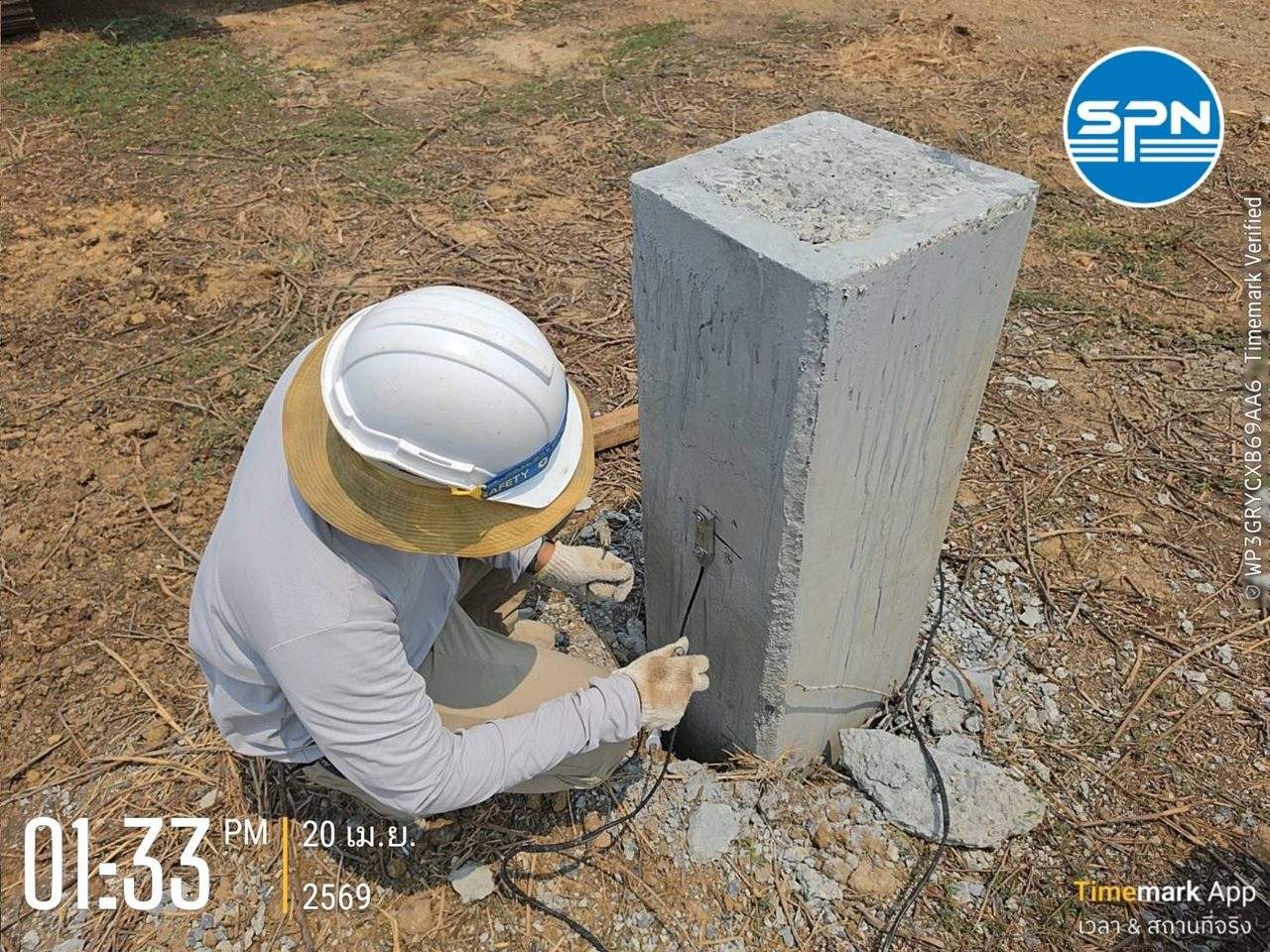

ช่างเทคนิค SPN ติดตั้งหัววัดความเครียดและหัววัดความเร่งที่ด้านข้างหัวเสาเข็ม เพื่อเตรียมทดสอบ Dynamic Load Test (PDA)
การเจาะยึดและติดตั้งหัววัด (Strain Transducer และ Accelerometer) ที่ด้านข้างใกล้หัวเสาเข็ม ก่อนเริ่มทดสอบ High Strain (ภาพ: SPN Soil Engineering)
📋 EOID และ Restrike

การทดสอบขณะตอกครั้งแรกเรียก End of Initial Drive (EOID) แต่กำลังของเสาเข็มในดินเหนียวมักเพิ่มขึ้นตามเวลา (Soil Setup) จึงนิยมทดสอบซ้ำหลังพักดิน 1–14 วัน (Restrike) เพื่อสะท้อนกำลังระยะยาว

ข้อดีและข้อจำกัด

✅ ข้อดี

รวดเร็วและประหยัดกว่า Static Load Test มาก ทดสอบได้หลายต้นต่อวัน ให้ข้อมูลครบทั้งกำลัง ความสมบูรณ์ หน่วยแรงขับ และพลังงาน รองรับเสาเข็มกำลังสูงได้

⚠️ ข้อจำกัด

ค่ากำลังรับน้ำหนักสถิตที่น่าเชื่อถือต้องอาศัยการวิเคราะห์ CAPWAP (CASE เป็นค่าประมาณ) ต้องมีพลังงานกระแทกเพียงพอเพื่อระดมกำลังเต็มที่ และเป็นการประเมินทางอ้อมจากพลศาสตร์ ควรสอบเทียบกับ Static Load Test ในโครงการสำคัญ ผลต้องตีความโดยวิศวกรที่มีประสบการณ์

เทียบกับวิธีทดสอบเสาเข็มอื่น

แต่ละวิธีตอบโจทย์ต่างกัน วิศวกรมักเลือกใช้ให้เหมาะกับวัตถุประสงค์และงบประมาณ:

วิธีทดสอบ / มาตรฐานวัดอะไร และลักษณะเด่น
Dynamic Load Test — PDA (ASTM D4945)กำลังรับน้ำหนัก + ความสมบูรณ์ + หน่วยแรงขับ ด้วยแรงกระแทกสูง รวดเร็ว ประหยัด ทดสอบได้จำนวนมาก
Static Load Test (ASTM D1143)กำลังรับน้ำหนักโดยตรงด้วยน้ำหนักจริง เป็นมาตรฐานอ้างอิงที่แม่นยำที่สุด แต่ช้าและต้นทุนสูง
Seismic / Low Strain (ASTM D5882)ความสมบูรณ์และความยาวเท่านั้น ด้วยแรงกระแทกต่ำ ไม่ประเมินกำลังรับน้ำหนัก

โดยทั่วไปใช้ PDA ทดสอบกำลังของเสาเข็มจำนวนมาก แล้วเลือกบางต้นไปสอบเทียบด้วย Static Load Test อ่านการเปรียบเทียบเชิงลึกได้ที่ Dynamic vs Static Load Test เลือกแบบไหนดี และดูวิธีอ่านค่าผลลัพธ์ได้ที่ การแปลผล PDA Test ส่วนการตรวจ "ความสมบูรณ์" ดูได้ที่ Seismic Test (Low Strain)

ภาพจากงานทดสอบจริง (PDA Test)

ตัวอย่างภาพการทดสอบ Dynamic Load Test (PDA) จากหน้างานจริงของ SPN ในหลายโครงการทั่วประเทศ ตั้งแต่การติดตั้งหัววัด ตุ้มกระแทกแรงสูง ไปจนถึงเครื่อง Pile Driving Analyzer ในสนาม

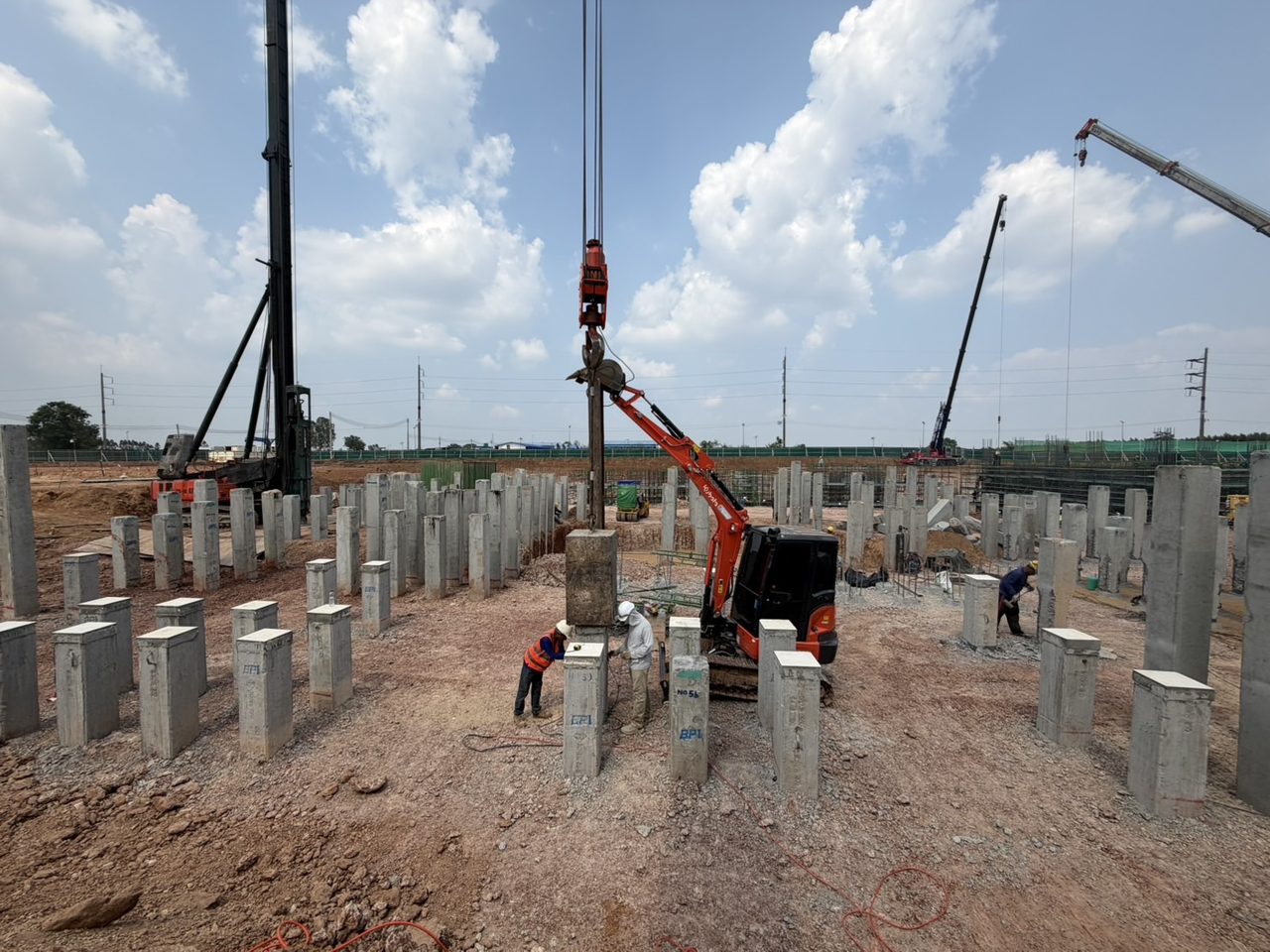

ภาพรวมไซต์งานเสาเข็มคอนกรีตอัดแรงพร้อมเครื่องตอกและเครน ก่อนทดสอบ PDA โดย SPN
ภาพรวมไซต์งานเสาเข็มก่อนการทดสอบ

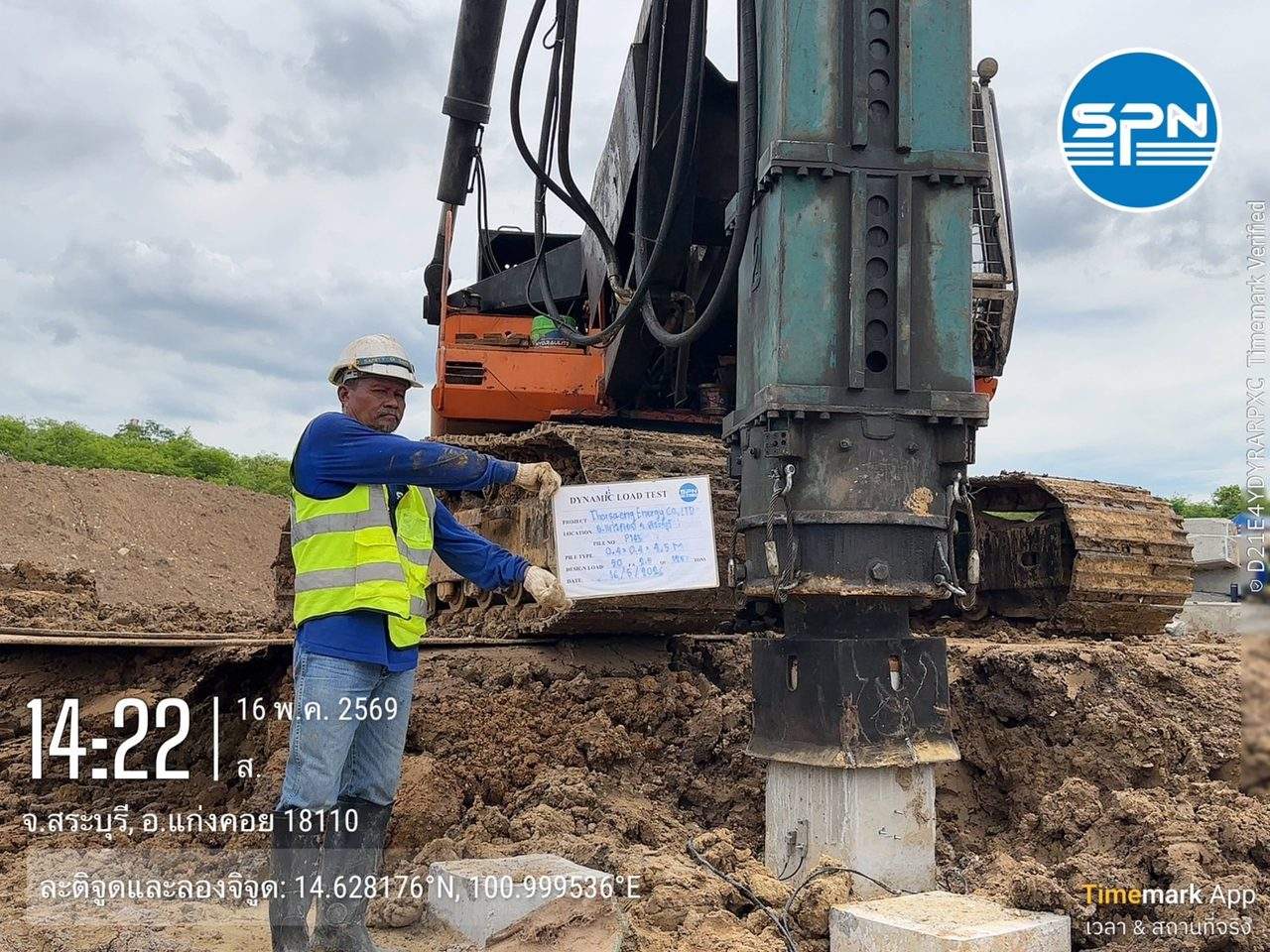

เครื่องตอกเสาเข็มและตุ้มกระแทกสำหรับทดสอบ PDA หน้างานจังหวัดสระบุรี
ตุ้มกระแทกแรงสูง — โครงการ จ.สระบุรี

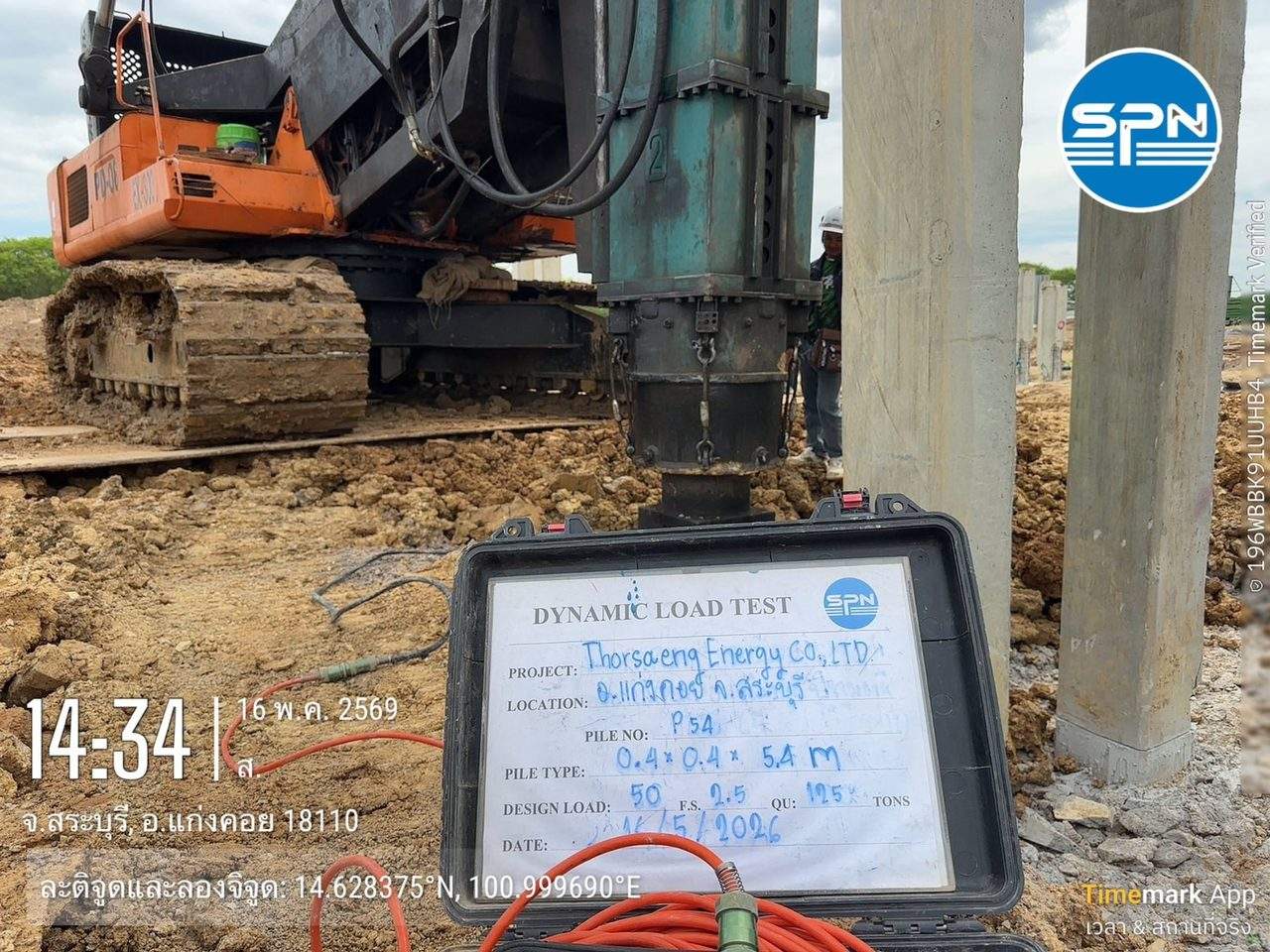

เครื่อง Pile Driving Analyzer ตั้งหน้างานพร้อมป้ายข้อมูลเสาเข็ม P54 ระหว่างทดสอบ Dynamic Load Test
เครื่อง PDA หน้างาน — เสาเข็ม P54

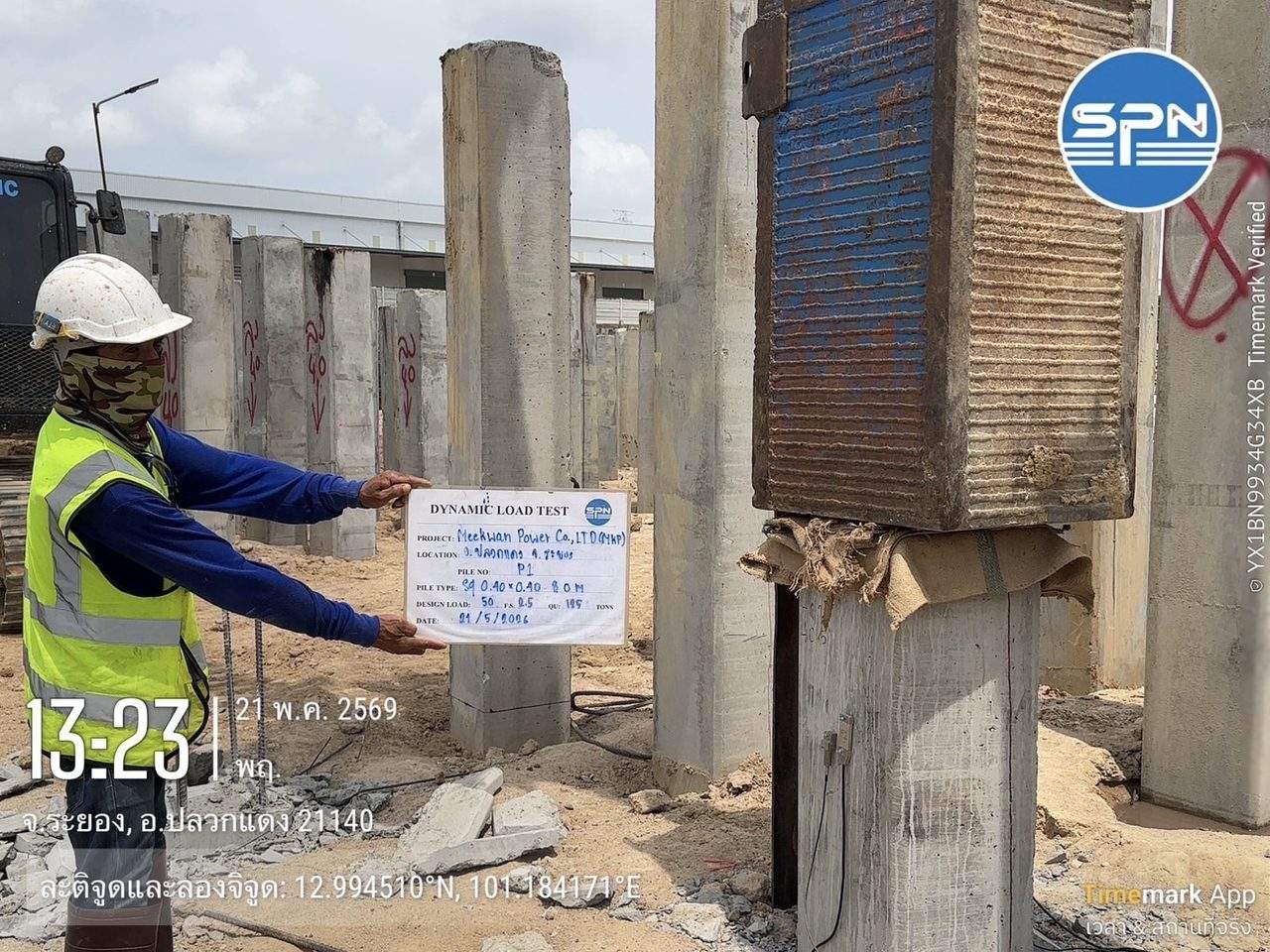

ตุ้มน้ำหนักกระแทกหัวเสาเข็มสร้างแรงกระแทกสูง High Strain ในการทดสอบ PDA โครงการระยอง
แรงกระแทกสูง (High Strain) — โครงการ จ.ระยอง

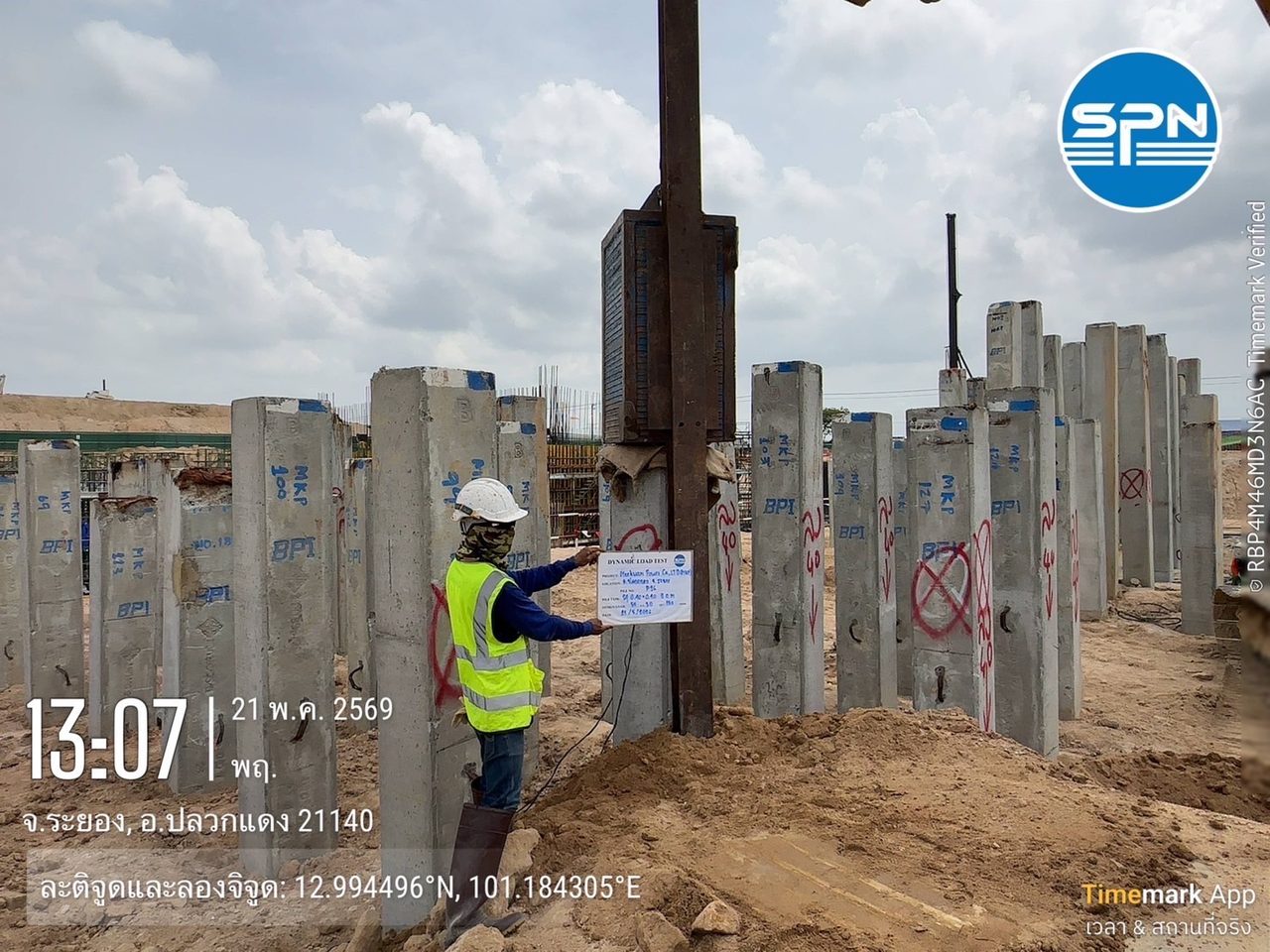

วิศวกร SPN ระบุตำแหน่งเสาเข็มกลางไซต์งานก่อนทดสอบ Dynamic Load Test (PDA)
ระบุตำแหน่งเสาเข็มทดสอบกลางไซต์งาน

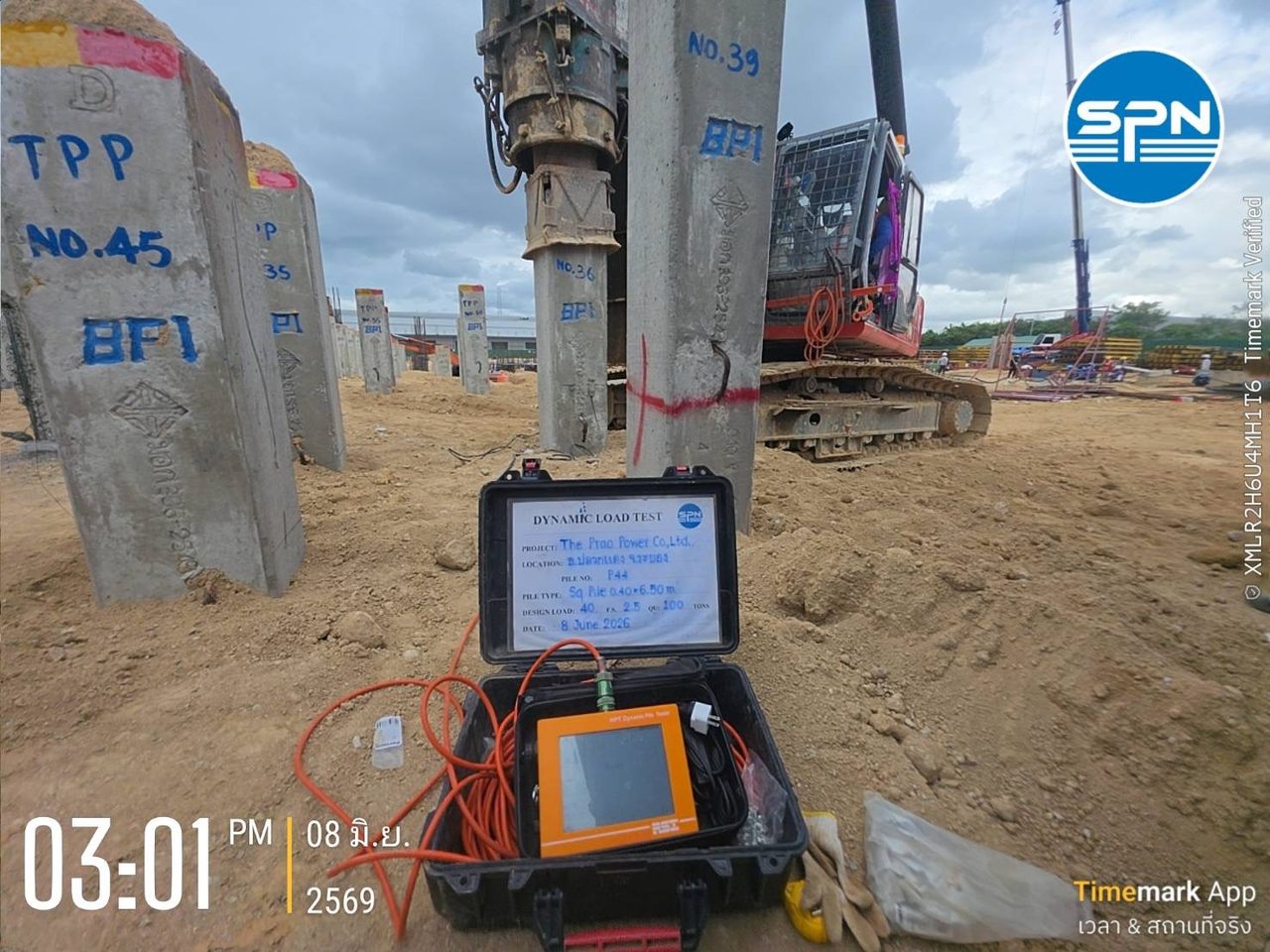

เครื่อง Pile Driving Analyzer เชื่อมต่อสายสัญญาณหน้างานทดสอบเสาเข็ม โครงการ TPP
เครื่อง PDA เชื่อมต่อสายสัญญาณหน้างาน — โครงการ TPP

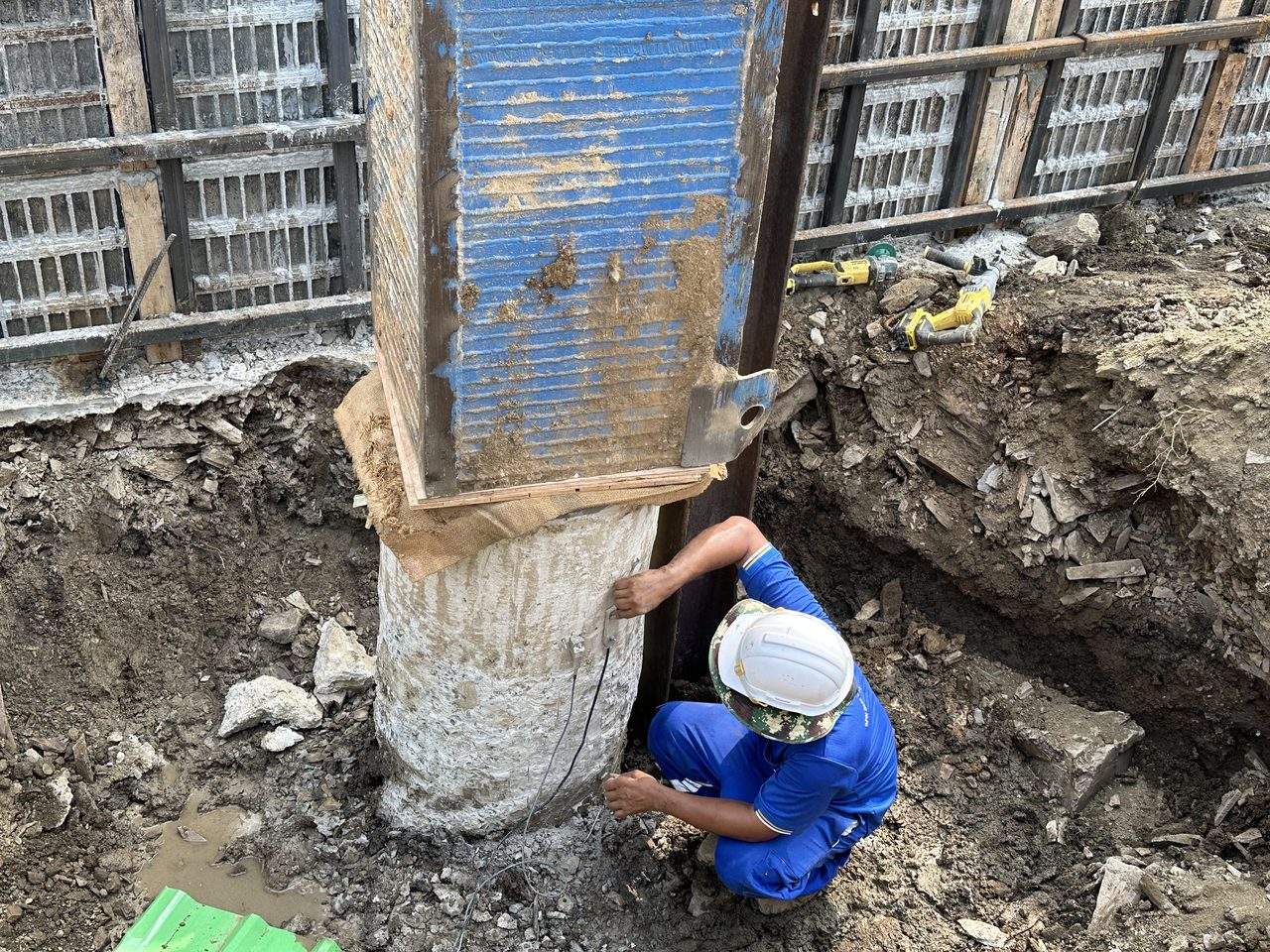

ทีม SPN ติดตั้งหัววัดสัญญาณบนหัวเสาเข็มเจาะในบ่อขุด เตรียมทดสอบ Dynamic Load Test (PDA)
ติดตั้งหัววัดบนหัวเสาเข็มเจาะในบ่อขุด ก่อนทดสอบ PDA

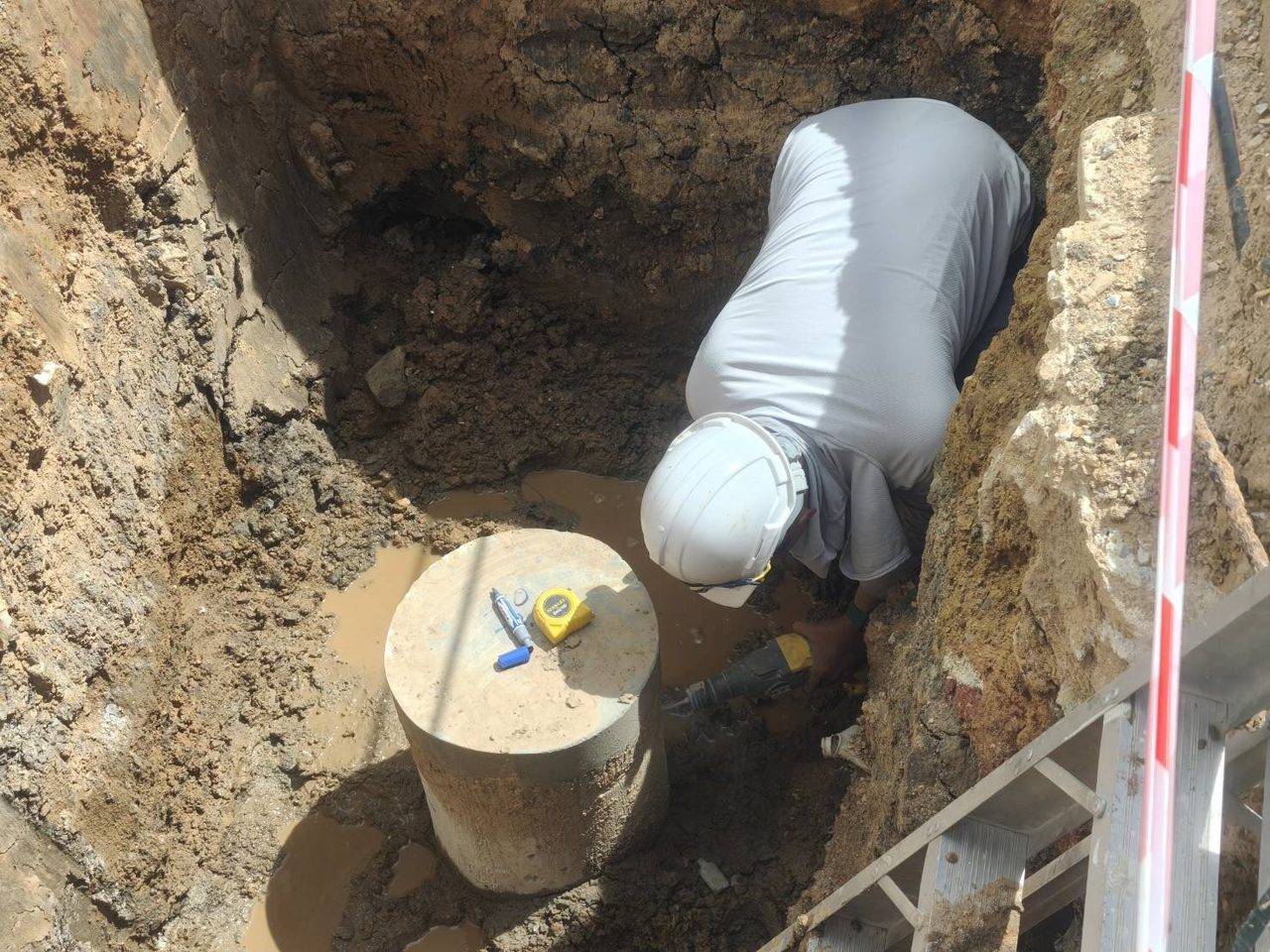

วิศวกร SPN เจาะยึดหัววัดที่หัวเสาเข็มเจาะหน้างาน ก่อนทดสอบกำลังรับน้ำหนักด้วย PDA
เจาะยึดหัววัดที่หัวเสาเข็มเจาะหน้างาน เตรียมทดสอบกำลังรับน้ำหนัก
📌 หมายเหตุ

บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรม การเลือกวิธีทดสอบ จำนวนเสาเข็มที่ต้องทดสอบ ค่าตัวประกอบหน่วง และการตีความผล ควรเป็นไปตามข้อกำหนดของโครงการและดุลยพินิจของวิศวกรผู้มีใบอนุญาต
