Seismic Test (Low Strain Pile Integrity Test) คืออะไร?
Seismic Test หรือ Low Strain Pile Integrity Test (บางครั้งเรียก Pile Integrity Test — PIT หรือ Sonic Echo) คือการทดสอบ ความสมบูรณ์ของเสาเข็มแบบไม่ทำลาย (Non-Destructive Test) โดยใช้ค้อนมือเคาะหัวเสาเข็มเพื่อสร้างคลื่นความเค้นแรงกระแทกต่ำ คลื่นจะเดินทางลงไปตามเสาเข็มและสะท้อนกลับเมื่อพบ การเปลี่ยนแปลงหน้าตัดหรืออิมพีแดนซ์ เช่น ปลายเสาเข็มหรือจุดบกพร่อง หัววัดความเร่ง (Accelerometer) ที่ติดบนหัวเสาเข็มจะบันทึกคลื่นสะท้อนเพื่อนำมาวิเคราะห์
เป็นวิธีควบคุมคุณภาพ (QC) ที่นิยมมากสำหรับเสาเข็มเจาะและเสาเข็มหล่อในที่ เพราะ เร็ว ประหยัด และทดสอบได้จำนวนมาก โดยไม่ต้องฝังท่อล่วงหน้าเหมือนวิธี Cross-hole Sonic Logging
ทำไมต้องตรวจความสมบูรณ์ของเสาเข็ม
เสาเข็มเจาะหล่อในที่อาจเกิดข้อบกพร่องระหว่างก่อสร้างโดยไม่ตั้งใจ เช่น ผนังหลุมพังทำให้เกิดคอคอด คอนกรีตแยกตัวเป็นโพรง หรือมีดินปนในเนื้อคอนกรีต ข้อบกพร่องเหล่านี้อยู่ใต้ดินจึงมองไม่เห็น หากปล่อยไว้อาจทำให้เสาเข็มรับน้ำหนักได้ไม่เต็มที่และเกิดการทรุดตัวภายหลัง การตรวจความสมบูรณ์จึงเป็นด่านสำคัญก่อนก่อสร้างโครงสร้างส่วนบน
หลักการทำงาน
เมื่อเคาะหัวเสาเข็ม คลื่นความเค้นจะเดินทางลงไปด้วยความเร็วคงที่ในคอนกรีต เมื่อพบบริเวณที่ อิมพีแดนซ์ (Impedance) เปลี่ยน คลื่นบางส่วนจะสะท้อนกลับขึ้นมา การวิเคราะห์ทำได้ทั้งใน โดเมนเวลา (Sonic Echo / Pulse Echo Method) ดูตำแหน่งและทิศของพีคสะท้อน และ โดเมนความถี่ (Transient Response Method) ทิศของการสะท้อนยังบอกชนิดข้อบกพร่องได้ คือ คอคอด (อิมพีแดนซ์ลดลง) ให้คลื่นสะท้อนทิศเดียวกับคลื่นกระแทก ส่วนการพองตัว (อิมพีแดนซ์เพิ่มขึ้น) ให้คลื่นสะท้อนทิศตรงข้าม
สูตรและทฤษฎีที่สำคัญ
หัวใจของการแปลผลคือความสัมพันธ์ระหว่างเวลาเดินทางของคลื่นกับความยาว และแนวคิดเรื่องอิมพีแดนซ์:
ข้อบกพร่องที่ตรวจพบได้
- คอคอด (Necking) — หน้าตัดลดลง อิมพีแดนซ์ลดลง
- การพองตัว (Bulging) — หน้าตัดเพิ่มขึ้น อิมพีแดนซ์เพิ่มขึ้น
- รอยแตกหรือหัก (Crack / Discontinuity) — ทำให้คลื่นสะท้อนกลับก่อนถึงปลาย
- โพรง / รังผึ้ง (Void / Honeycomb) — คอนกรีตไม่แน่นเป็นเนื้อเดียว
- ดินปนในคอนกรีต (Soil Inclusion) — จากผนังหลุมพังระหว่างหล่อ
- ประเมินความยาวเข็มเบื้องต้น — เทียบความยาวที่ประเมินได้กับแบบที่ออกแบบ (เป็นค่าประมาณ ขึ้นกับความเร็วคลื่นที่สมมติ และต้องเห็นสัญญาณสะท้อนจากปลาย)
หากผลทดสอบพบสัญญาณผิดปกติ ไม่ได้แปลว่าเสาเข็มใช้ไม่ได้เสมอไป ดูขั้นตอนตรวจสอบและแนวทางแก้ไขที่วิศวกรใช้จริงได้ที่ เสาเข็มไม่ผ่าน Seismic Test ทำยังไงต่อ
• ความยาวเสาเข็มที่แสดงในรายงาน เป็นเพียงความยาวที่ได้จากความเร็วคลื่นที่สะท้อนกลับ หรือจากภาคสนามแจ้งให้ทราบเท่านั้น ซึ่งความยาวที่แท้จริงควรพิจารณาจากองค์ประกอบภาคสนาม
• เสาเข็มที่ทำการทดสอบควรนำข้อมูลในการตอกเสาเข็มหรือเจาะเสาเข็มมาประกอบพิจารณาก่อนนำเสาเข็มไปใช้งาน อาทิเช่น การเทหล่อเสาเข็มและการถอนปลอกเหล็กชั่วคราวมาประกอบพิจารณาสภาพของชั้นดิน การเปิดสภาพหน้างาน การเยื้องศูนย์ของเสาเข็ม โดยให้วิศวกรสนามหรือผู้ออกแบบพิจารณาก่อนนำไปใช้งาน
• หากต้องการทราบความยาวของเสาเข็ม แนะนำให้ทดสอบ Parallel Seismic Test
ขั้นตอนการทดสอบ
- เตรียมหัวเสาเข็ม — ตัด/เจียรให้ผิวคอนกรีตแข็งแรง เรียบ และสะอาด

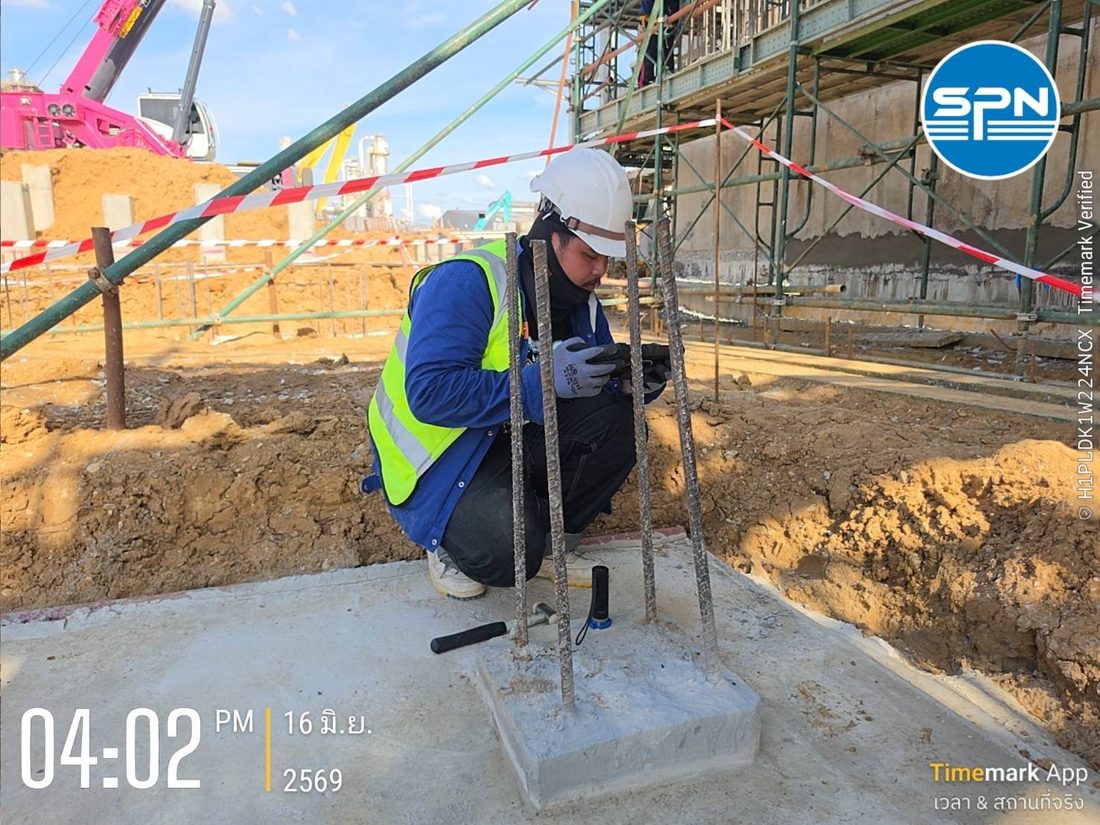

- ติดตั้งหัววัดความเร่ง (Accelerometer) บนหัวเสาเข็มด้วยวัสดุประสาน

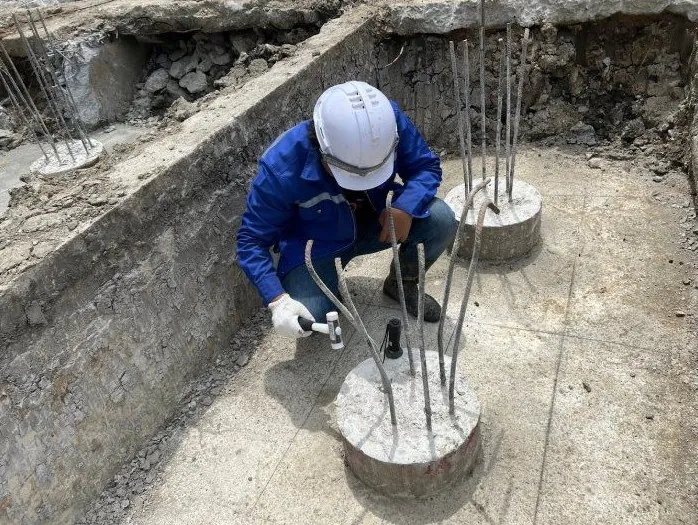

- เคาะหัวเสาเข็มด้วยค้อนมือเพื่อสร้างคลื่นความเค้นแรงกระแทกต่ำ
- บันทึกสัญญาณคลื่นสะท้อนหลายครั้งแล้วเฉลี่ยเพื่อลดสัญญาณรบกวน
- วิเคราะห์สัญญาณหาความยาวและตำแหน่งข้อบกพร่อง
- จำแนกระดับความสมบูรณ์และจัดทำรายงานรับรองโดยวิศวกร
ข้อดีและข้อจำกัด
รวดเร็ว (ไม่กี่นาทีต่อต้น) ต้นทุนต่ำ ไม่ทำลายเสาเข็ม ไม่ต้องฝังท่อล่วงหน้า เครื่องมือเบา จึงทดสอบเสาเข็มได้จำนวนมากในเวลาสั้น
เหมาะกับเสาเข็มที่อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D) ไม่มากเกินไป (ราว 20–30 เท่า) เสาเข็มที่ยาวมากหรือมีแรงเสียดทานสูงจะหน่วงคลื่นจนไม่เห็นปลาย ตรวจได้เฉพาะข้อบกพร่องที่มีนัยสำคัญ และ ไม่ใช่การทดสอบกำลังรับน้ำหนัก ผลต้องตีความโดยวิศวกรที่มีประสบการณ์
มาตรฐานและการเทียบกับวิธีอื่น
Seismic Test เป็นเพียงหนึ่งในชุดการทดสอบเสาเข็ม ซึ่งแต่ละวิธีตอบโจทย์ต่างกัน:
| วิธีทดสอบ / มาตรฐาน | วัดอะไร และลักษณะเด่น |
|---|---|
| Seismic / Low Strain (ASTM D5882) | ความสมบูรณ์และความยาวเข็มเบื้องต้น — เร็ว ถูก ไม่ทำลาย ไม่ต้องฝังท่อ ทดสอบได้จำนวนมาก แต่จำกัดด้วย L/D |
| Cross-hole Sonic Logging (ASTM D6760) | ความสมบูรณ์ภายในแบบละเอียดของเสาเข็มใหญ่ ต้องฝังท่อทดสอบล่วงหน้าตั้งแต่ตอนหล่อ |
| Dynamic Load Test — PDA (ASTM D4945) | กำลังรับน้ำหนักของเสาเข็มด้วยแรงกระแทกสูง (High Strain) รวดเร็วกว่า Static |
| Static Load Test (ASTM D1143) | กำลังรับน้ำหนักโดยตรงด้วยน้ำหนักจริง เป็นมาตรฐานอ้างอิงที่แม่นยำที่สุด |
โดยทั่วไปจะใช้ Seismic Test ตรวจความสมบูรณ์ของเสาเข็มจำนวนมาก แล้วเลือกบางต้นไปทดสอบกำลังรับน้ำหนักด้วย Dynamic (PDA) หรือ Static Load Test ดูแนวทางการอ่านผล PDA เพิ่มเติมได้ที่ การแปลผล PDA Test

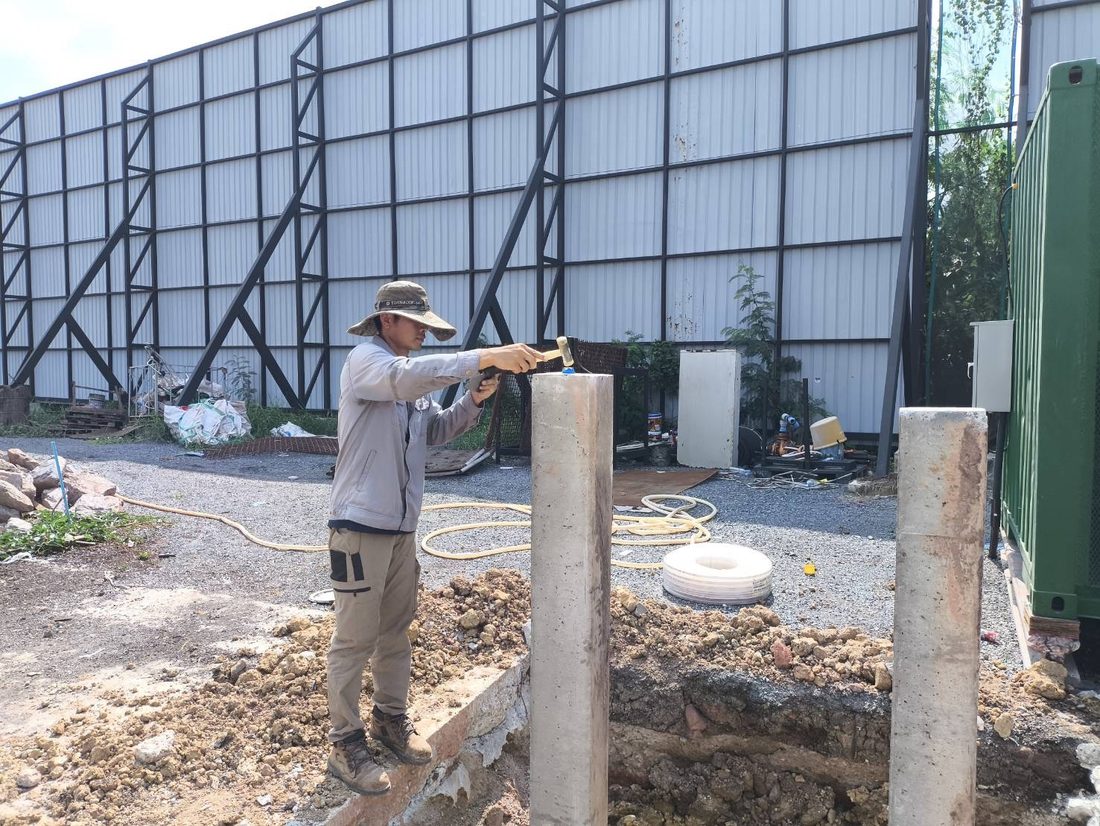

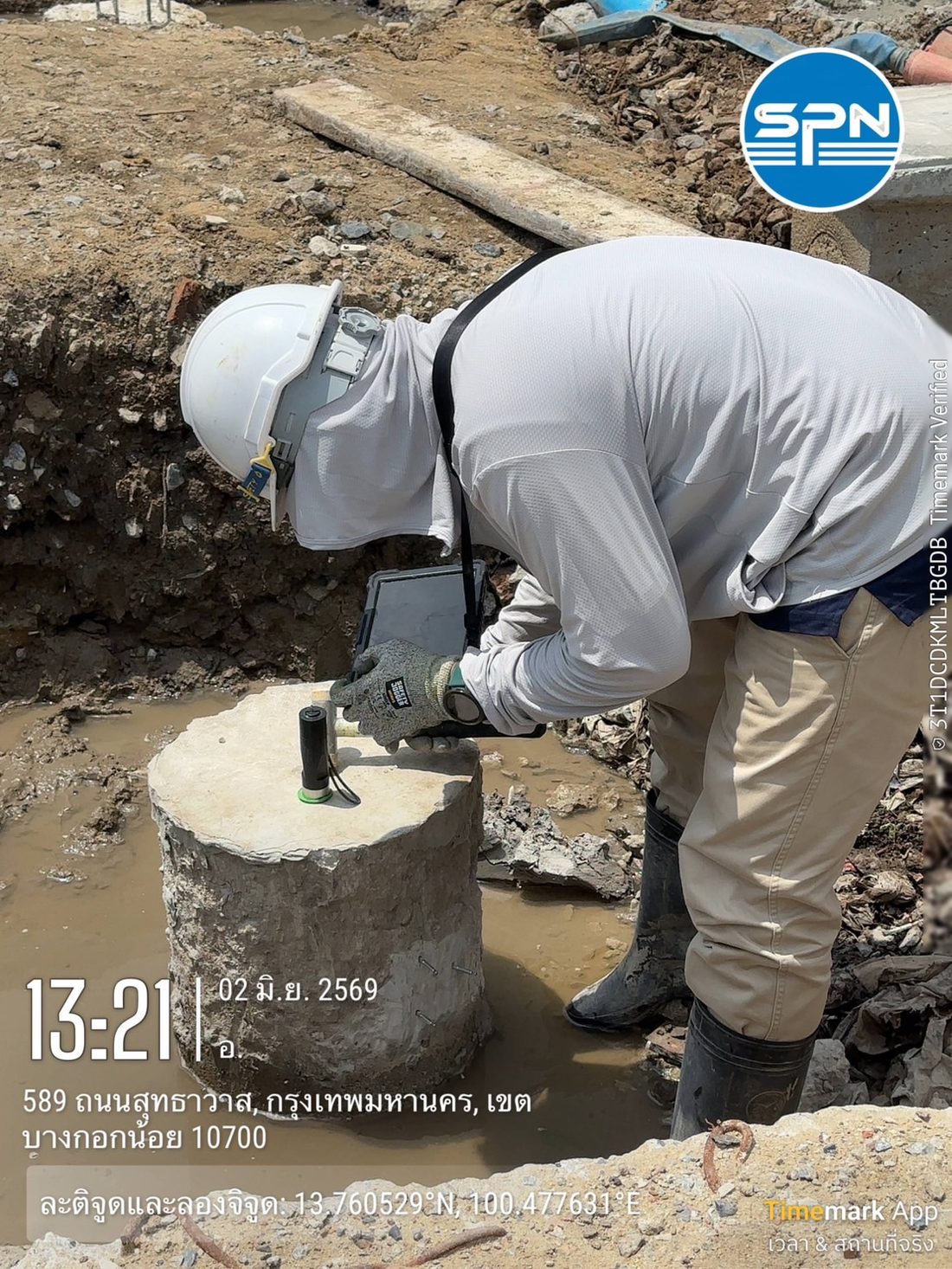

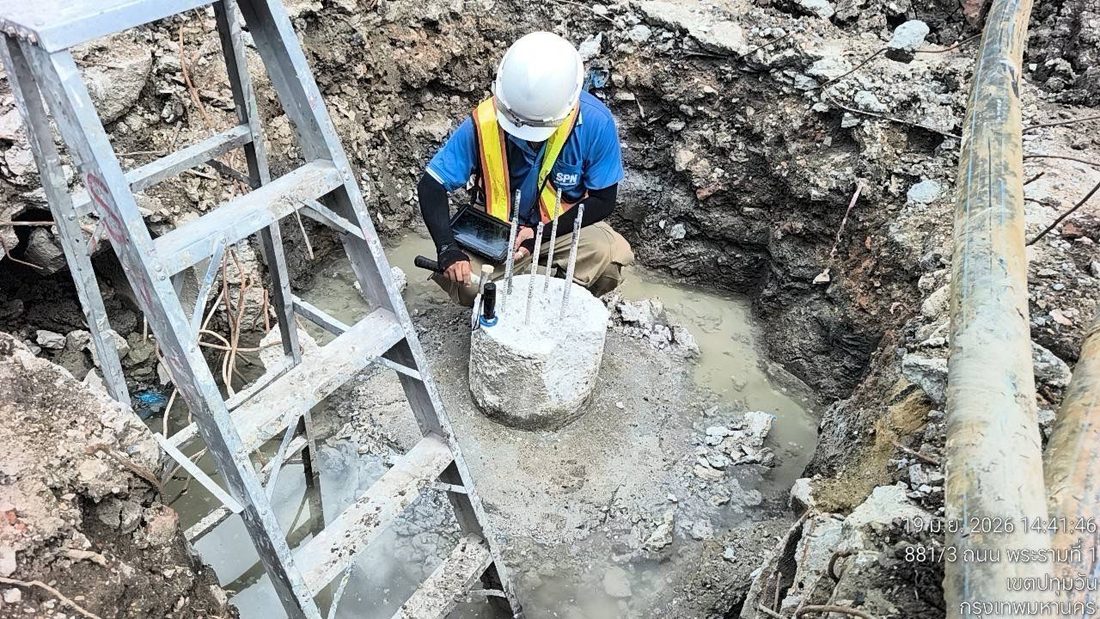

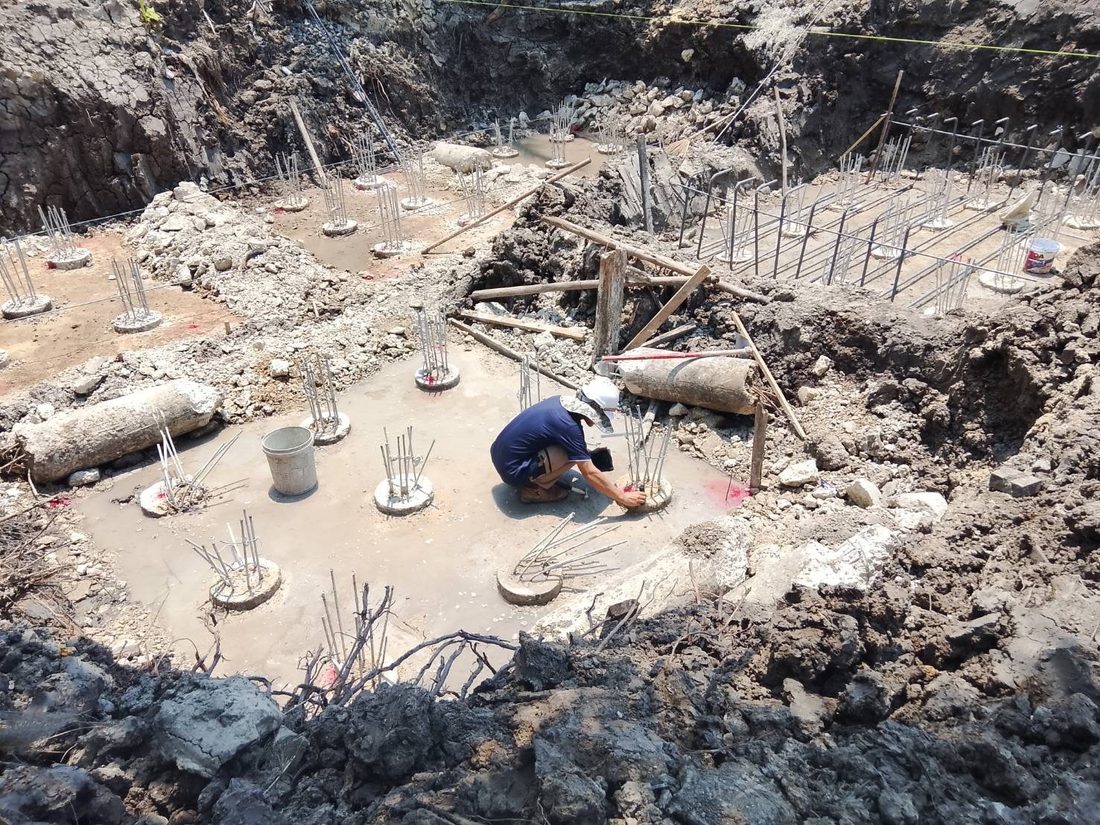

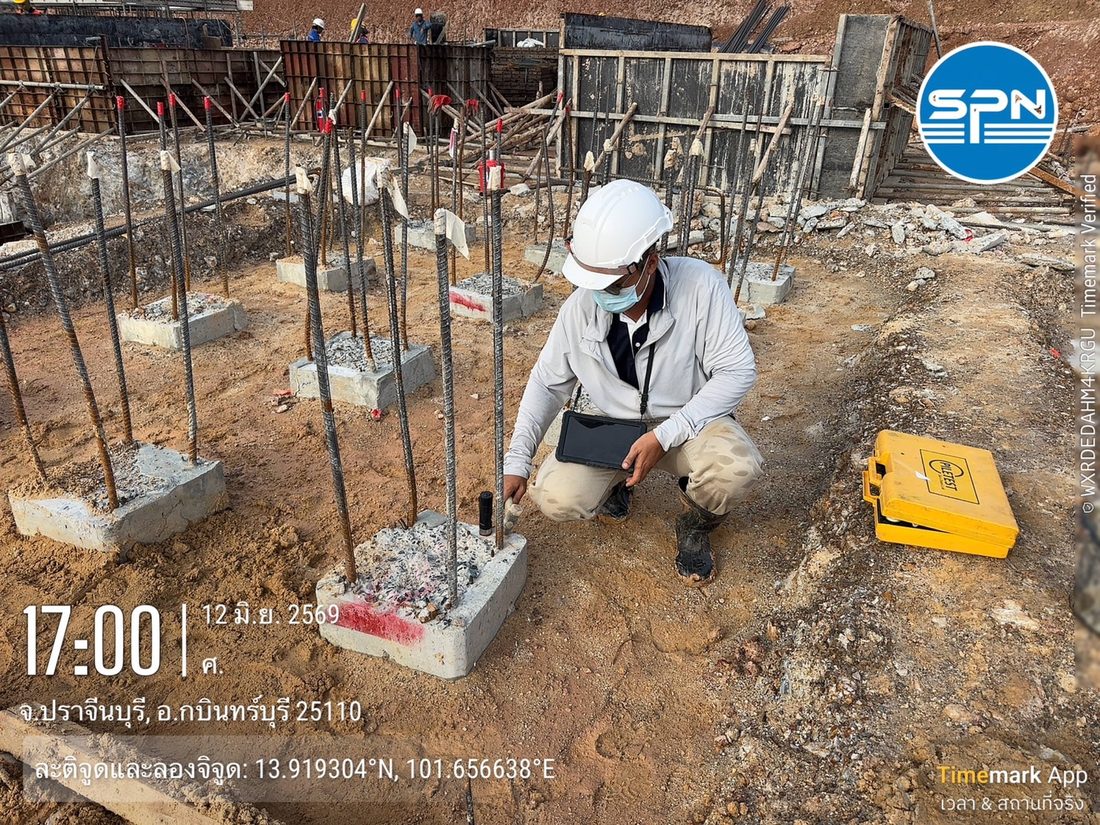

ภาพการทดสอบ Seismic Test หน้างานจริง
ตัวอย่างงานทดสอบความสมบูรณ์ของเสาเข็มด้วยวิธี Seismic (Low Strain) โดยทีมวิศวกรของ SPN Soil Engineering ทั้งงานเสาเข็มเจาะหล่อในที่และเสาเข็มสำเร็จรูป ในโครงการจริงหลายประเภททั่วประเทศ
บทความนี้จัดทำเพื่อเป็นความรู้ทางวิศวกรรม การเลือกวิธีทดสอบ จำนวนเสาเข็มที่ต้องตรวจ และการตีความผล ควรเป็นไปตามข้อกำหนดของโครงการและดุลยพินิจของวิศวกรผู้มีใบอนุญาต
