CAPWAP คืออะไร? ทำไมผลทดสอบ PDA ต้องวิเคราะห์ CAPWAP

ที่มา: ทำไมค่าที่อ่านหน้างานอย่างเดียวไม่พอ

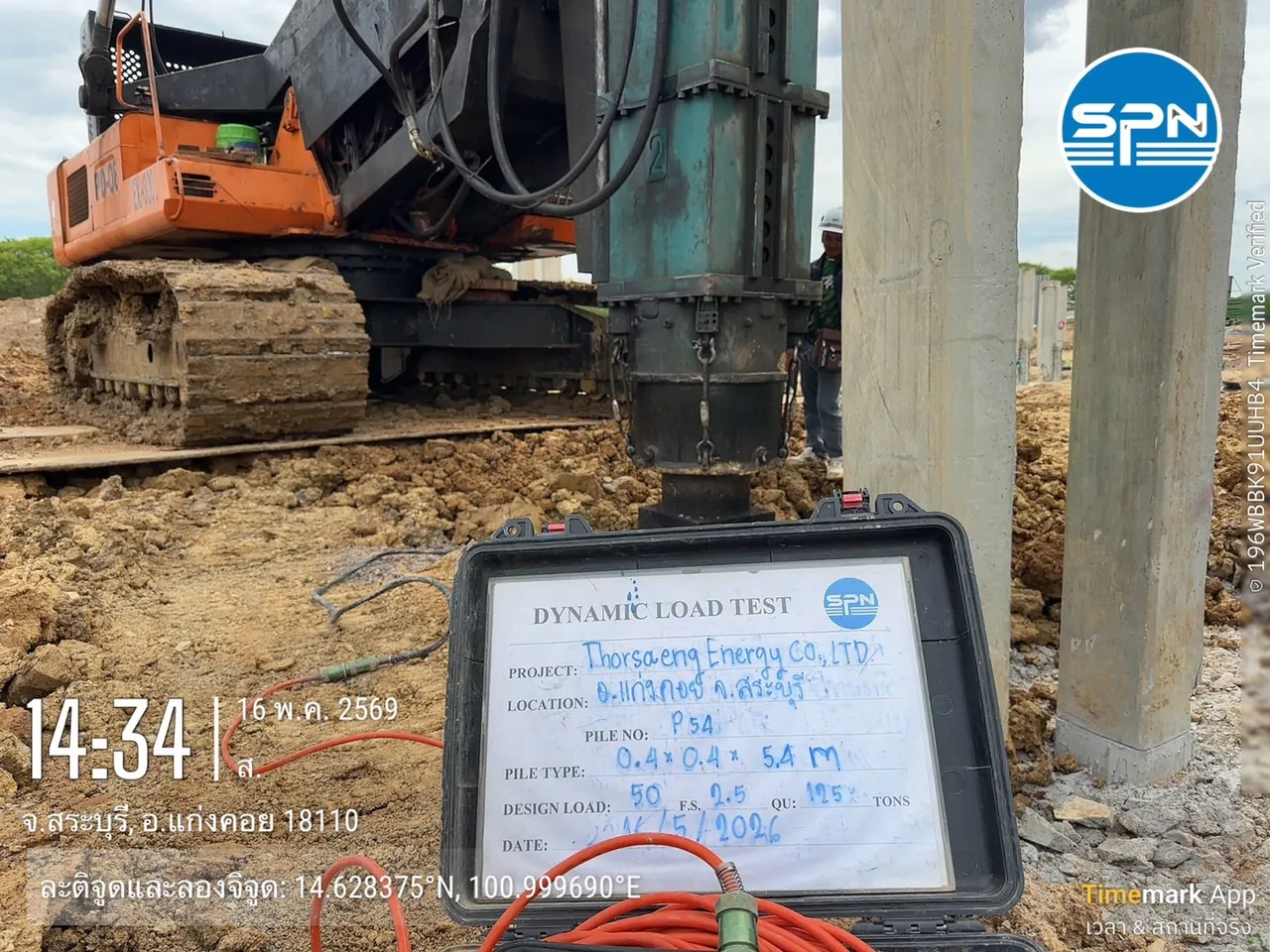

ตอนทดสอบ PDA (Dynamic Load Test) หน้างาน เครื่องจะแสดงค่าประเมินกำลังรับน้ำหนักแบบทันที ซึ่งคำนวณด้วยสูตรอย่างง่ายที่เรียกว่า Case Method ข้อดีคือรู้ผลทันทีทุกครั้งที่ตอก ใช้ตัดสินใจหน้างานได้ แต่มีข้อจำกัดสำคัญคือ ต้องสมมติค่าพารามิเตอร์ของดิน (Damping Factor) ค่าเดียวทั้งระบบ ซึ่งขึ้นอยู่กับชนิดดินและประสบการณ์ผู้ทดสอบ

CAPWAP แก้ข้อจำกัดนี้โดยไม่สมมติค่าเดียว แต่ ให้ข้อมูลจริงเป็นตัวบอก — แบ่งเสาเข็มเป็นชิ้นส่วนย่อยจำนวนมาก แต่ละชิ้นมีสปริงและตัวหน่วงแทนดินรอบ ๆ แล้วปรับค่าทีละส่วนจนพฤติกรรมคลื่นในแบบจำลองตรงกับที่วัดจริง การทดสอบ High Strain สำหรับป้อนข้อมูลให้ CAPWAP อ้างอิงมาตรฐาน ASTM D4945 และ มยผ.1252-51

CAPWAP ทำงานอย่างไร (อธิบายแบบไม่ต้องรู้สมการ)

CAPWAP คือการทำให้แบบจำลองในคอมพิวเตอร์ "เลียนแบบ" เสาเข็มจริงให้ได้มากที่สุด แล้วอ่านค่ากำลังจากแบบจำลองนั้น มี 4 ขั้นตอนหลัก:

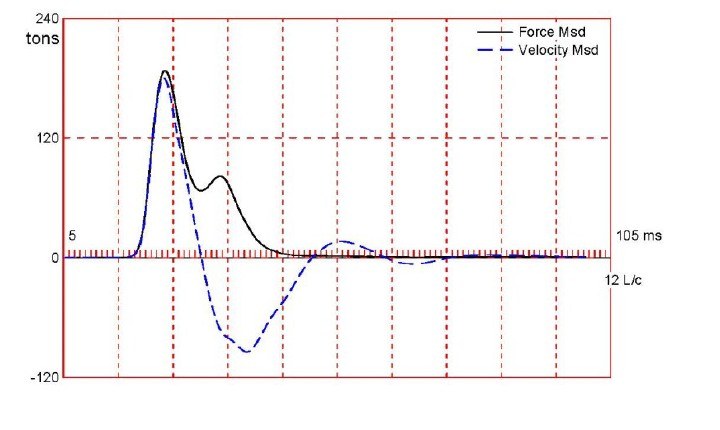

1. เก็บสัญญาณจริงจากหน้างาน — เซนเซอร์ที่หัวเสาเข็มวัดแรง (Force) และความเร็ว (Velocity) ตลอดช่วงเวลาที่คลื่นวิ่งลงและสะท้อนกลับ จากการตอก 1 ครั้งที่เลือกมาวิเคราะห์
2. สร้างแบบจำลองเสาเข็ม-ดิน — เสาเข็มถูกแบ่งเป็นชิ้นส่วนต่อกัน ดินรอบเข็มและใต้ปลายเข็มแทนด้วยชุดสปริง (แรงต้านสถิต) และตัวหน่วง (แรงต้านพลศาสตร์)
3. จับคู่สัญญาณ (Signal Matching) — ป้อนสัญญาณส่วนหนึ่งเข้าแบบจำลอง แล้วดูว่าสัญญาณอีกส่วนที่แบบจำลองทำนายตรงกับที่วัดจริงแค่ไหน ปรับพารามิเตอร์ดินซ้ำจนความคลาดเคลื่อน (Match Quality) ต่ำสุด
4. อ่านผลจากแบบจำลองที่จับคู่สำเร็จ — เมื่อแบบจำลองเลียนแบบของจริงได้แล้ว ค่าแรงต้านสถิตในแบบจำลองคือค่าประเมินกำลังรับน้ำหนักของเสาเข็มจริง

ผลลัพธ์ที่ได้จาก CAPWAP — มากกว่าตัวเลขเดียว

จุดเด่นของ CAPWAP คือให้ข้อมูลหลายมิติจากการทดสอบครั้งเดียว ไม่ใช่แค่ค่ากำลังรับน้ำหนักรวม:

ผลลัพธ์	บอกอะไร	เอาไปใช้อะไร
กำลังรับน้ำหนักรวม (Total Capacity)	แรงต้านสถิตรวมของเสาเข็ม ณ การตอกครั้งนั้น	เทียบกับกำลังที่ออกแบบ
แยก Skin Friction / End Bearing	แรงต้านมาจากผิวเข็มเท่าไหร่ ปลายเข็มเท่าไหร่	ตรวจว่าพฤติกรรมเข็มตรงกับที่ออกแบบไว้หรือไม่

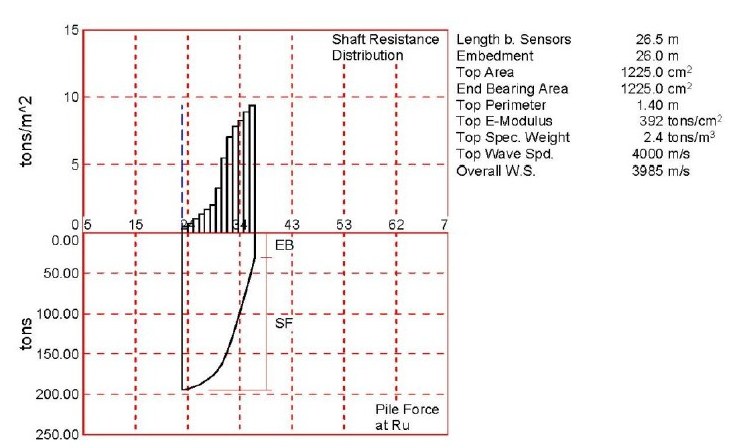

การกระจายแรงเสียดทานตามความลึก	ชั้นดินช่วงไหนให้แรงต้านมาก-น้อย	เทียบกับผลเจาะสำรวจดิน ยืนยันว่าปลายเข็มถึงชั้นดินรับแรงจริง
กราฟจำลอง Load-Settlement	พฤติกรรมการทรุดตัวเสมือนทำ Static Load Test	ประเมินการทรุดตัวที่น้ำหนักใช้งานโดยไม่ต้องทำ Static จริงทุกต้น
ความเค้นสูงสุดในตัวเข็มขณะตอก	เข็มเสี่ยงเสียหายจากการตอกหรือไม่	ควบคุมพลังงานตอกให้ปลอดภัยต่อตัวเข็ม

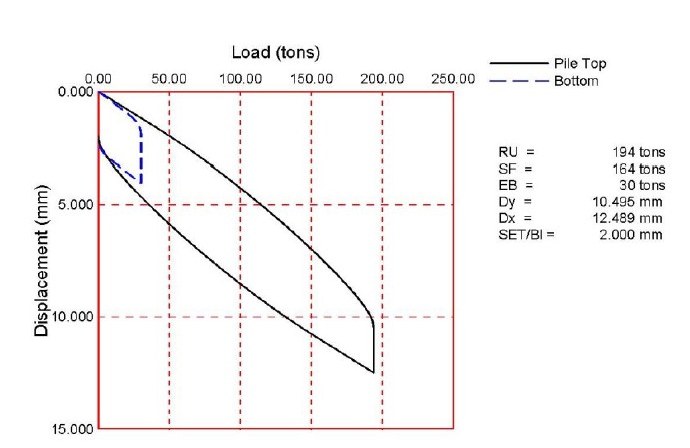

ตัวอย่างจากผลวิเคราะห์จริง: เสาเข็มหน้าตัด 1,225 ตร.ซม. ฝังลึกประมาณ 26 เมตร ผล CAPWAP ให้กำลังรับน้ำหนักรวม (RU) 194 ตัน แยกเป็นแรงเสียดทานผิว (SF) 164 ตัน กับแรงต้านปลายเข็ม (EB) 30 ตัน — แรงต้านราว 85% มาจากผิวเข็ม บอกได้ทันทีว่าเข็มต้นนี้มีพฤติกรรมแบบ Friction Pile ซึ่งเป็นข้อมูลที่ค่าหน้างานตัวเดียวให้ไม่ได้

ตัวอย่างการใช้งานจริง: เข็มที่ออกแบบให้รับแรงที่ปลาย (End Bearing) เป็นหลัก แต่ผล CAPWAP ชี้ว่าแรงมาจากผิวเข็มเกือบทั้งหมด คือสัญญาณที่วิศวกรต้องตรวจสอบว่าปลายเข็มถึงชั้นดินรับแรงจริงหรือไม่ ดูวิธีอ่านค่าอื่น ๆ ได้ที่บทความ อ่านผลทดสอบ PDA

ข้อควรรู้ในการอ่านผล CAPWAP

• ค่าที่ได้คือกำลัง ณ เวลาที่ตอก — เสาเข็มตอกในดินเหนียวมีปรากฏการณ์ Soil Setup (กำลังเพิ่มขึ้นตามเวลาหลังตอก) ผลจากการตอกทันทีหลังจบ (End of Drive) จึงมักต่ำกว่าผลจากการตอกซ้ำหลังทิ้งช่วง (Restrike) — สเปคที่ดีจะระบุว่าใช้ค่าจากการตอกแบบใด เรื่องช่วงเวลาทดสอบดูเพิ่มที่ ทดสอบเสาเข็มรอกี่วัน

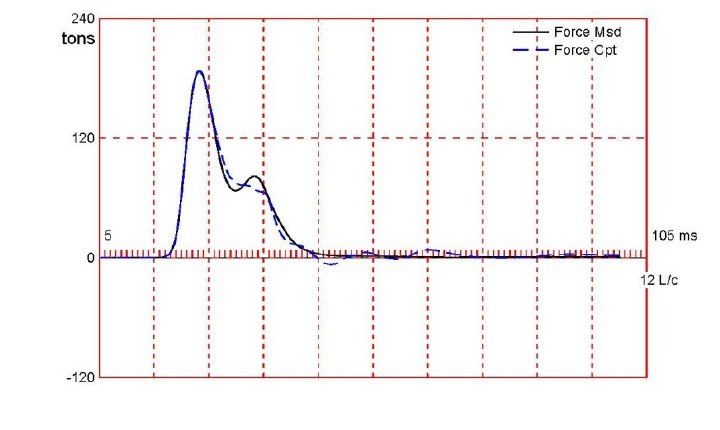

• คุณภาพของการจับคู่สำคัญ — รายงานที่ดีควรแสดงค่า Match Quality และกราฟเปรียบเทียบสัญญาณวัดจริงกับแบบจำลอง เพื่อให้ตรวจสอบได้ว่าการวิเคราะห์น่าเชื่อถือ
• การเคลื่อนตัวของเข็มต้องมากพอ — ถ้าตอกแล้วเข็มแทบไม่ขยับ (Set ต่อครั้งน้อยมาก) แรงต้านของดินอาจยังไม่ถูกกระตุ้นเต็มที่ ค่าที่วิเคราะห์ได้จะเป็นเพียงขอบเขตล่างของกำลังจริง
• ผู้วิเคราะห์มีผลต่อคุณภาพ — Signal Matching ต้องอาศัยวิศวกรที่เข้าใจทั้งทฤษฎีคลื่นและพฤติกรรมดิน ไม่ใช่แค่กดปุ่มให้โปรแกรมรันอัตโนมัติ
• เกณฑ์ผ่าน/ไม่ผ่านยึดตามกฎกระทรวงฐานราก 2566 — กำลังรับน้ำหนักที่วิเคราะห์ได้ต้องไม่ต่ำกว่า 2.5 เท่าของ Design Working Load (FS = 2.5) — ดูเกณฑ์ ค่าหลักทั้ง 8 ตัว และตัวอย่างการตีความรายงานแบบละเอียดที่ PDA Test อ่านผลยังไง — คู่มือวิเคราะห์ผล Dynamic Load Test

CAPWAP vs Case Method vs Static Load Test

หัวข้อ	Case Method (หน้างาน)	CAPWAP (วิเคราะห์ละเอียด)	Static Load Test
ความเร็วได้ผล	ทันทีทุกครั้งที่ตอก	หลังวิเคราะห์ (มักภายในไม่กี่วัน)	หลายวันถึงสัปดาห์
ความละเอียด	ประเมินเบื้องต้น	สูง แยกองค์ประกอบแรงได้	สูงสุด (วัดจริงโดยตรง)
แยก Friction / End Bearing	ไม่ได้	ได้	ไม่ได้โดยตรง (ต้องติดเครื่องมือวัดเพิ่มในตัวเข็ม)
บทบาทในโครงการ	คุมงานหน้างานแบบเรียลไทม์	รายงานผลอย่างเป็นทางการของ PDA	การทดสอบอ้างอิง / สอบเทียบ
