Seismic Integrity Test อ่านผลจากอะไร?

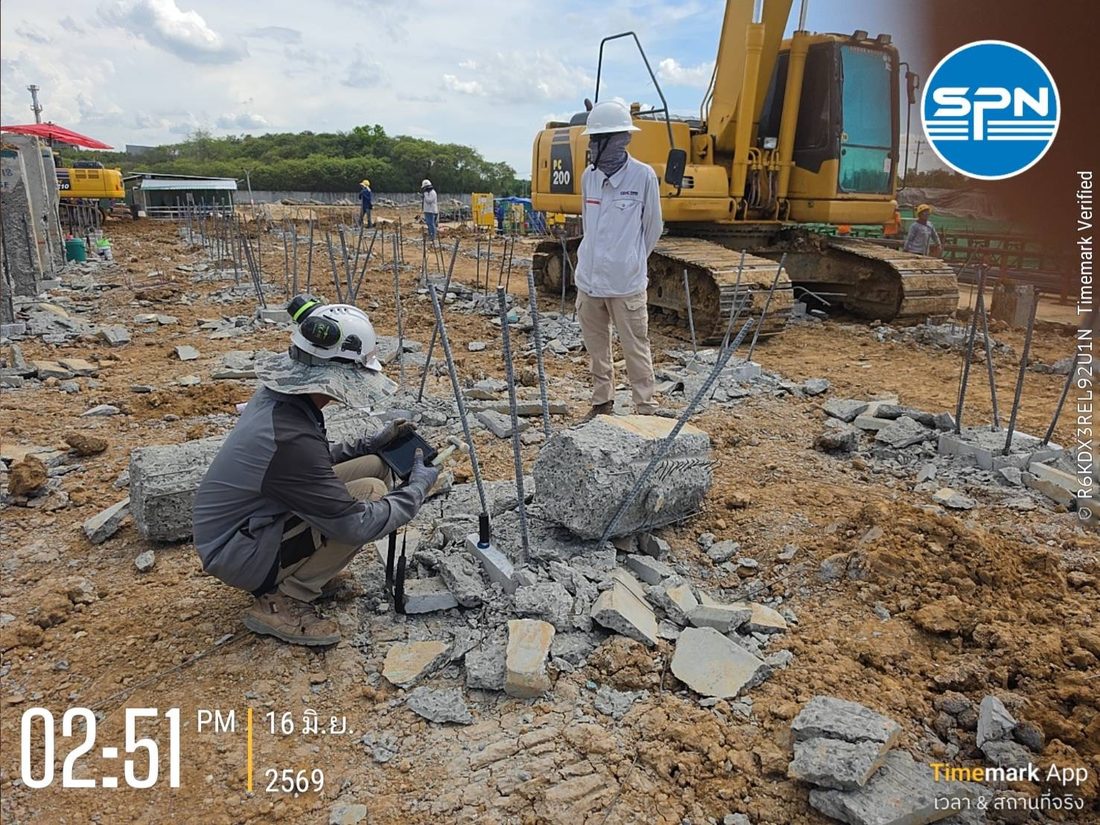

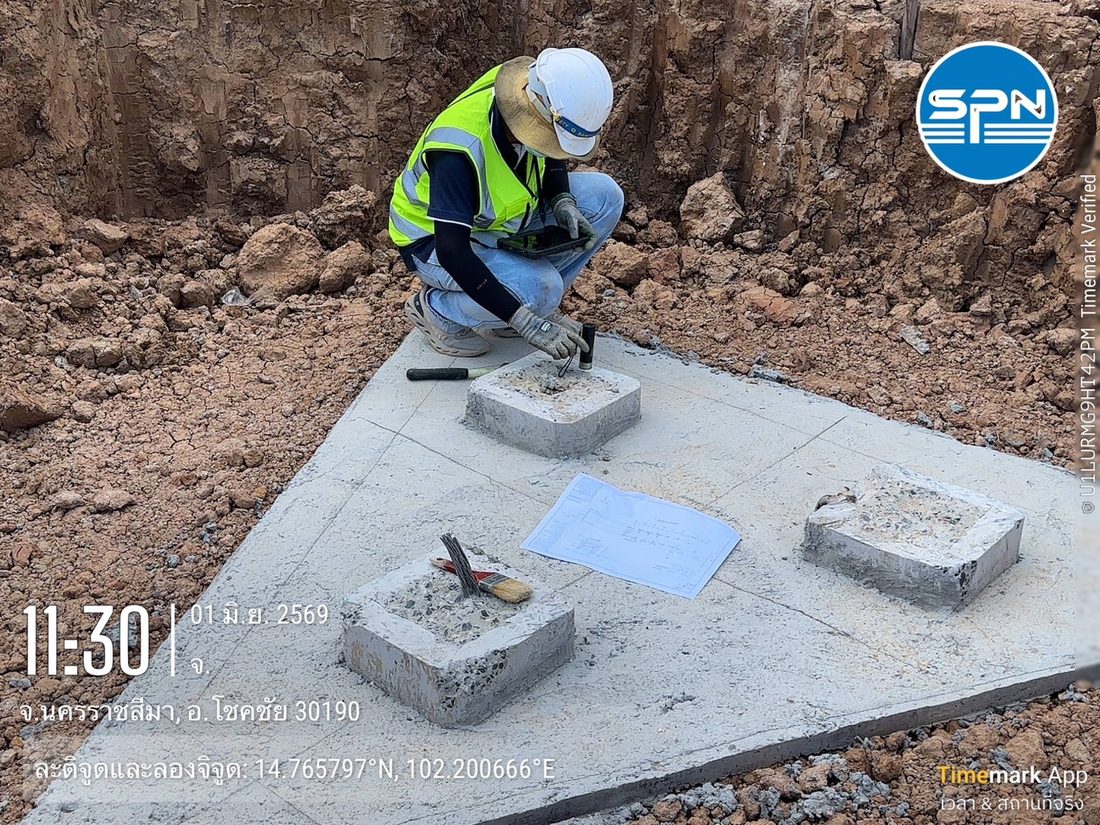

Seismic Integrity Test (หรือ Low Strain Pile Integrity Test) อ่านผลจาก กราฟความเร็วคลื่น (Velocity) เทียบกับเวลา การทดสอบทำโดยเคาะหัวเสาเข็มด้วยค้อนมือ (Hand-held Hammer) คลื่นความเค้น (Stress Wave) จะวิ่งลงไปตามตัวเสาเข็ม เมื่อเจอ การเปลี่ยนแปลงของหน้าตัดหรือคุณภาพคอนกรีต (Impedance Change) คลื่นบางส่วนจะสะท้อนกลับขึ้นมาให้เซนเซอร์ที่หัวเข็มจับได้
ตำแหน่งของสิ่งที่คลื่นเจอ คำนวณจากสมการง่าย ๆ:
ความลึก = (ความเร็วคลื่น × เวลาที่คลื่นสะท้อนกลับ) ÷ 2
ความเร็วคลื่นในเสาเข็มคอนกรีตทั่วไปอยู่ที่ประมาณ 3,500–4,000 เมตร/วินาที ขึ้นกับกำลังและอายุคอนกรีต
การทดสอบและการแปลผลอ้างอิงมาตรฐาน มยผ.1551-51 และ ASTM D5882 เป็นวิธีที่รวดเร็วและราคาประหยัด จึงนิยมใช้ตรวจคัดกรองความสมบูรณ์เสาเข็มจำนวนมากในโครงการ (ดูพื้นฐานวิธีทดสอบที่ Seismic Integrity Test คืออะไร)
เสาเข็มปกติ กราฟหน้าตาเป็นยังไง?

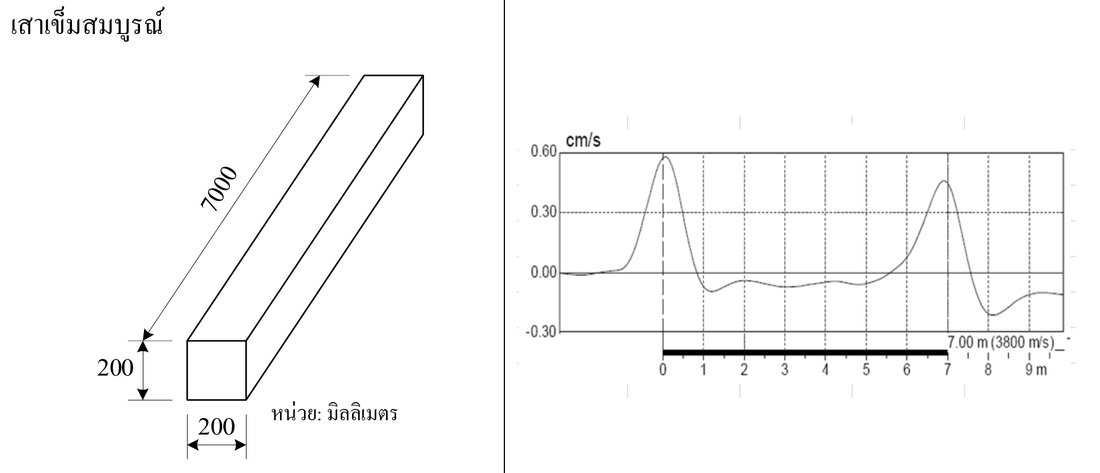

กราฟของเสาเข็มสมบูรณ์มีองค์ประกอบหลัก 2 จุด และช่วงกลางที่ราบเรียบ
- Impact Pulse — ยอดคลื่นแรกตอนเคาะ อยู่ที่ตำแหน่งใกล้ศูนย์ (หัวเสาเข็ม)
- Toe Reflection — คลื่นสะท้อนจากปลายเข็ม ปรากฏที่ตำแหน่งตรงกับความยาวเสาเข็มตามแบบ (เช่น เข็มยาว 21 ม. ต้องเห็นสัญญาณสะท้อนที่ประมาณ 21 ม.)
ระหว่างสองจุดนี้ กราฟควร ราบเรียบ ไม่มียอดคลื่นแปลกปลอมที่ชัดเจน ซึ่งหมายความว่าหน้าตัดเสาเข็มสม่ำเสมอตลอดความยาว
รูปแบบสัญญาณของ Defect ที่พบบ่อย
สัญญาณที่สะท้อนก่อนถึงปลายเข็ม บอกได้ว่าอาจมีการเปลี่ยนหน้าตัด โดยดูจากทิศทางของคลื่นเทียบกับ Impact Pulse
| รูปแบบสัญญาณบนกราฟ | ความหมายที่เป็นไปได้ | พบบ่อยใน |
|---|---|---|

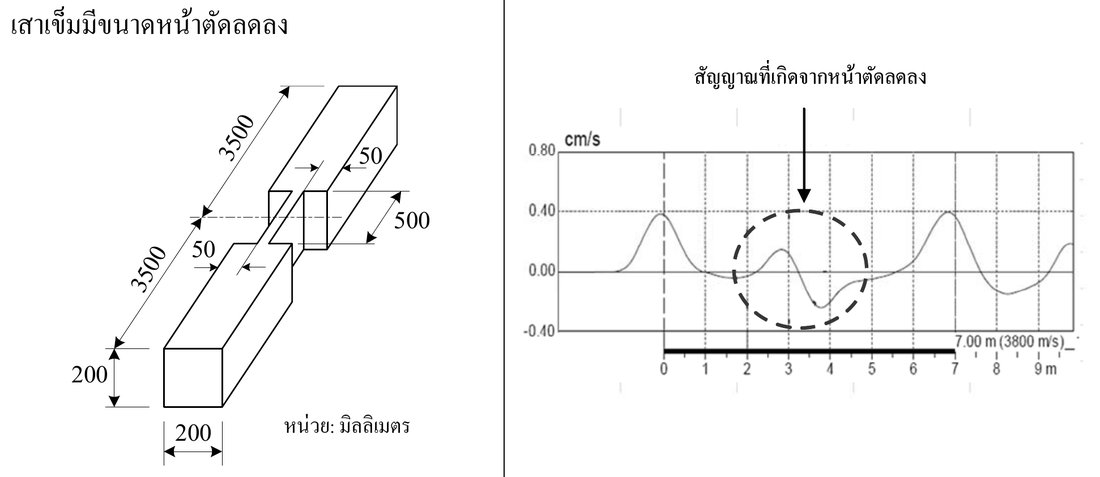

| คลื่นสะท้อน ทิศทางเดียวกับ Impact Pulse ก่อนถึงปลายเข็ม | หน้าตัดลดลง — คอคอด (Necking), รอยแตก (Crack), โพรง (Void), คอนกรีตคุณภาพต่ำ | เสาเข็มเจาะช่วงดินอ่อน / เสาเข็มตอกที่แตกร้าว |

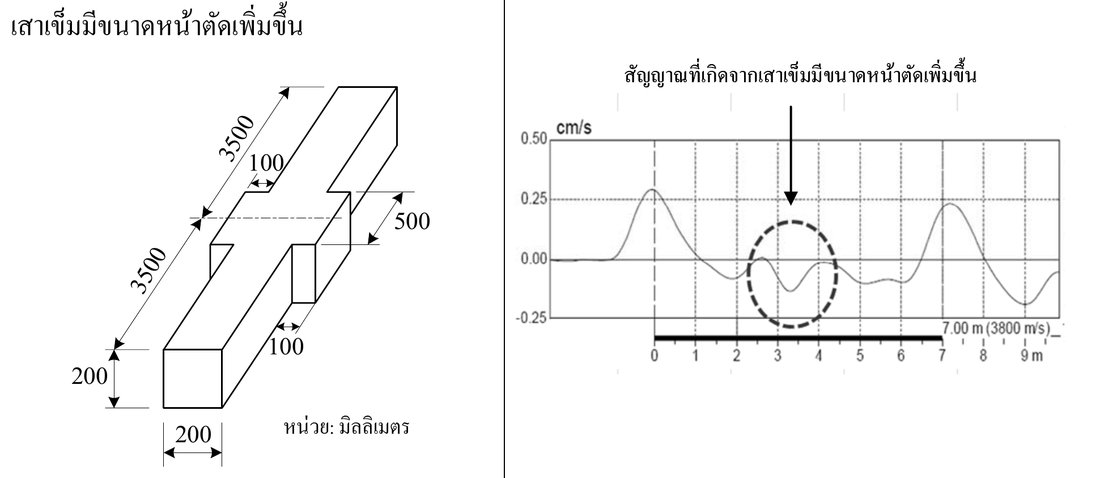

| คลื่นสะท้อน ทิศทางตรงข้ามกับ Impact Pulse | หน้าตัดขยาย — เข็มบวม (Bulging) จากคอนกรีตไหลออกในชั้นดินอ่อน | เสาเข็มเจาะระบบเปียก |
| สัญญาณสะท้อนซ้ำ ๆ เป็นจังหวะจากตำแหน่งเดียว | รอยแตกหรือรอยต่อที่แยกตัวชัดเจน คลื่นส่วนใหญ่สะท้อนกลับที่จุดนั้น | เสาเข็มตอกหลายท่อน / เข็มที่ตอกจนแตก |
| ไม่เห็น Toe Reflection ที่ความยาวตามแบบ | คลื่นถูกดูดซับหมดก่อนถึงปลาย (เข็มยาว/แรงเสียดทานสูง) หรือมี defect ใหญ่กั้น | เสาเข็มยาวในดินเหนียวแข็ง |
| Toe Reflection ปรากฏ ตื้นกว่าความยาวตามแบบ | ความยาวเข็มจริงอาจสั้นกว่าแบบ หรือมีรอยแตกขาดที่ตำแหน่งนั้น | ต้องตรวจสอบร่วมกับบันทึกการก่อสร้าง |

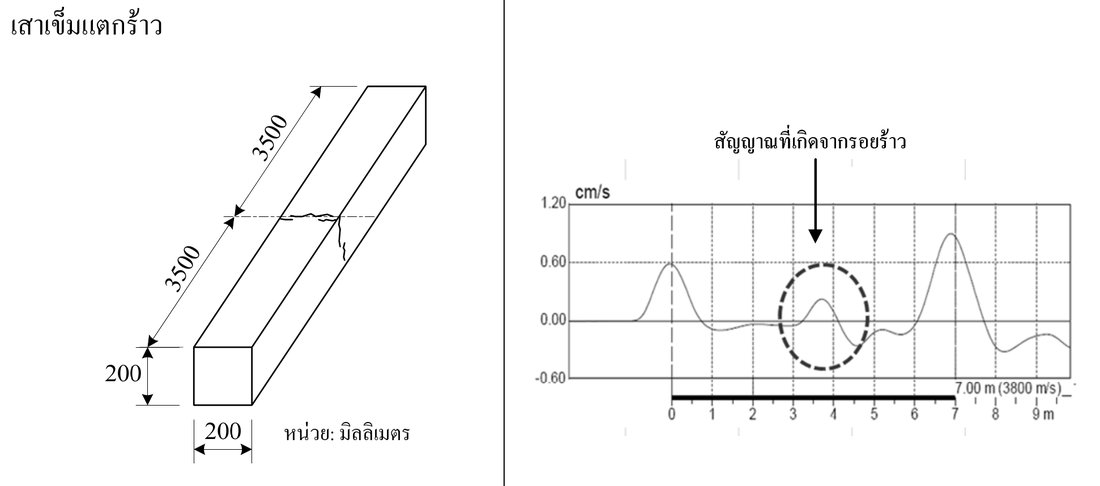

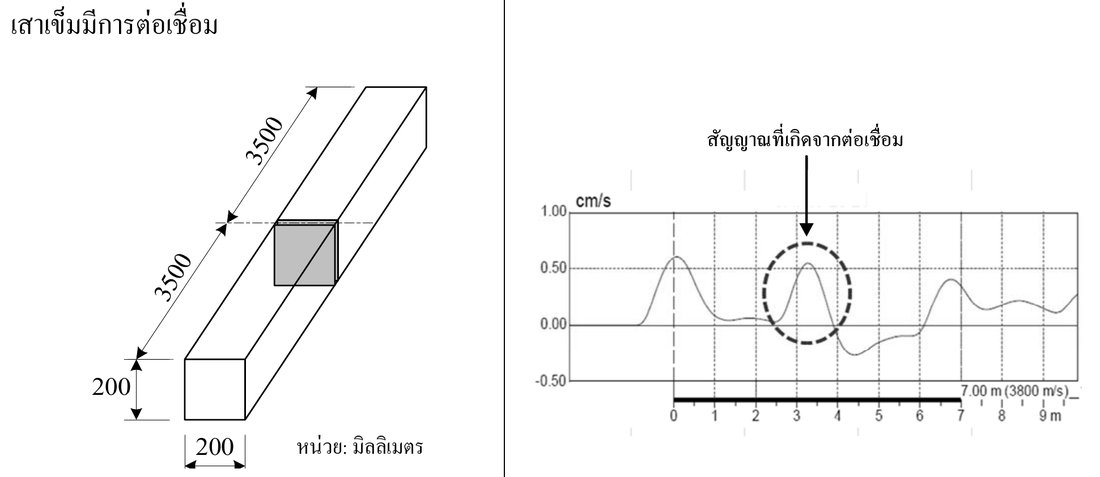

ตัวอย่างสัญญาณจริงจากการทดสอบกับเสาเข็มจำลองใน มยผ.1551-51 ภาคผนวก ง ช่วยให้เห็นภาพแต่ละกรณีชัดขึ้น
รูปแบบสัญญาณเดียวกันอาจเกิดจากหลายสาเหตุ เช่น สัญญาณสะท้อนกลางเข็มอาจเป็นรอยต่อเสาเข็มตอกตามปกติ ไม่ใช่รอยแตกก็ได้ การสรุปผลจึงต้องทำโดยวิศวกรที่ดูข้อมูลประกอบครบ ทั้งชนิดเสาเข็ม บันทึกการตอก/การเทคอนกรีต และข้อมูลชั้นดิน
อะไรทำให้กราฟอ่านยาก (ไม่ใช่ defect เสมอไป)?
บางปัจจัยสร้างสัญญาณคล้าย defect หรือทำให้ Toe Reflection จางลง ทั้งที่เสาเข็มอาจไม่ได้เสียหาย
- หัวเสาเข็มไม่เรียบหรือมีเศษคอนกรีตหลุดร่อน — สัญญาณรบกวนสูง แก้โดยเจียรผิวหัวเข็มก่อนทดสอบ
- เสาเข็มยาวมากเมื่อเทียบกับขนาดหน้าตัด — คลื่นถูกแรงเสียดทานของดินดูดซับจน Toe Reflection จางหรือหายไป
- ชั้นดินเปลี่ยนแปลงรุนแรง — แรงเสียดทานที่เปลี่ยนกะทันหันสร้างสัญญาณสะท้อนคล้าย defect ได้
- ทดสอบตอนคอนกรีตอายุน้อยเกินไป — ความเร็วคลื่นต่ำและไม่นิ่ง ทำให้คำนวณตำแหน่งคลาดเคลื่อน
ข้อจำกัดของ Seismic Test ที่ต้องรู้ก่อนสรุปผล
Seismic Integrity Test เป็นเครื่องมือคัดกรองที่ดี แต่มีขอบเขตที่ชัดเจน 3 ข้อ
- บอกกำลังรับน้ำหนักไม่ได้ — บอกได้เฉพาะความสมบูรณ์ของเนื้อเสาเข็ม หากต้องการยืนยันกำลังรับน้ำหนัก ต้องทดสอบ Dynamic Load Test (PDA) หรือ Static Load Test
- defect ขนาดเล็กมากอาจตรวจไม่พบ — โดยเฉพาะ defect ที่ลึกมากหรือมีขนาดเล็กเมื่อเทียบกับหน้าตัดเข็ม
- defect ใต้ defect แรกมองไม่เห็น — ถ้ามีรอยแตกใหญ่ช่วงบน คลื่นส่วนใหญ่สะท้อนกลับหมด ข้อมูลใต้จุดนั้นจะเชื่อถือไม่ได้
เจอสัญญาณผิดปกติ ทำอย่างไรต่อ?
เมื่อพบสัญญาณผิดปกติ วิศวกรมักดำเนินการตามลำดับนี้ ก่อนจะสรุปว่าเสาเข็มต้นนั้นต้องแก้ไข
- ทดสอบซ้ำที่ต้นเดิม หลายตำแหน่งบนหัวเข็ม เพื่อยืนยันว่าสัญญาณมาจากตัวเข็มจริง ไม่ใช่สัญญาณรบกวน
- เทียบกับบันทึกการก่อสร้าง เช่น ปริมาณคอนกรีตที่เทจริง บันทึกการตอก ตำแหน่งรอยต่อเข็ม
- ทดสอบต้นข้างเคียงเพิ่ม เพื่อดูว่าเป็นปัญหาเฉพาะต้นหรือทั้งโซน
- ตรวจสอบเชิงลึกด้วยวิธีอื่น เช่น การเจาะเก็บแท่งตัวอย่าง (Coring) หรือ Cross Hole Sonic Logging สำหรับเสาเข็มเจาะขนาดใหญ่
- ส่งผลให้วิศวกรผู้ออกแบบพิจารณา — การตัดสินว่าเสาเข็มใช้ได้หรือต้องแก้ไข เป็นอำนาจของวิศวกรผู้รับผิดชอบโครงการ
ถ้าผลออกมาว่าเสาเข็ม ไม่ผ่าน Seismic Test อ่านแนวทางรับมือแบบละเอียดได้ที่ เสาเข็มไม่ผ่าน Seismic Test ทำยังไง และดูภาพรวมการเลือกวิธีทดสอบทั้งหมดที่ รวมทุกวิธีทดสอบเสาเข็ม
สรุป
การอ่านผล Seismic Integrity Test คือการดูว่าคลื่นสะท้อนกลับมาจากตำแหน่งไหนและทิศทางใด เสาเข็มสมบูรณ์จะเห็น Toe Reflection ชัดเจนที่ความยาวตามแบบและกราฟช่วงกลางราบเรียบ ส่วนสัญญาณสะท้อนก่อนถึงปลายเข็มคือสิ่งที่ต้องตรวจสอบต่อ แต่อย่าเพิ่งสรุปว่าเข็มเสียจากกราฟเพียงอย่างเดียว เพราะรูปแบบสัญญาณเดียวกันเกิดได้จากหลายสาเหตุ การแปลผลที่ถูกต้องต้องอาศัยวิศวกรที่ดูข้อมูลชนิดเสาเข็ม บันทึกก่อสร้าง และชั้นดินประกอบกัน
